Цилиндар са двоструком шипком серије ЦКСС

ЦКСС Сериес Твин Род Цилиндер | Компактни пнеуматски цилиндар високе крутости без ротације

Бренд: СОЛХ од Рицхге Тецхнологи

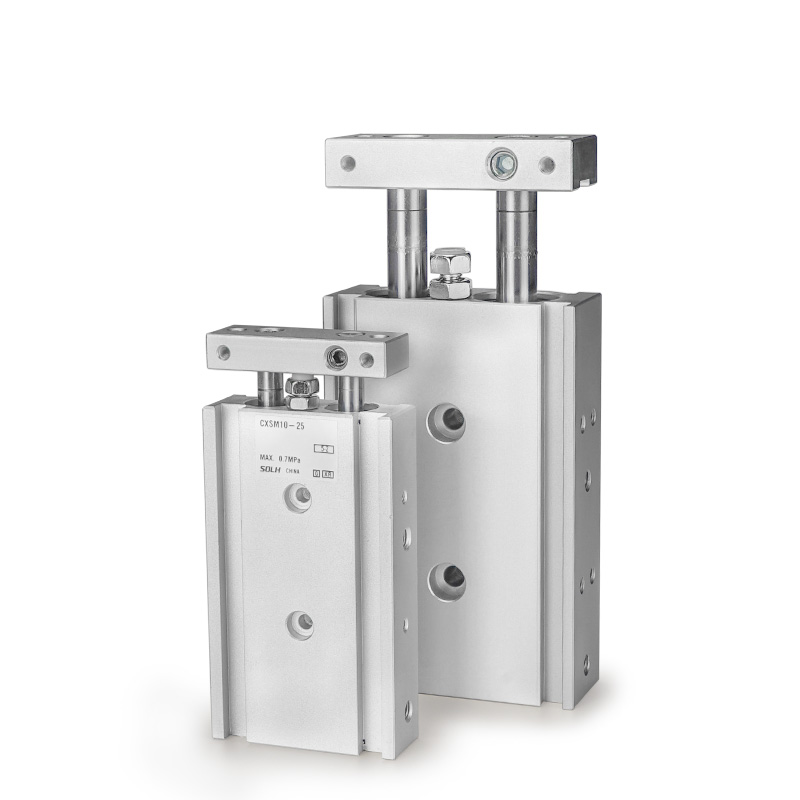

Преглед производа и основна структура

     СОЛХ ЦКСС серија је двоструки цилиндар високе крутости танког типа који усваја интегрисану структуру са двоструким клипом и двоструком водилицом. Уз коаксијалне двоструке шипке и синхрони погон са два клипа, испоручује скоро двоструки потисак у поређењу са појединачним цилиндрима, упарен са ултра прецизним перформансама нулте ротације од ±0,1°. Уз одличну крутост и јаку отпорност на бочно оптерећење, овај цилиндар не захтева додатне додатке за вођење, савршено погодан за високо прецизно линеарно кретање као што је покупи и постави, пренос материјала, позиционирање и лагано пресовање у компактним аутоматизованим просторима.

Основне структурне предности

• Интеграција двоструког клипа и двоструке водилице: Опционе конфигурације клизних лежајева (М) и кугличних лежајева (Л) са потпуно универзалним укупним димензијама, компатибилним са различитим радним условима и буџетима трошкова.

• Стандардни дизајн магнета и пуфера: Уграђени магнетни прстен (стандардни З суфикс) резервише позиције за директну инсталацију магнетног прекидача без додатних носача. Двоструки гумени одбојник долази као стандард; ваздушни одбојник је опциони за моделе са великим отвором како би се елиминисао удар велике брзине.

• Уграђена висока крутост: Интегрисана структура двоструке шипке у великој мери побољшава укупну стабилност структуре, ефикасно одолевајући бочним и ексцентричним оптерећењима, обезбеђујући стабилну и поновљиву тачност линеарног кретања.

Класификација основне подсерије (тип лежаја и шипке)

ЦКСС серија покрива четири главна модела, који у потпуности одговарају малим брзинама за тешко оптерећење, великом брзином, прецизношћу и билатералним сценаријима рада кроз шипку за компактну опрему за аутоматизацију.

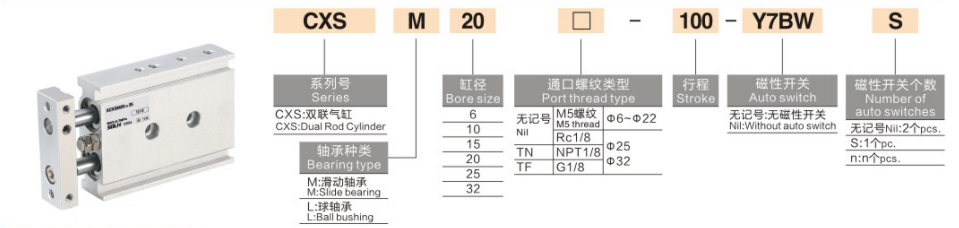

Комплетна правила именовања модела

Пример модела: ЦКССМ20-50З-М9Б

1. Дефиниција кода именовања

1. Код серије: ЦКСС + тип лежаја и шипке (М / Л / ВМ / ВЛ)

2. Величина отвора: 6 / 10 / 15 / 20 / 25 / 32 мм (пуни стандардни распон отвора)

3. Стандард Строке: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 мм (макс. ход: 100 мм)

4. Конфигурација пуфера и магнетног прстена

￮ Z: Стандардна конфигурација (уграђени магнетни прстен + гумени одбојник са два краја, компатибилан са инсталацијом магнетног прекидача)

￮ АЗ: Ваздушни одбојник (само за велике отворе φ20/25/32, за сценарије против удара велике брзине и великог оптерећења)

￮ Нема З суфикса: Немагнетни тип (инсталација магнетног прекидача није доступна)

5. Магнетиц Свитцх: Опционо Д-М9Б, Д-А93, Д-М9Н и други модели; директно постављен на бочне жлебове шипке за вођицу без монтажних носача

6. Уређај за закључавање (опционо): Р (забрављивање краја увлачења), П (брава за продужење краја)

Општи стандардни технички параметри

(Стандардни услови испитивања: 20℃ нормална температура, сув ваздух)

• Оперативни режим: Синхрона вожња са двоструким клипом (двоструки излазни потисак)

• Опсег радног притиска: 0,1~0,7МПа (минимални радни притисак: 0,1МПа)

• Прооф Прессуре: 1,05 МПа

• Температура околине: -10℃~60℃ (конвенционално окружење без леда)

• Радна брзина: 30~300мм/с (ЦКССЛ тип велике брзине до 400мм/с)

• Прецизност против ротације: ±0,1° (ултра-висока прецизност, скоро нула торзија)

• Буффер Моде: Дуал-енд гумени одбојник као стандард; ваздушни одбојник (АЗ) опционо за φ20/25/32 отворе

• Величина порта за цевовод

￮ φ6/10/15: М5×0,8

￮ φ20/25/32: Рц1/8

• Начин монтаже: 3-страна монтажа (одоздо / горе / са стране), флексибилна инсталација која се прилагођава различитим распоредима компактне опреме

Теоретски подаци о потиску и напетости (@0,5МПа, јединица: Н)

Двострука клипна структура обезбеђуједвострука излазна сила у поређењу са цилиндрима са једним клипом исте величине отвора

Водич за брзи избор

1. Избор типа лежаја и шипке: Изаберите ЦКССМ за радне услове отпорне на хабање и велика оптерећења; изаберите ЦКССЛ за брзи и ултра-глатки рад; усвојити ЦКССВМ/ЦКССВЛ за билатерални излаз кроз шипку и захтеве за рад на две стране.

2. Избор магнетне конфигурације: Изаберите З суфикс са уграђеним магнетним прстеном за детекцију положаја потеза; изоставити З суфикс за сценарије немагнетне примене.

3. Избор конфигурације бафера: Опремити АЗ ваздушни одбојник за радне услове велике брзине, дугог хода и великог удара; усвојити стандардни гумени пуфер за конвенционалне опште сценарије.

4. Избор проврта и хода: Потврдите величину отвора у складу са стварним захтевима за потисак и оптерећење; стандардни опсег хода је 5~100мм са максималним ограничењем хода од 100мм.

Резиме једне реченице

     Двоструки цилиндар серије СОЛХ ЦКСС има излаз двоструког потиска са двоструким клипом, прецизност нулте ротације ±0,1°, високу отпорност на бочно оптерећење и опциони ваздушни одбојник, служећи као економично решење за вожњу високе прецизности за компактне аутоматизоване станице за позиционирање, пресовање и трансфер.
