ЦИ3 Серија Магнетна спојница Цилиндар без шипке | ЦИ3Б Басиц / ЦИ3Р Директан тип монтирања

ЦИ3 Серија Магнетна спојница Цилиндар без шипке | ЦИ3Б Басиц / ЦИ3Р Директан тип монтирања

Бренд: СОЛХ од Рицхге Тецхнологи

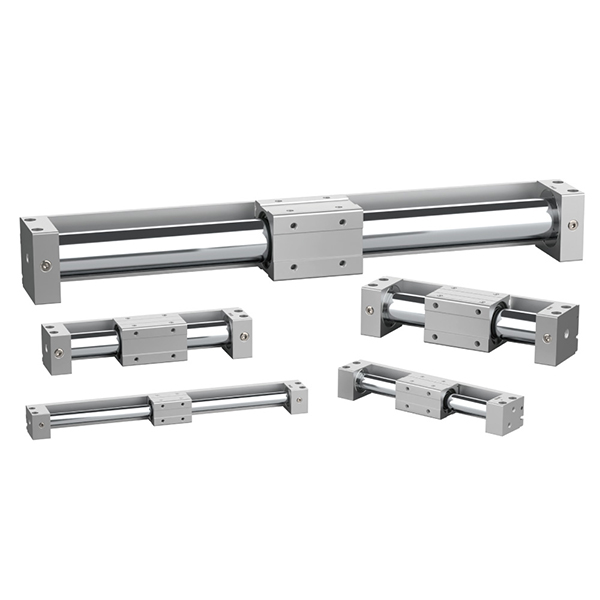

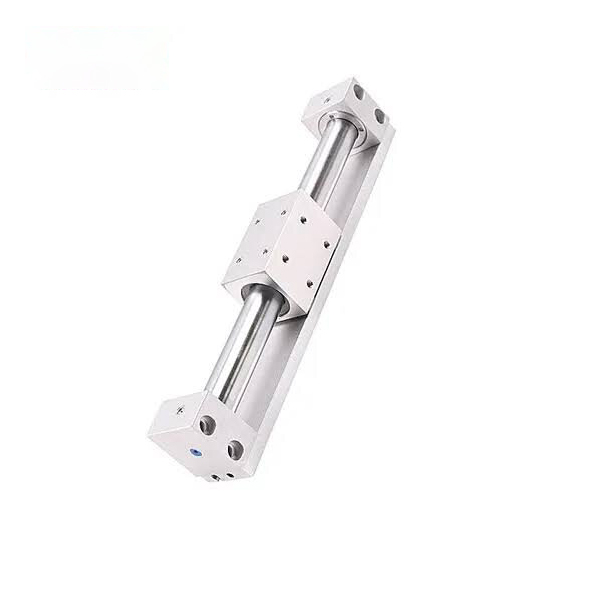

ЦИ3Р

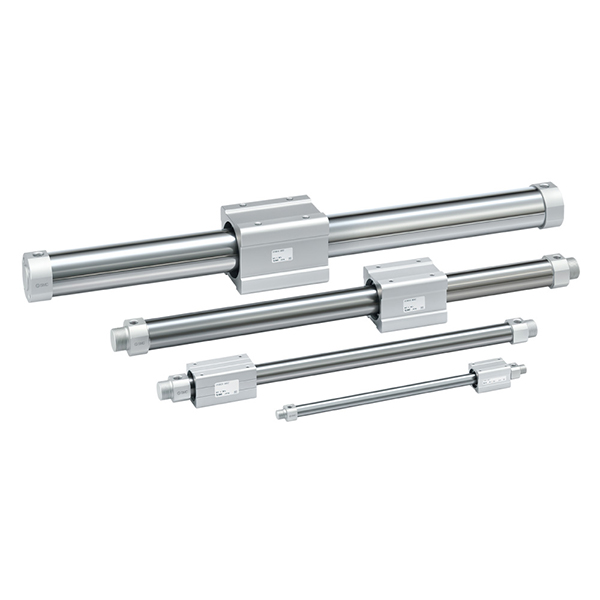

ЦИ3Б

Преглед производа

     СОЛХ ЦИ3 серија је унапређени цилиндар са магнетном спојницом без шипке заснован на класичној СМЦ ЦИ1 серији, подељен на два главна модела: ЦИ3Б основни тип без монтажне површине и ЦИ3Р директну монтажу. Усваја потпуно затворену магнетну бесконтактну структуру преноса, остварујући синхроно кретање унутрашњег клипа и спољашњег клизног стола кроз снажну магнетну спојницу. Са нултим цурењем, радом без прашине и загађења, ултра дугим ходом и компактном инсталацијом, широко је применљив на сценарије линеарне вожње на великим растојањима, са малим до средњим оптерећењем. Са опсегом отвора од φ6 до φ63мм и максималним ходом од 5000мм, штеди 50% простора за уградњу у поређењу са традиционалним цилиндрима за клипњаче и служи као преферирано чисто решење за вожњу дугог хода за аутоматизоване производне линије високог стандарда.

Позиционирање језгра и структурне карактеристике

• Пренос са магнетном спојницом и чист рад без цурења: Клип и клизни сто имају магнетну синхрони погон са потпуно затвореним дизајном цеви цилиндра. Ниједна клипњача не излази напоље, постижући потпуну непропусност ваздуха, нулто цурење и нулто загађење прашином. Савршено одговара строгим производним окружењима као што су прерада хране, медицинска опрема и полупроводничка електроника.

• ЦИ1 надограђена верзија са побољшаном издржљивошћу: У поређењу са традиционалном серијом ЦИ1, дужина прстена отпорног на хабање је повећана за 70%, ефективно побољшавајући носивост и стабилност клизања. Уграђени држач за подмазивање прстена отпорног на прашину формира трајни заштитни филм за подмазивање, смањујући минимални радни притисак на 0,12 МПа и значајно продужавајући радни век. Осим спецификације φ6, сви остали модели задржавају исте монтажне димензије као ЦИ1 за директну замену и надоградњу.

• ЦИ3Б Основни тип Минималистичка структура: Глатка цилиндарска цилиндар нема резервисану површину за монтажу и захтева двослојне потпорне конзоле за фиксацију. Клизни сто није опремљен уграђеном структуром за вођење, тако да су спољне линеарне вођице или водилице обавезне да би се спречило ексцентрично оптерећење и квар магнетног раздвајања.

• Стандардни гумени одбојник и опциона спецификација велике брзине: Уграђени гумени одбојници са два краја апсорбују радни удар и смањују буку при раду за стабилан конвенционални циклични рад. Опциона Кс160 спецификација за велике брзине подржава максималну радну брзину од 1500 мм/с како би се прилагодила високофреквентним радним условима који се брзо крећу.

• Погодна инсталација магнетног прекидача: Унапред резервисани жлебови прекидача на обе стране тела цилиндра су компатибилни са магнетним прекидачима серије Д-М9, остварујући флексибилну и тачну повратну информацију о положају у реалном времену за позиционирање хода.

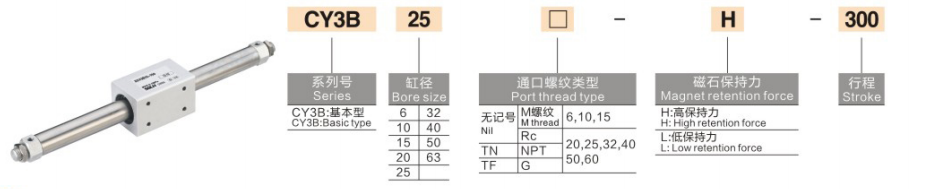

Комплетно правило кодирања модела

1. Примери модела: ЦИ3Б20-500 | ЦИ3Б40-800-М9ПЛ

2. Референтни примери стандардног налога

• ЦИ3Б20-500: отвор 20 мм, ход 500 мм, основни тип без магнетног прекидача

• ЦИ3Б40-800-М9ПЛ: отвор од 40 мм, ход 800 мм, основни тип са магнетним прекидачем положаја

Основне техничке спецификације (20℃ стандардно стање)

1 Основне опште спецификације

• Оперативни режим: Магнетна спојница двоструког дејства, бесконтактни пренос

• Воркинг Флуид: Компримовани ваздух (стандардни рад без уља)

• Температура околине: 5 ~ 60 ℃ (без окружења смрзавања)

• Опсег радног притиска: 0,12~0,7МПа; Доказни притисак: 1.0МПа

• Радна брзина: 50~500мм/с (стандард); мак 1500 мм/с (опциони Кс160 спецификација велике брзине)

• Буффер Моде: Стандардни гумени одбојник са два краја

• Магнетна сила држања: 19,6~2450Н (повећава се са величином отвора)

2 Табела кључних перформанси (@0,5МПа)

Основна упутства за конфигурацију и избор

1 Одабир величине проврта према оптерећењу и потиску

• φ6~φ15 (Мицро Лигхт Дути): Погодно за оптерећења ≤2,5 кг, намењено прецизном преносу мини компоненти у електронској и медицинској опреми са кратким ходом.

• φ20~φ32 (Општа лака дужност): Усклађен са лаким оптерећењем од 4~10 кг, идеалан за конвенционално гурање и повлачење дугог хода (≤1000 мм) у општим аутоматизованим производним линијама.

• φ40~φ63 (средње оптерећење): Применљиво за сценарије средњег оптерећења од 16 ~ 40 кг, савршено за руковање тешким дугим ходом и високофреквентни циклични рад у прехрамбеној индустрији и индустрији амбалаже.

Избор 2 такта и система за вођење

• Строке Ранге: Стандардни ход покрива 50~1000мм; продужени ултра-дугачки ход до 5000 мм за посебне захтеве вожње на дугим раздаљинама.

• Обавезни спољни водећи дизајн: Основни тип ЦИ3Б нема уграђену структуру за вођење. Спољашње линеарне клизне шине или водилице морају бити опремљене да подрже оптерећење и спрече магнетно раздвајање узроковано девијацијом ексцентричне силе.

• Стандардни начин фиксирања: Фиксира се опционим подупирачима са два краја са висећим телом цилиндра и нултим контактним трењем, обезбеђујући стабилан рад магнетне спојнице.

3 Избор окружења и функционалне конфигурације

• Приоритет за чисто окружење: Дизајн без цурења и загађења прилагођава се строгим условима рада без прашине и стерилности у прехрамбеној, медицинској и електронској индустрији полупроводника.

• Надоградња радних услова велике брзине: Изаберите опциону Кс160 спецификацију велике брзине (макс. 1500 мм/с), опремљену екстерним хидрауличним одбојницима да елиминишете удар велике брзине и обезбедите стабилан рад.

• Повратна информација о прецизној позицији: Опремите магнетним прекидачима серије Д-М9 да бисте остварили прецизно позиционирање потеза у две или више тачака и повратну информацију сигнала.

ЦИ3Б вс ЦИ3Р | Поређење разлика модела

Типични сценарији индустријске примене

• Пренос материјала за чисту собу: Структура магнетне спојнице без цурења и без прашине је идеална за руковање материјалом на великим удаљеностима у радионицама за електронику, полупроводнике и медицинске производе без прашине без контаминације чистог окружења.

• Линије за паковање хране и пића: Цилиндар од нерђајућег челика отпоран на рђу са површином која се лако чисти, прилагођава се хигијенским стандардима производње, погодан за дугоходно померање лаких и средњих радних комада у опреми за прераду хране.

• Опрема за управљање вратима и поклопцима: Дизајн продужетка без шипке штеди спољашњи простор, савршено примењен за компактно отварање и затварање аутоматских заштитних врата и заштитних поклопаца са дугим ходом.

• Платформа за прецизно позиционирање дугог хода: Сарађује са екстерним високо прецизним водећим шинама да би се постигла стабилна поновљена тачност позиционирања, погодна за прецизно позиционирање на удаљености од 1 ~ 2 м и циклично преношење монтажних линија.

• Замена за цилиндре англијске полуге која штеди простор: Решава проблем заузетости простора традиционалних цилиндара клипњача у сценаријима дугог хода (>500 мм), смањујући укупан простор за инсталацију опреме за 50% за компактан дизајн опреме.

Водич за брзи избор у три корака

1. Потврда величине отвора: Израчунајте потребан потисак на основу тежине терета са фактором сигурности ≥2. Препоручена правила: ≤2,5кг → φ15; 4~10кг → φ32; 16~40кг → φ63.

2. Потврда спецификације потеза: Изаберите стандардни ход од 50~1000 мм за конвенционалне захтеве; изаберите проширену спецификацију за ултра дуги ход до 5000 мм.

3. Функционално подударање конфигурације: Приоритетни избор за чисте услове рада без загађења; надоградите на спецификацију велике брзине Кс160 + хидраулични бафер за брз рад; додајте магнетне прекидаче серије Д-М9 за детекцију положаја у реалном времену.

Резиме једне реченице

     СОЛХ цилиндар са магнетном спојницом без шипке серије ЦИ3 је унапређени ЦИ1 актуатор без уља чистог квалитета, који карактерише нулто цурење, ултра дуги ход од 5000 мм, низак почетни притисак и двоструки тип монтаже, који служи као оптимално решење за линеарну вожњу дугог хода за лако-средње оптерећење за опрему за аутоматизацију лаког и средњег оптерећења.
