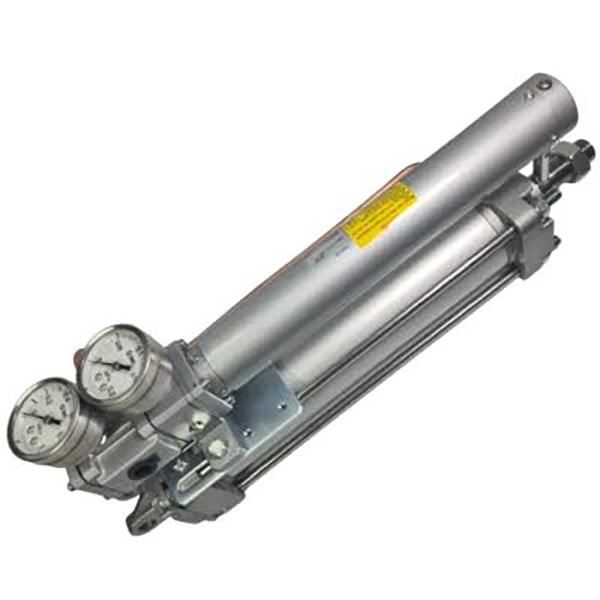

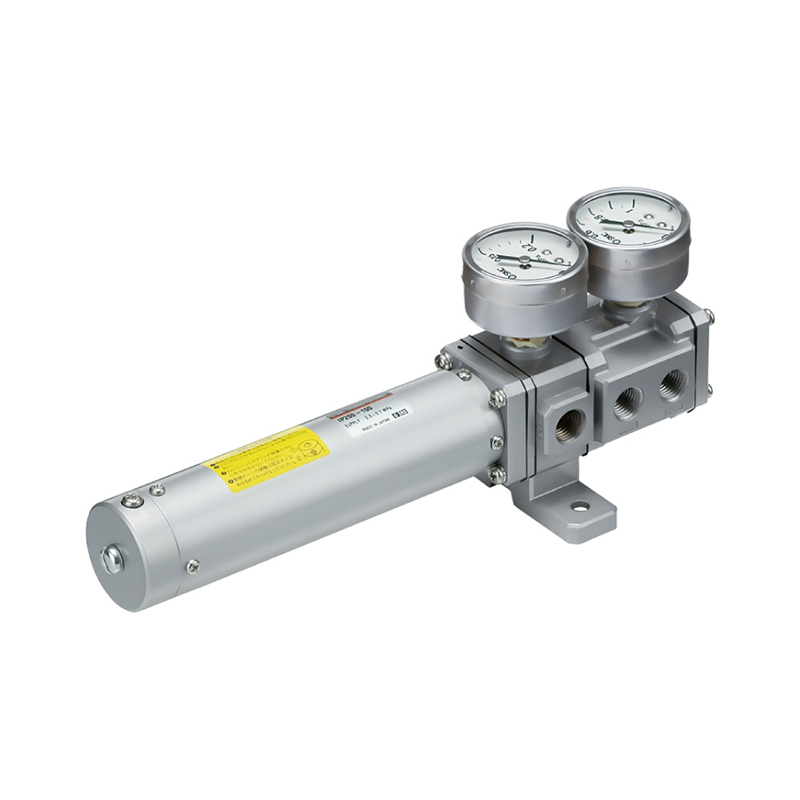

ИП200 пнеуматски пилот серво цилиндар за позиционирање

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     ИП200 серија лансирана под СОЛХ брендом Рицхге Тецхнологи је пнеуматски пилот серво цилиндар за позиционирање. Пружа високо прецизну пропорционалну контролу положаја за стандардне цилиндре, линеарно претварајући 0,02~0,1МПа пнеуматски контролни сигнал у прецизно померање клипњаче цилиндра. Потпуно са ваздушним погоном без напајања, то је суштински безбедно решење за позиционирање за индустријска окружења склона експлозији.

Основне техничке спецификације

    1. Основни параметри

     -- Компатибилни цилиндри: Отвор ≥ Ø50 мм, ход 25 ~ 300 мм (прилагодљиво за корак од 1 мм)

     -- Принцип управљања: серво механизам млазница-клапна заснован на теорији равнотеже сила

     -- Притисак доводног ваздуха (СУП): 0,3 ~ 0,7 МПа

     -- Улазни контролни сигнал (ИН): Стандардни 0.02~0.1МПа пнеуматски сигнал

     -- Температура околине и медија: -5 ℃ ~ +60 ℃ (стандардна верзија)

     -- Порт Тхреад: Главни порт Рц1/4; порт за манометар Рц1/8

     -- Нето тежина: прибл. 700 г (на основу модела хода од 100 мм) Индекс тачности контроле· Осетљивост: ≤ 0,5% Ф.С.

     -- Линеарност: ≤ ±2% Ф.С.

     -- Хистереза: ≤ 1% Ф.С.

     -- Поновљивост: ≤ ±1% Ф.С.2.

Принцип рада равнотеже силе

     -- Улаз сигнала: Пнеуматски контролни сигнал улази у порт ИН и гура улазну дијафрагму.

     -- Серво појачање: Померање дијафрагме мења зазор у односу на млазницу да би се подесио противпритисак, покрећући унутрашњи калем за пребацивање ваздушних кругова.

     -- Активирање цилиндра: Излази ваздуха под притиском преко ОУТ1 / ОУТ2 портова за продужавање или увлачење цилиндра двоструког дејства.

     -- Повратна информација о позицији: Покрет цилиндра повлачи повратну мембрану кроз клипњачу и повратну опругу да би се постигао баланс силе са улазним сигналом; калем се враћа у неутрални положај како би прецизно закључао цилиндар у циљној позицији.

Дефиниција кода модела (ИП200-КСКСКС-ИИ)

     -- ИП200: Код основне серије

     -- КСКСКС: Називни ход (25 / 50 / 100 / 150 / 200 / 250 / 300 мм)

     --ИИ Опциони суфикс: Без суфикса: Стандардни модел са повратном опругом од угљеничног челика -Т: Опремљен повратном опругом од нерђајућег челика -КСН: Верзија за ниске температуре (-30°Ц ~ +60°Ц) -КСЗ: Верзија за високе температуре (-5°Ц ~ +80°Ц)

Пример: ИП200-200-Т → 200мм ход, повратна опруга од нерђајућег челика.

Порт Дефиниција

     -- СУП: Главни улаз ваздуха (0,3~0,7МПа)

     -- ИН: Улаз пнеуматског контролног сигнала (0,02~0,1МПа)

     -- ОУТ1 / ОУТ2: Двоструки излазни портови за цилиндар двоструког дејства

     -- НПР: Издувни отвор

     -- Манометар: Наменски прикључак за инсталацију манометра

Основне предности производа

     -- Високо прецизно пнеуматско позиционирање безбедно од експлозије Упоредива тачност позиционирања електричних серво система; потпуно са ваздушним погоном, без електричних компоненти, суштински безбедан за запаљиве и експлозивне радне зоне.

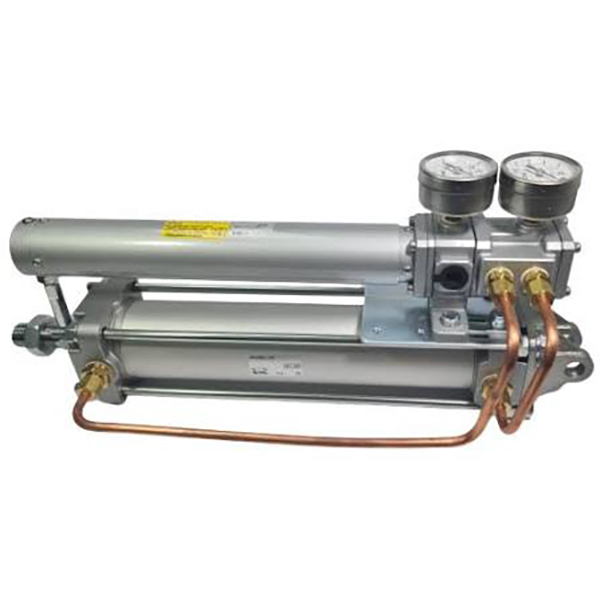

     -- Компактна интегрисана све-у-једном структура Интегрисани дизајн јединице за директну монтажу на стандардне цилиндре, поједностављујући инсталацију на лицу места и процедуре рутинског одржавања.

     -- Погодан дизајн калибрације Уграђени независни вијак за подешавање нуле и вијак за подешавање распона за брзу калибрацију на лицу мјеста без додатних алата.

     -- Више опција материјала за повратну опругу отпорности на корозију доступне у варијантама од угљеничног челика или нерђајућег челика за прилагођавање влажним, корозивним радним окружењима.

     -- Прилагођене верзије широког температурног опсега Стандардни, опциони модели за ниске температуре и високе температуре за задовољавање сложених индустријских услова са варијабилном температуром.

Типични сценарији примене

     -- Станице за прецизно позиционирање: опрема за сечење, пресовање, премазивање и аутоматска опрема за руковање материјалом

     -- Контрола индустријског процеса: Регулација отварања вентила, контрола напетости мреже и системи за корекцију ивица мреже

     -- Посебна оштра окружења: опрема отпорна на експлозију, прашину и воду за хемијска постројења и рударске машине

     -- Пнеуматска серво језгра: Служи као централна контролна компонента комплетних пнеуматских серво система за позиционирање

Упутства за рад и инсталацију

     -- Захтеви за извор ваздуха: Доводни ваздух мора бити сув и чист са прецизношћу филтрације ≤5μм да би се спречило блокирање млазнице и неуспех у позиционирању.

     -- Референтна калибрација: Комплетно подешавање нуле и распона под стандардним доводним притиском од 0,5 МПа за оптималне линеарне перформансе.

     -- Правац монтаже: Подржава инсталацију под било којим углом; избегавајте распоред монтаже који узрокује да се кондензована вода акумулира унутар унутрашњег склопа јединице.

Резиме једне реченице

     СОЛХ ИП200 пнеуматски серво позиционер са балансом силе млазница-клапна линеарно претвара 0,02~0,1МПа ваздушни сигнал у прецизан померај цилиндра, са високом прецизношћу позиционирања, радом само на ваздуху безбедним од експлозије, подесивом калибрацијом нуле/распона и опцијама отпорности на више температуре за прилагођену експлоатациони положај. опрема за рударство и прецизну аутоматизацију.
