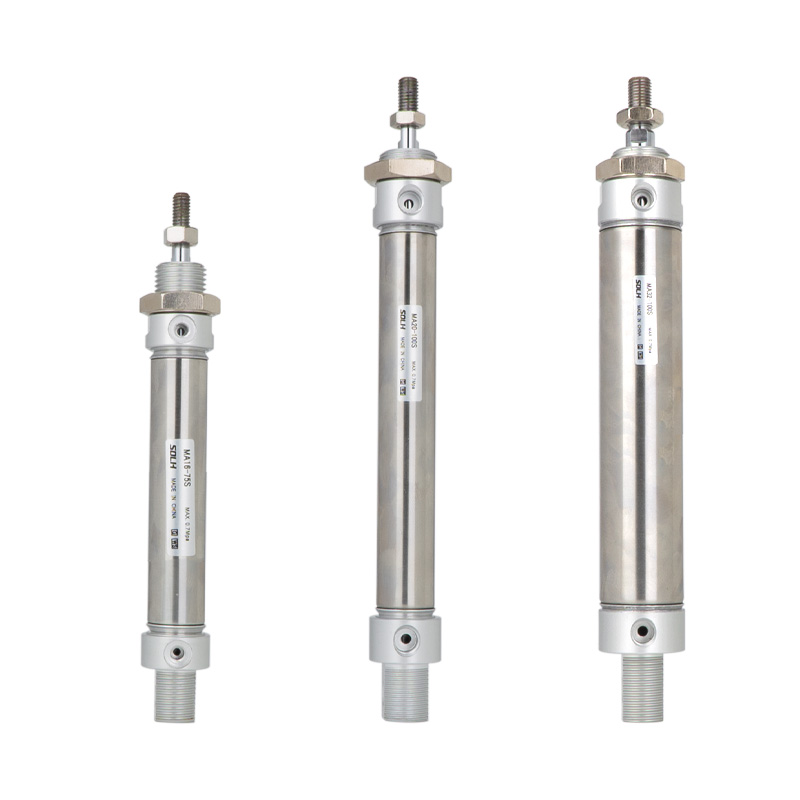

Мини цилиндар од нерђајућег челика серије МА (економичан општи тип)

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ МА серија економични мини цилиндар од нерђајућег челика, величина отвора φ16/20/25/32/40/50/63мм. Заменљив са СМЦ ЦМ2/ЦМ3 серијом. Висока цена перформанси, зрела структура, универзалне монтажне димензије и отпорност на корозију. Широко се примењује у лакој индустрији, електроници, амбалажи, храни и опреми за малу аутоматизацију за мала и средња оптерећења, осетљиве на буџет, чисте или влажне радне услове.

Основна структура и карактеристике дизајна

   1. Стандард: Интерни стандард предузећа, веома заменљив са СМЦ ЦМ2/ЦМ3.

   2. Материјал: цев и клипњача од нерђајућег челика 304, завршни поклопци од легуре алуминијума, отпорни на рђу за влажну, слабу киселину, слабу алкалију и чисто окружење.

   3. Структура: Ролл-Цимпед завршни поклопац и бачва веза, стабилна структура и конкурентна цена, прави цилиндрични облик за лако одржавање.

   4. Варијанте операције

     -- МА двоструко дејство: довод ваздуха на оба краја, најчешћи стандардни модел

     -- МСА једносмерно продужење опруге: аутоматски се продужава када се ваздух искључи

     -- МТА повратна опруга једноструког дејства: аутоматски се увлачи када се ваздух искључи

     -- МАД двоструки штап: шипка продужена са обе стране, синхроно кретање, удвостручен ефективни ход

     -- МАЈ подесиви ход: Двоструко дејство са финим подешавањем хода за прецизно позиционирање

   5. Јастук: Стандардна гумена подлога против судара; МАЦ опциони подесиви ваздушни јастук за смањење удара и буке при кретању великом брзином.

   6. Заптивање: Специјална двосмерна заптивка са жлебом за складиштење уља, низак притисак при покретању, рад без уља, радни век ≥5 милиона циклуса.

   7. Детекција положаја: Сви модели имају уграђен магнетни прстен (суфикс С), компатибилан са АирТАЦ ЦС1-Г или СМЦ М9Б магнетним прекидачима за повратну информацију о положају клипа.

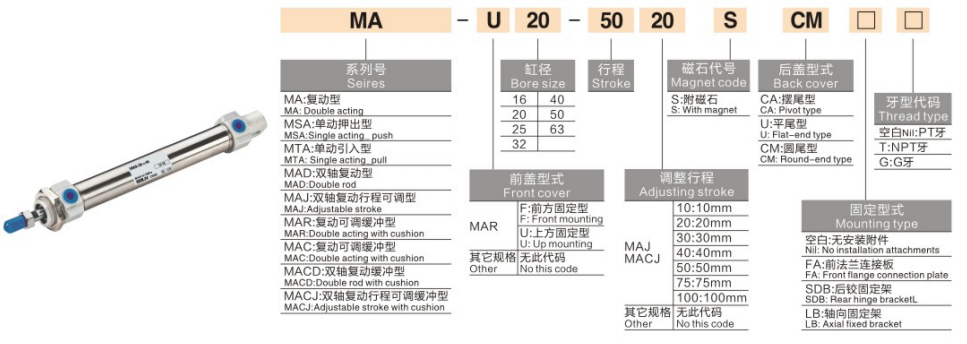

Комплетно правило кодирања модела

   1. Пример модела: МА25-100С-ЦМ-ФА

Стандардни референтни примери налога

     -- МА32-75С-ЦМ: Отвор32, ход75, двоструко дејство, цилиндрични реп, уграђени магнет

     -- МТА20-50С-У: Отвор 20, ход 50, повратна опруга са једним дејством, раван реп

     -- МАЈ40-100С-ЦА: Боре40, ход100, подесиви ход, клавис реп

Универзалне техничке спецификације

Теоретска сила потиска и вуче @0,5 МПа (појединачна шипка, јединица:Н)

   1. МА са двоструким дејством

   2. МТА једноструког дејства (пролећни поврат @ 0,5 МПа)

Монтажни облици и изведени модели

   1. Задњи реп и опције за монтажу

     -- ЦМ цилиндрични реп: Стандардна равна монтажа (најпопуларније)

     -- ЦА Цлевис реп: Позади са шаркама за механизам за замах

     -- У Равни реп: Равна инсталација за ограничен аксијални простор

     -- ФА/ФБ прирубница: Предња/задња прирубничка плоча за фиксирање

     -- Монтажа ЛБ стопала: Бочни аксијални носач

     -- СДБ Двоструки спој: Зглобна веза за покретно кретање

   2. Главне изведене верзије

     -- МА: Стандардно двоструко дејство са уграђеним магнетом

     -- МСА/МТА: Продужење/поврат опруге једноструког дејства

     -- МАД: Двоструки штап двоструког дејства

     -- МАЈ: Подесиви ход двоструког дејства

     -- МАЦ: Двоструко дејство са подесивим ваздушним јастуком

Водич за брзи избор у 3 корака

   1. Избор проврта: Израчунајте потребан потисак и хоризонтално оптерећење, резерва ≥50% сигурносне границе; изаберите МА преференцијално за мала и средња оптерећења и пројекте осетљиве на трошкове.

   2. Потврда потеза: Додајте додатну маргину кретања од 10 ~ 20 мм; Максимални ход: двоструко дејство ≤500мм, једноструко дејство ≤100мм.

   3. Усклађивање конфигурације

     -- Операција: Двоструко дејство → МА; једносмерни повратни опруг → МТА; прецизно подешавање хода → МАЈ

     -- Јастук: Одаберите МАЦ подесиви ваздушни јастук при брзини трчања>500 мм/с

     -- Повратна информација о позицији: Сви модели опремљени уграђеним магнетом, одговарају ЦС1-Г / М9Б магнетним прекидачима

Резиме једне реченице

     СОЛХ МА економични мини цилиндар од нерђајућег челика је заменљив са СМЦ ЦМ2/ЦМ3 серијом, пружа обиље варијанти и вишеструки избор монтаже, економичан линеарни актуатор за аутоматизацију лаких и средњих оптерећења, паковање, прехрамбене и електронске производне линије.
