МГФ серија цилиндара водича | Нископрофилни пнеуматски цилиндар са високим отпором на скретање

Бренд: СОЛХ од Рицхге Тецхнологи

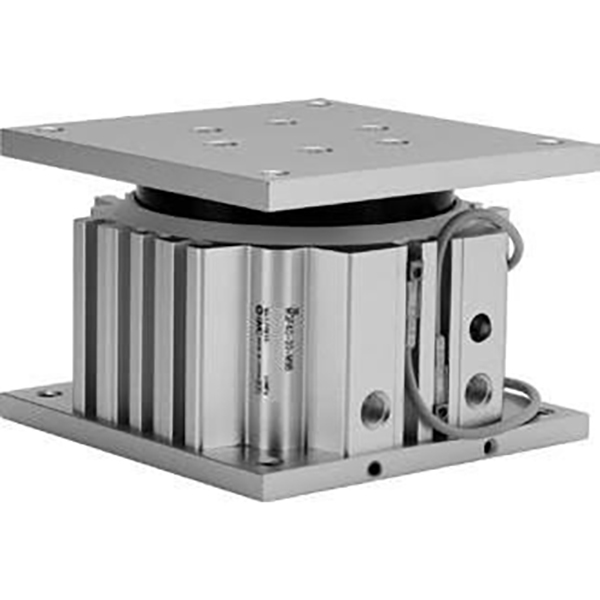

Преглед производа и основне структурне карактеристике

     СОЛХ МГФ серија је нископрофилни цилиндар водећег стола са великом структуром концентричне чауре и уједначеним оптерећењем од 360° против скретања. Покривајући величине отвора од φ40мм, φ63мм и φ100мм са стандардним кратким ходом у распону од 30мм до 100мм, овај цилиндар има ултра танак дизајн мале висине и подржава горњу и доњу монтажу у два смера. Пружа одличне перформансе против ексцентричног оптерећења и способност високе прецизности против ротације, савршено погодан за радне услове са великим оптерећењем са кратким ходом, као што су подизање радног комада, прецизно позиционирање, окретање станице и гурање у тешким условима, служећи као пожељно пнеуматско решење за компактну аутоматизовану опрему.

Кључне структурне предности

• Ултра-низак профил и минимална висина: Укупна висина уградње је 15–20% нижа од МГК серије, стварајући ултра танко тело које одговара веома компактном распореду опреме. Замена традиционалне двоструке структуре вођице са концентричном вођицом великог пречника смањује укупну тежину за приближно 15% и обезбеђује доследне перформансе против скретања од 360° у свим смеровима без осетљивости на смер.

• Снажно анти-ексцентрично оптерећење и висока крутост: Интегрисана велика вођица и уграђена структура игле против ротације дају цилиндар ултра-великим дозвољеним обртним моментом, који достиже до 409 Н·м за модел φ100 мм. Стабилно подноси ексцентрична оптерећења из било ког правца од 360° без скретања или заглављивања. Висока прецизност против ротације обезбеђује стабилно поновљено позиционирање: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Флексибилна монтажа и распоред цеви: Усваја иновативни дизајн горње и доње двосмерне монтаже, омогућавајући фиксну инсталацију и на горњој и на доњој површини ради прилагођавања хоризонталном подизању, вертикалном притискању и сценаријима рада у више смерова. Опремљен са четвоространим Т-прорезом (три доступне стране искључујући површину цеви), магнетни прекидачи се могу инсталирати на четири стране за флексибилну детекцију хода у више положаја.

• Издржљив дизајн са малим одржавањем: Покретна структура двоструког дејства са гуменим одбојницима са двоструким крајем ефикасно смањује утицај кретања и радну буку, продужавајући век трајања цилиндра и периферне опреме. Дизајн без уља и без одржавања подржава рад у чистом окружењу и значајно смањује дневне трошкове одржавања.

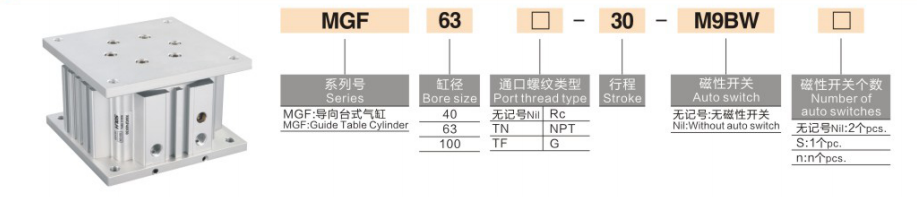

Комплетна правила именовања модела

Примери модела: МГФ63-50-М9БВ | 10-МГФ40-30-И59Б

Стандардни референтни примери налога

• МГФ40-30: отвор 40 мм, ход 30 мм, стандардни тип без магнетног прекидача

• МГФ63-75-2С: 63 мм отвора, 75 мм хода, двоструки магнетни прекидачи за детекцију двоструког положаја

• 10-МГФ100-100-И59Б: 100 мм отвора, 100 мм хода, чиста серија са мало прашине са И59Б магнетним прекидачем

Стандардни основни технички параметри

(Стандардни услови испитивања: 20 ℃ нормална температура, 0,5 МПа називни притисак)

1. Опште спецификације перформанси

• Оперативни режим: Двоструко дејство повратно кретање

• Опсег радног притиска: 0.1~1.0МПа; Доказни притисак: 1,5 МПа

• Температура околине: -10℃~60℃ (окружење без леда)

• Радна брзина клипа: 50~500 мм/с

• Буффер Моде: Гумени пуфер са два краја за смањење удара и елиминацију буке

• Режим подмазивања: Рад без уља без одржавања, компатибилан са чистим радионицама

2. Теоријски подаци о потиску (јединица: Н)

3. Подаци о дозвољеном обртном моменту (100 мм/с, јединица: Н·м)

4. Подаци о тежини производа (50 мм ход, јединица: кг)

Типични сценарији примене

• Станице за дизање и позиционирање: Идеално за подизање радног комада на производној линији, позиционирање палета и избацивање шаблона. Структура вођице високе крутости обезбеђује стабилан рад у условима кратког хода и великог оптерећења без одступања положаја.

• Окретање станице и промена смера: Погодно за ротацију индексне плоче, окретање предмета за 90° и аутоматизоване процесе промене смера. Ултра-висока прецизност против ротације гарантује доследну машинску обраду и тачност монтаже.

• Превод на кратке удаљености за тешке услове рада: Савршено за гурање/повлачење тешког оптерећења кратког хода и ексцентрично оптерећење у произвољном смеру од 360°. Уједначена омнидирекциона способност против скретања решава ограничење смера традиционалних цилиндара са двоструком водилицом.

• Аутоматизована опрема високе чистоће: Дизајн без уља и мале прашине прилагођава се строгим радним окружењима полупроводничке, 3Ц електронике и медицинске опреме, испуњавајући стандарде производње чисте радионице са ниским захтевима за одржавање.

Поређење разлика између МГФ и МГК Цоре Дифференце

Водич за брзи избор у три корака

1. Избор величине отвора: Изаберите одговарајући отвор на основу стварног радног оптерећења. Обезбедите теоретски потисак ≥ стварно оптерећење × 1,5. Дајте предност већим величинама отвора за радне услове ексцентричног оптерећења како бисте побољшали стабилност и перформансе против скретања.

2. Избор потеза: Стандардне опције хода су 30 мм, 50 мм, 75 мм и 100 мм. Преферирајте серију МГФ за све апликације са кратким ходом (≤100 мм) које захтевају низак профил и висок анти-ексцентрични капацитет.

3. Избор конфигурације

￮ Детекција потеза у два положаја: Изаберите конфигурацију 2С двоструког магнетног прекидача за прецизно праћење позиционирања од краја до краја.

￮ Окружење високе чистоће: Одаберите чисту серију са 10 префикса са мало прашине да бисте се прилагодили сценаријима полупроводничке, медицинске и електронске прецизне опреме.

Резиме једне реченице

     СОЛХ МГФ серија нископрофилних цилиндара за вођење стола одликује се ултра танком висином уградње, уједначеним оптерећењем од 360° против скретања, великим дозвољеним обртним моментом и двосмерном флексибилношћу монтаже, служећи као оптимално пнеуматско решење кратког хода за тешко оптерећење за компактну прецизну опрему за аутоматизацију.
