МГГ цилиндар шипке за тешке услове дугог хода | Пнеуматски цилиндар ултра високе крутости

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа и основне структурне карактеристике

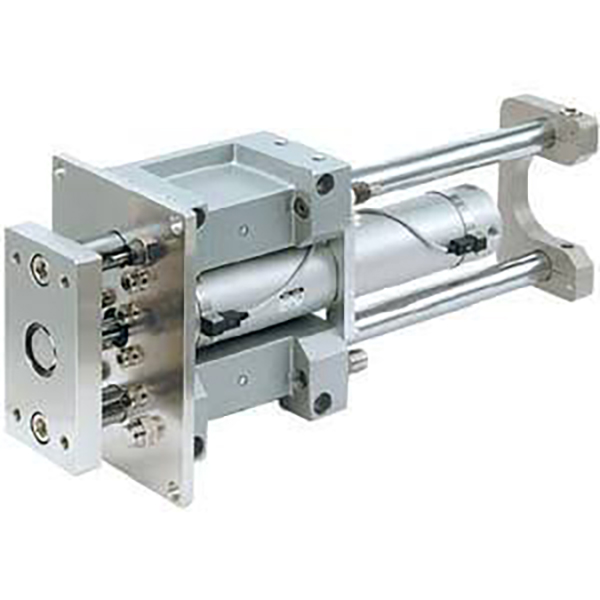

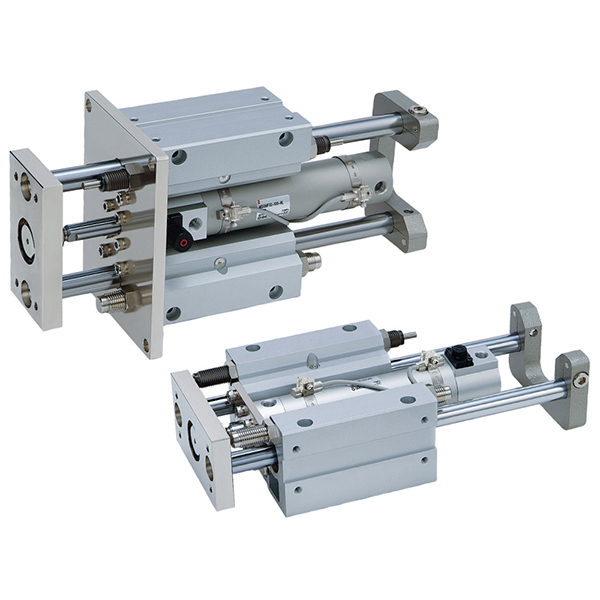

     СОЛХ МГГ серија је професионални цилиндар водилице дугог хода за тешке услове рада који садржи округлу цилиндарску цев + спољну двоструку структуру водилице. Конструисана за ултра-високу крутост, екстремну отпорност на бочно оптерећење, стабилан рад на дугим ходовима и високе прецизне перформансе против ротације, ова серија покрива величине отвора од φ20мм до φ100мм, нудећи два модела који се могу конфигурисати: МГГМ тип клизног лежаја од угљеничне легуре и МГГЛ куглица високе прецизности. Посебно је дизајниран за радне услове дугог хода, тешког оптерећења, великог удара и ексцентричног рада, широко се примењује у аутоматизованим станицама за подизање, превођење, заустављање и гурање.

Кључне структурне предности

• Изузетно висока чврста конструкција за тешке услове рада: Усвајање дебеле округле цилиндричне цеви и спољних двоструких вођица великог пречника са дизајном широког распона, МГГ серија пружа водећу отпорност у индустрији на савијање, торзију и бочну силу. Његов капацитет бочне носивости достиже више од 3 пута већи од обичних цилиндара, обезбеђујући нулту прогиб при дугим ходовима и нулти помак при великим оптерећењима.

• Перформансе дугог хода водеће у индустрији: Комплетна серија подржава максимални стандардни ход од 1300 мм, што далеко превазилази границе хода МГП и МГК серија. Савршено се прилагођава транспорту материјала на велике удаљености, подизању платформе са великим ходом и продуженим сценаријима линеарне вожње.

• Двоструке конфигурације лежаја за потпуне сценарије

￮ МГГМ (клизни лежај): Опремљен клизном чахуром од легуре угљеника, одликује се супериорном отпорношћу на бочно оптерећење, отпорношћу на ударце и отпорношћу на хабање, служећи као први избор за тешке услове рада, прашњаве и тешке ударе.

￮ МГГЛ (куглични лежај): Усвајање високо прецизних линеарних кугличних лежајева, постиже ултра-ниско трење, ултра-глатко кретање и стабилно високофреквентно циклирање, идеално за прецизно позиционирање дугог хода и брзо повратно кретање.

• Стандардни уграђени хидраулични пуфер: За разлику од конвенционалних гумених бафер цилиндара, МГГ серија је опремљена хидрауличним одбојницима са два краја као стандардном конфигурацијом. Ефикасно апсорбује огромну енергију удара генерисану дугим ходом и кретањем великом брзином, елиминишући буку од судара и штитећи опрему и предмете од удара.

• Ултра-висока прецизност против ротације: Постиже изузетну прецизност против ротације од ±0,02°~±0,07°, са већим величинама отвора који дају већу прецизност. Модел φ100мм достиже врхунску прецизност од ±0,02°, гарантујући изузетно стабилно и поуздано поновљено позиционирање.

• Модуларни дизајн са малим одржавањем: Тело цилиндра и оквир водилице имају независну модуларну структуру, омогућавајући одвојену замену цеви цилиндра и компоненти клипа, што значајно смањује касније трошкове одржавања. Вишесмерни жлебови магнетног прекидача подржавају флексибилну инсталацију детекције положаја.

Комплетна правила именовања модела

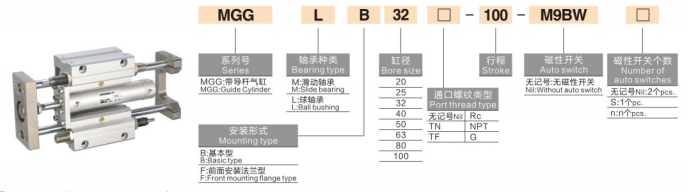

Примери модела: МГГМ32-200-М9БВ | МГГЛ50-500Ј-50С-КСБ6

Стандардни референтни примери налога

• МГГМ40-300С: отвор од 40 мм, дуг ход 300 мм, тип клизног лежаја са уграђеним магнетом

• МГГЛ25-200Ј-30С: 25 мм отвор, 200 мм стандардни ход, 30 мм подесиви ход, прецизни куглични лежај

• МГГМ63-400Ф-КСБ6: 63 мм проврт, 400 мм ход, прирубница, цилиндар отпоран на високе температуре

Стандардни основни технички параметри

(Стандардни услови испитивања: 20 ℃ нормална температура, 0,5 МПа називни притисак)

1. Општи параметри перформанси

• Опсег радног притиска: 0.1~1.0МПа; Доказни притисак: 1,5 МПа

• Температура околине: -10℃~60℃ (конвенционално окружење без леда); -10℃~150℃ (-КСБ6 високотемпературна верзија)

• Радна брзина клипа: 50 ~ 1000 мм / с, посебно оптимизовано за рад велике брзине дугог хода

• Буффер Моде: Стандардни двоструки хидраулични одбојник са снажном апсорпцијом енергије удара

• Режим подмазивања: Рад без уља, без одржавања, погодан за различита индустријска окружења

2. Теоретски подаци о потиску (@0,5МПа, јединица: Н)

3. Подаци о тежини производа (ход од 100 мм, јединица: кг)

Поређење избора језгра МГГМ и МГГЛ

Методе монтаже и типични сценарији примене

1. Двоструке опције монтаже

• Основни тип (Б): Унапред резервисане рупе за шрафове на доњој и бочним површинама за директно причвршћивање. Одликује се једноставном монтажом и демонтажом, погодним за конвенционални хоризонтални и вертикални распоред опреме.

• Тип прирубнице (Ф): Монтажна конструкција предње прирубнице, специјално дизајнирана за вертикално потискивање надоле, повлачење и радне услове оптерећења, обезбеђујући стабилно носивост.

2. Основне индустријске примене

• Платформа за подизање дугог хода: Подизање опреме и вертикална вожња радног стола, подржава максимални ултра-дуг ход од 1300 мм, одржавајући стабилност при нултом прогибу под великим оптерећењем током пуног хода.

• Превод транспортера за тешке услове рада: Превођење радног комада, пренос палета и гурање материјала на велике удаљености; одличне анти-ексцентричне и анти-оффсет перформансе осигуравају доследну тачност рада.

• Станица за заустављање високог утицаја: Заустављање обрадака производне линије, позиционирање и ограничавање удара; стандардни хидраулични пуфер у потпуности апсорбује тренутну кинетичку енергију удара да би заштитио опрему.

• Општа аутоматизација за тешке услове вожње: Подизање убода, избацивање тешких делова и ексцентрична вожња терета; замењује традиционални подељени цилиндар + комбинације тешких вођица да би се поједноставила механичка структура и побољшала стабилност система.

Поређење разлика између МГГ вс МГП и МГК Цоре Дифференце (Водич за избор кључа)

Водич за брзи избор у три корака

1. Избор величине отвора: Изаберите величину отвора према стварном радном оптерећењу. Задржите теоретски потисак ≥ стварно оптерећење × 1,5; резервишите 80% сигурносне маргине за услове рада са дугим ходом како бисте спречили опуштање шипке и одступање положаја.

2. Избор типа лежаја: Изаберите МГГМ клизни лежај за тешке, прашњаве и ударне сценарије; изаберите МГГЛ куглични лежај за прецизно позиционирање дугог хода и високофреквентно циклично кретање.

3. Избор функционалне конфигурације

￮ Потреба за ултра дугим ходом: Дајте приоритет МГГ серији (максимални ход од 1300 мм, изван могућности МГП/МГК)

￮ Захтев за детекцију положаја: Опремите С магнетну конфигурацију + вишесмерни магнетни прекидачи

￮ Окружење на високој температури: Изаберите опцију -КСБ6 отпорну на високе температуре (-10℃~150℃)

Резиме једне реченице

     СОЛХ МГГ серија цилиндара водилице за тешке услове рада има максималну крутост, екстремну отпорност на удар и стабилност дугог хода од 1300 мм водећу у индустрији, опремљен стандардним хидрауличним одбојником и ултра-високом прецизношћу против ротације, постајући оптимално решење за велике терете, дуге вожње и аутоматизовану станицу за вожњу.
