Бренд: СОЛХ од Рицхге Тецхнологи

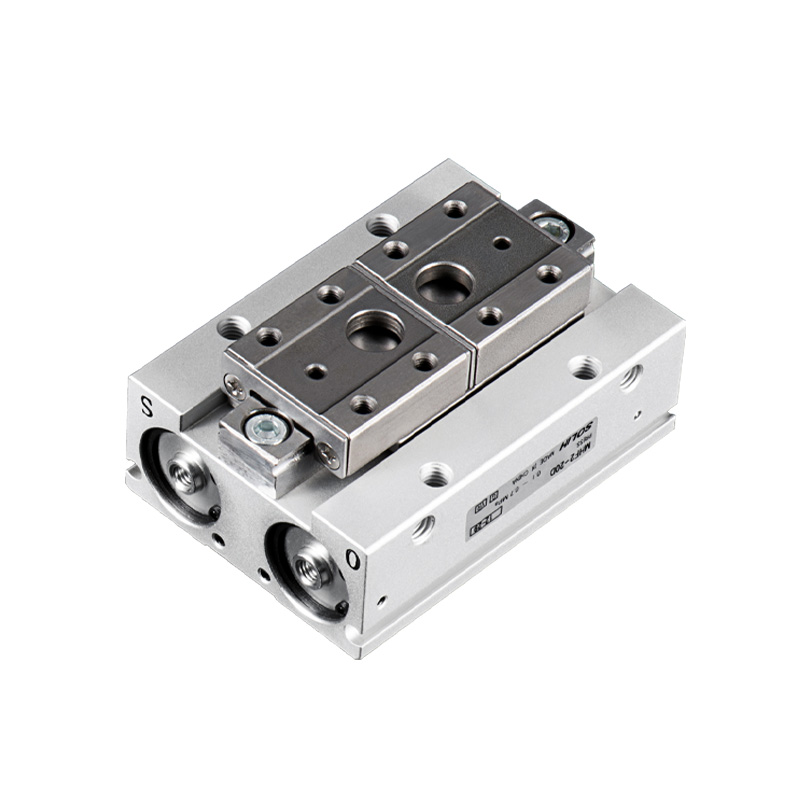

СОЛХ МХФ2 серија је ултра равна паралелна хватаљка са двоструким клипом са линеарним водичем са 2 чељусти. Истакнуто језгро: Висина тела само 1/3 еквивалентне МХЗ2 хватаљке, ефикасно смањује крајњи момент савијања уз одржавање високе прецизности позиционирања. Доступна су три опциона опсега хода. Четворострана монтажна конструкција. Специјално дизајниран за ултра-просторно ограничене апликације високе прецизности са малим оптерећењем: минијатурни линеарни модули, мали робот ЕОАТ, полупроводници, електроника и прецизне монтажне станице.
-- Структура: Двоструки клип + прецизна линеарна водилица (Φ25/Φ32 усвојити водич за кружни куглични лежај). Чисто паралелно линеарно кретање вилице без љуљања, висока крутост. Главно тело од легуре алуминијума, чељусти од нерђајућег челика, уграђени магнетни прстен. Четворострани жлебови за монтажу магнетног прекидача; опције монтаже: доњи нарезни отвор / бочни навојни отвор / уградња кроз отвор.
-- Тип акције: само Д са двоструким дејством (двосмерна контрола ваздуха, без једносмерне верзије). Уграђени пригушни вентил за подесиву брзину кретања и несметан рад.
-- Ултра раван распоред: Висина смањена за око 66% у поређењу са МХЗ2 под једнаком силом стезања, значајно снижавајући крајњи момент савијања и побољшавајући стабилност позиционирања.
-- Конфигурација хода: 3 опције хода по отвору: Д (кратки) / Д1 (средњи) / Д2 (дугачки) да одговарају различитим ширинама радног комада.
-- Тачност позиционирања: Тачност понављања ±0,04 ~ ±0,05 мм, стабилна под високим фреквенцијама.

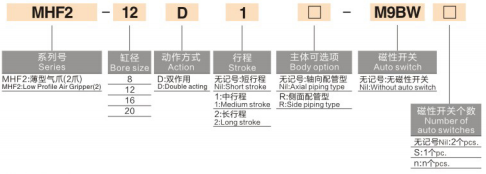

1. Пример модела: МХФ2-16Д1-С-М9БВ
|
Сегмент |
Код |
Опис |
|
1 |
МХФ2 |
Серија: Ултра-танка паралелна хватаљка |
|
2 |
16 |
Величина отвора: 8,12,16,20,25,32мм (Φ25/32 нова велика спецификација) |
|
3 |
Д/Д1/Д2 |
Степен хода / Д = Кратак ход / Д1 = Средњи ход / Д2 = Дуги ход |
|
4 |
-С |
Опција магнетног прстена Празно = Нема магнета; С = Уграђени магнетни прстен за магнетни прекидач |
| 5 | -М9Б |
Тип магнетног прекидача М9Б(НПН) / М9Н(ПНП) / М9П Дужина жице: стандардна 0,5 м; Ш=1м Д=3м |
|
6 |
Шифра за монтажу суфикса |
Празан = Стандардни отвор са нарезима 2 = Монтажа кроз рупу Ф = Фиксни тип са једном чељустима |
2. Пример стандардног налога
2.1 МХФ2-20Д2-С-М9БВ
-- Отвор 20, дугачак ход Д2, уграђен магнетни прстен, М9Б магнетни прекидач са каблом од 1м.
|
Параметар Ставка |
Стандардна спецификација |
| Јав Куантити |
2 чељусти, чисто паралелно линеарно отварање и затварање |
| Оператион Моде |
Само двострука глума (нема варијанте са једном глумом) |
| Радни притисак |
Отвор 8: 0,15~0,7МПа Отвор 12~32: 0,1~0,7МПа (Оптимални радни притисак:0,5МПа) |
| Прооф Прессуре |
1,0 МПа |
| Температура околине |
-10 ~ 60 ℃ (без залеђивања унутар ваздушних цеви) |
| Поновите прецизност положаја |
Отвор 8/12:±0,05 мм Отвор 16~32:±0,04 мм |
| Максимална радна фреквенција |
Кратак ход (Д): 120 копија у минути Средњи/дугачки ход (Д1/Д2): 60 копија у минути |
| Аир Порт Тхреад |
8/12：М3×0,5 16/20/25/32:М5×0,8 |
| Подмазивање |
Рад без уља; НСФ-Х1 маст за храну, опционо |
| Инсталација прекидача |
Четворострани клизни жлебови, магнетни прекидач се може уградити са обе стране |
| Опције монтаже |
Доња, бочна, кроз рупу, универзална инсталација у више смерова |
|
Пречник (мм) |
Фулл Модел |
Ход једне вилице (мм) |
Максимални укупни отвор (мм) |
Сила стезања (Н) |
Висина тела (мм) |
Нето тежина (г) |
|
8 |
МХФ2-8Д |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
МХФ2-8Д1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
МХФ2-8Д2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
МХФ2-12Д |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
МХФ2-12Д1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
МХФ2-12Д2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
МХФ2-16Д |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
МХФ2-16Д1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
МХФ2-16Д2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
МХФ2-20Д |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
МХФ2-20Д1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
МХФ2-20Д2 |
80 |
160 |
95.0 |
41 |
280 |
Важна напомена: Сила стезања опада како се дужина продужења вилице Л повећава. Мора се проверити дозвољени момент савијања током избора, фактор сигурности ≥1,5.
-- Простор за инсталацију стриктно ограничен и висина: танки линеарни модули, минијатурни роботски крајњи ефектор
-- Захтевајте мали момент савијања, стабилну паралелу високе прецизности: полупроводник, 3Ц електроника, прецизан хардверски склоп
-- Захтев за флексибилно усклађивање хода: изаберите кратак/средњи/дугачки ход да бисте прилагодили различите ширине радног комада
-- Потребна је монтажа из више углова и детекција положаја са две стране за компактан интегрисани механизам
-- Изаберите величину отвора и ход према ограничењу висине и ширини радног комада: Приоритетна секвенца Д (кратка) → Д1 (средња) → Д2 (дугачка)
-- Додајте суфикс -С магнетни прстен + М9Б/М9Н/М9П прекидач ако ПЛЦ захтева повратну информацију о позицији отворене/затворене чељусти
-- Избор монтаже: Стандардни навојни отвор (подразумевано); суфикс -2 за уградњу кроз отвор погодан за танке платформе и носаче
-- Провера оптерећења: Контролна дужина продужетка чељусти Л; избегавајте прекомерно оффсет оптерећење које прелази дозвољени момент савијања
-- Велики отвор Φ25/32: Усвојите кружни водич са кугличним лежајем, већа крутост за умерено теже радне предмете
СОЛХ МХФ2 ултра-танка паралелна пнеуматска хватаљка двоструког дејства има дизајн ултра-ниског профила, три степена опција хода, четворострану монтажу и ±0,04~±0,05 мм високу прецизност, опремљен компатибилним магнетним прекидачима серије М9, идеално компактно решење за хватање са малим моментом савијања за минијатурни робот за монтажу минијатурног 3ми робота ЕОАТ.
