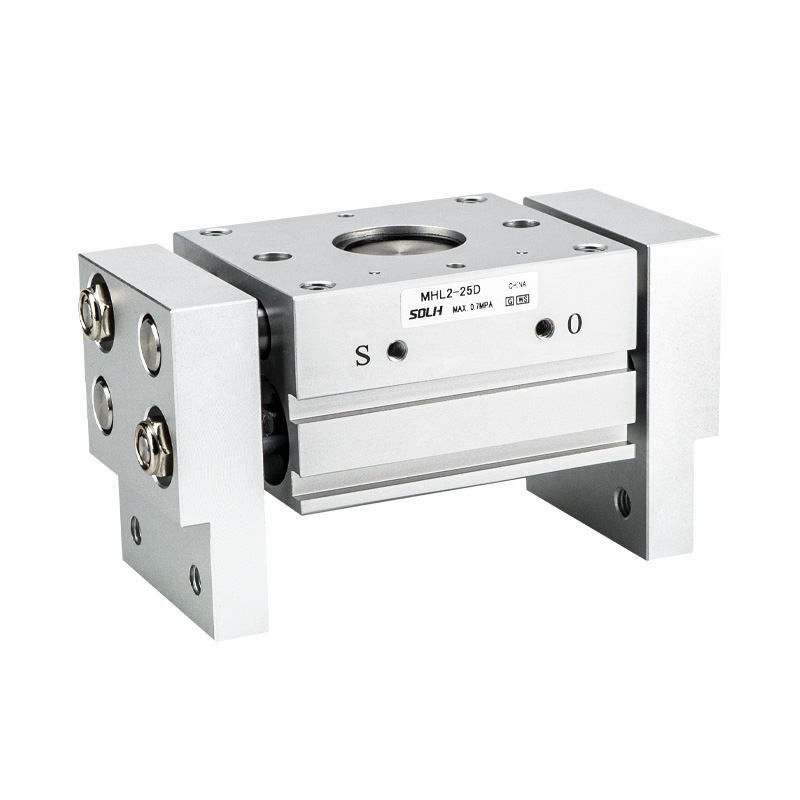

Паралелна пнеуматска хватаљка са широким отварањем серије МХЛ2

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

      СОЛХ МХЛ2 серија је синхрона паралелна хватаљка са зупчаником и зупчаником са широким ходом. Основне предности: снажна сила стезања, ултра-широк ход отварања, висока структурна крутост и разноврсне могућности монтаже. Погодно за транспорт тешких и великих предмета, хватање делова широких величина и паралелно стезање великог оптерећења. Широко прихваћен у аутоматизованом утовару/истовару, алатним машинама и машинама за паковање.

Основна структура и принцип рада

     -- Пренос: Механизам зупчаника и зупчаника обезбеђује синхроно кретање чељусти без померања; Двоструки клипни распоред пружа снажну силу стезања унутар компактног облика.

     -- Конструкција: тело од легуре алуминијума, чељусти од нерђајућег челика, уграђени магнетни прстен. Све ротирајуће осовине имају уљем импрегниране лежајеве смоле плус интегрисане заптивке за прашину, добру отпорност на прашину и продужени радни век.

     -- Режим рада: само двоструко дејство (Д), без варијанте са једним дејством. Уграђени подесиви гас за глатку контролу брзине. Четири утора за монтажу магнетног прекидача за флексибилан распоред детекције положаја.

     -- Избор хода: 3 стандардна хода по отвору: Д (кратки) / Д1 (средњи) / Д2 (дуги), компатибилан са стезањем спољашњег пречника и хватањем унутрашњег пречника за различите ширине радног комада.

     -- Прецизност позиционирања: Понављање тачности позиционирања ±0,1 мм, стабилне перформансе стезања у условима великог оптерећења.

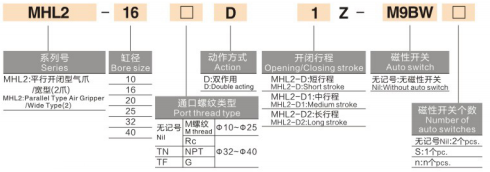

Комплетно правило кодирања модела

  1. Пример модела: МХЛ2-32Д2-ТФ-М9БВ

  2. Стандардна референца налога

  МХЛ2-40Д2-ТФ-М9БЛ Пречник 40, дугачак ход Д2, прикључак за Г навој, уграђени магнет, М9Б прекидач са каблом од 3м.

Техничке спецификације Универзалног језгра

Референтна табела хода и силе стезања (0,5 МПа, стандардна тачка стезања)

⚠ Напомена: Референтно растојање стезаљки: 40 мм за ø10~25; 80мм за ø32~40. Ефективна сила стезања опада када се продужетак вилице повећава. Сигурносни фактор ≥1,5 мора бити резервисан током верификације оптерећења.

Преферирани сценарији апликације за МХЛ2

     -- Тешки/велики радни предмети који захтевају јаку силу стезања и широки ход отварања, као што су тешке цеви, плоче и носачи материјала

     -- Апликације које захтевају синхроно паралелно кретање без скретања, са флексибилним вишесмерним распоредом монтаже

     -- Тешки радни услови склони прашини (утовар машина, руковање ливеним деловима), који захтевају поуздану отпорност на прашину и дуг радни век

     -- Системи којима је потребно стезање спољног пречника и хватање унутрашњег пречника, компатибилни са више величина делова преко опција за 3 такта

Смернице за избор и примену кључева

     -- Прво одредите оптерећење пре избора проврта: Израчунајте потребну силу стезања на основу тежине радног комада, дужине продужетка чељусти и фактора сигурности ≥1,5, а затим ускладите одговарајућу величину проврта.

     -- Изаберите ход према ширини радног комада: Приоритетна секвенца Д (кратка) → Д1 (средња) → Д2 (дугачка), избегавајте сувишан прекомерни ход.

     -- Детекција положаја: Опремите магнетним прекидачима серије Д-М9□ (НПН/ПНП/бесконтактни) за повратну информацију о отварању/затварању чељусти; четири монтажна слота омогућавају флексибилан распоред.

     -- Монтажа и конфигурација порта: ø10~25 усвојити М5×0,8; ø32~40 изаберите Рц1/8 са ТН/ТФ/НПТ навојем. Изаберите базу за уградњу са навојима / кроз / бочно у складу са површином за уградњу.

     -- Заштита и одржавање од прашине: Стандардни интегрисани стругач за прашину. Додајте прилагођену верзију -Кс85/-Кс86 отпорну на прашину за окружења са великом прашином; редовно чистите лежајеве и заптивне прстенове.

Резиме једне реченице

     СОЛХ МХЛ2 паралелна пнеуматска хватаљка широког хода са зупчаником пружа велику силу стезања са три опције, уграђену структуру отпорну на прашину и вишесмерну монтажу, компатибилна са хватаљком спољашњег и унутрашњег пречника, идеална хватаљка за тешке услове за утовар машина, руковање плочама и лежиштима и опрему за аутоматизацију паковања.
