МХТ2 серија пнеуматска хватаљка са преклопним зглобом за тешке услове рада

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

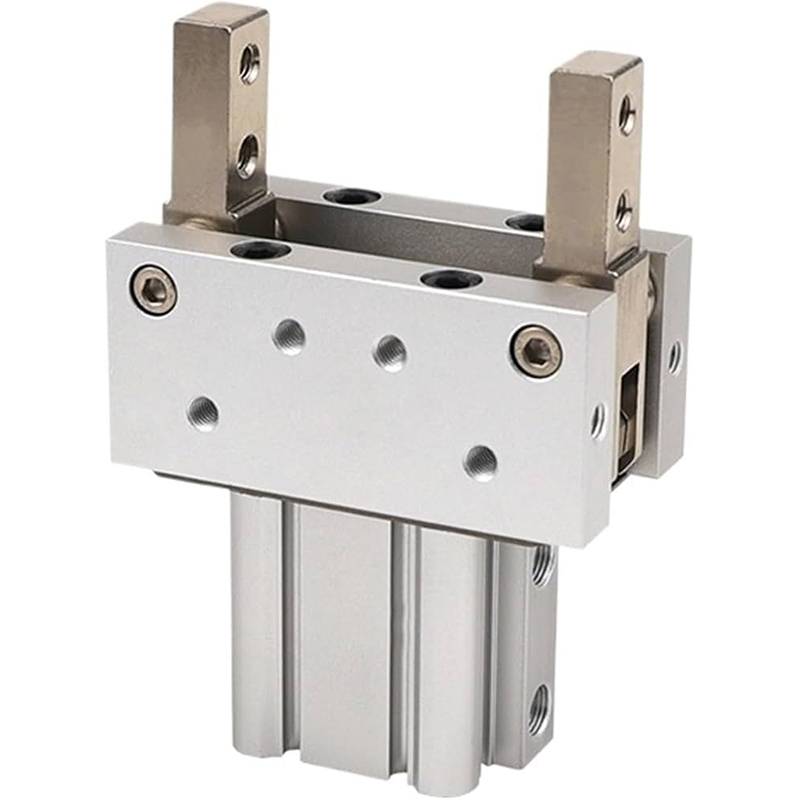

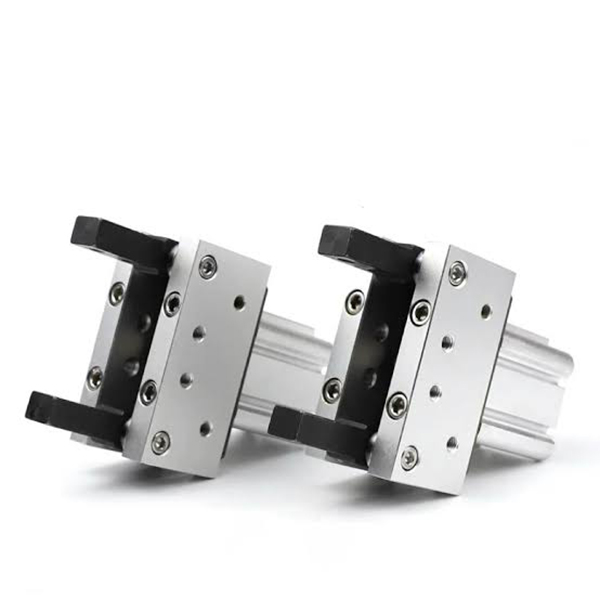

     СОЛХ МХТ2 серија је угаона хватаљка са 2 чељусти са окретним зглобом. Изванредне карактеристике укључују механизам за самоблокирање, могућност држања при искључивању, ултра-висок обртни момент стезања и четворостране уторе за инсталацију сензора са високом структурном крутошћу.

     Оптимизовано за стезање тешких обрадака, транспорт и позиционирање са строгим безбедносним захтевима против пада; пожељна хватаљка за тешке терете за аутоматизоване станице високог ризика.

Основна структура и карактеристике дизајна

     -- Принцип рада: цилиндар пусх-пулл у комбинацији са механизмом за појачавање силе преклопне везе. Када се чељусти затворе, прекидач достиже положај закључавања мртве тачке. Сила стезања се појачава 3~5 пута, а ≥80% силе стезања може се континуирано одржавати након губитка ваздушног притиска / прекида ваздуха за поуздано сигурносно самозакључавање.

     -- Конструкција кућишта: Кућиште од квадратног тврдог анодизираног алуминијума са уграђеним магнетним прстеном. Четири монтажна жлеба (горе/доле/лево/десно) омогућавају директну монтажу магнетних прекидача серије М9Б / А93 без мртвих углова за распоред сензора.

     -- Тип рада: Двоструко дејство (Д стандардна верзија / ДЗ ажурирана лагана верзија). Чељусти се закључавају у затвореном положају; потисак цилиндра ресетује чељусти за акцију отварања.

     -- Спецификација материјала: цилиндар од тврдог оксидационог алуминијума, чељусти од легираног челика високе чврстоће, спојни склоп отпоран на хабање. Висока крутост, дуг радни век и рад без уља без одржавања.

     -- Флексибилна монтажа: Вишеструке рупе за монтажу подржавају аксијалну, уздужну и хоризонталну инсталацију, погодно за компактни ограничени распоред опреме.

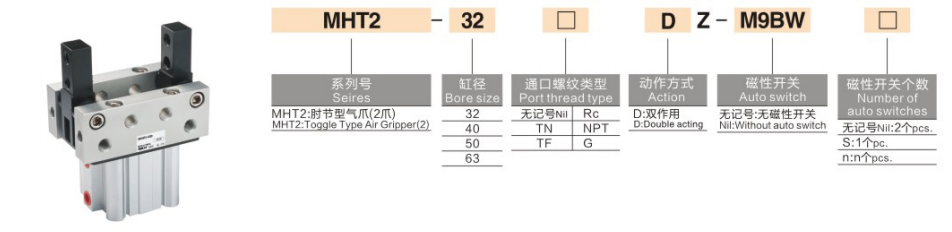

Комплетно правило кодирања модела

 1. Пример модела: МХТ2-50ДЗ-М9БВ

  2. Стандардни референтни примери налога

     -- МХТ2-32Д: Отвор 32, стандардни основни модел двоструког дејства без прекидача

     -- МХТ2-63ДЗ-М9Б: Отвор 63, ажурирани лагани ДЗ тип, четворострани утори за сензоре, опремљен магнетним прекидачем М9Б

Техничке спецификације универзалног језгра (0,5 МПа доводни притисак)

Основне конкурентске предности

  1. Моћне перформансе против падања које се само закључавају

     -- Дизајн закључавања у мртвој тачки са прекидачем задржава ≥80% силе стезања након прекида довода ваздуха или губитка притиска. Ефикасно елиминишите ризик од пада радног комада за високобезбедне аутоматизоване производне линије.

  2. Ултра-висок момент стезања за тешке задатке

     -- Максимални обртни момент достиже 106 Н·м за модел φ63, способан да ухвати тешке радне предмете од 5 ~ 50 кг, што је далеко више од паралелних хватаљки са еквивалентном величином отвора.

  3. 360° флексибилан распоред сензора

     -- Нема интегрисане водилице на главном телу; магнетни прекидачи се могу монтирати на четири површине да би се остварила детекција положаја у свим смеровима, савршена за уске инсталационе шупљине.

  4. Висока крутост и продужени радни век

     -- Чељусти од легираног челика и спојнице отпорне на хабање подржавају преко 5 милиона стабилних циклуса, прилагођених високофреквентном континуираном раду са великим оптерећењем.

Опције монтаже и типични сценарији примене

  1. Монтажни облици

     -- Аксијална монтажа: Хоризонтално гурање и повлачење за пренос материјала на монтажној линији

     -- Уздужна вертикална монтажа: Горе и доле станице за утовар/истовар

     -- Бочна бочна монтажа: Бочно стезање за станице са ограниченим простором

  2. Типичне индустријске примене

     -- Аутомобилске компоненте: Кућишта мотора за хватање, поклопци мењача, главчине точкова

     -- Аутоматизација алатних машина: тешко ливење, ковани делови и руковање калупима

     -- Логистика транспорта: Металне палете, кутије и транспорт материјала у буради

     -- Станице за сигурно позиционирање: Надземне станице против пада, сигурносна стезаљка за опрему за пресовање

Поређење избора: МХТ2 преклопна хватаљка ВС МХЗЛ2 ВС МХЛ2

Водич за брзи избор у 3 корака

  1. Избор проврта на основу масе радног предмета

     -- 32 ≤ 5 кг; 40 = 5 ~ 15 кг; 50 = 15 ~ 30 кг; 63 = 30 ~ 50 кг. Резервишите минималну сигурносну маргину оптерећења од 30%.

  2. Провера угла замаха

     -- Максимални угао отварања: МХТ2-32 до 28°, МХТ2-63 ограничен на 23°. Потврдите довољан размак за циљну димензију радног комада.

  3. Усклађивање конфигурације

     -- Захтев за повратну информацију о позицији: Одаберите ДЗ лагану верзију + М9Б магнетни прекидач за четворострано постављање сензора

     -- Високо сигурносно руковање изнад главе: Дајте предност МХТ2 због његове јединствене функције самозакључавања при искључивању

Резиме једне реченице

     СОЛХ МХТ2 пнеуматска хватаљка са самозакључујућим зглобом усваја структуру појачања силе везе у мртвој тачки са могућношћу стезања против пада, четвоространим магнетним прекидачем и чврстоћом од легуре, доступан у Д / ДЗ варијантама, идеалном сигурносном хватаљком за тешке услове за аутомобилске делове, аутоматизовано оптерећење машина за ливење и оптерећење преко главе/тешки радни комад.
