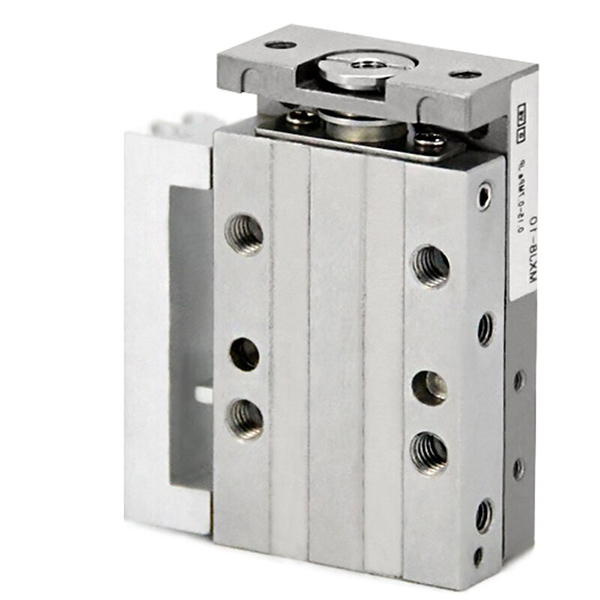

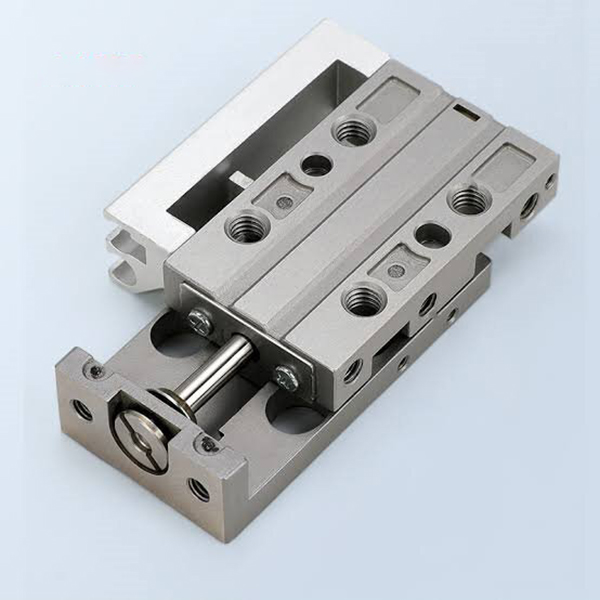

Ултра-компактни пнеуматски клизни сто високе прецизности серије МКСЈ

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ МКСЈ серија је ултра-минијатурни, високо прецизни пнеуматски клизни сто дизајниран за микро прецизну линеарну вожњу. Са ултра-компактним отиском, прецизношћу позиционирања на нивоу микрона, лаганом конструкцијом и компатибилношћу за вишесмерну монтажу, савршено је прилагођен за аутоматизоване станице у ограниченом простору укључујући 3Ц електронску обраду, прецизну детекцију, микро монтажу и високофреквентне цикличне операције кратког хода. Служи као главни високопрецизни микро линеарни актуатор за минијатурне сценарије аутоматизације.

Основна структура и карактеристике дизајна

     -- Режим погона: двосмерни рад са двоструким дејством, величине отвора φ4,5/6/8/12/16 мм, покривајући микро до лак опсег оптерећења од 5~50Н.

     -- Премиум структура: Прихвата тело од мартензитног нерђајућег челика и интегрисану линеарну кугличну водилицу. Носећа конструкција је изолована од покрета заптивке клипњаче, пружајући високу крутост и ултра-ниско трење.

     -- Прецизност на нивоу микрона: паралелност кретања 0,005 мм, паралелност монтаже 0,03 мм, вертикалност 0,01 мм, обезбеђујући ултра-стабилно прецизно позиционирање за софистициране процесе.

     -- Ултра-компактна величина: Ултра-танак дизајн кућишта са само 10 мм висине за модел са отвором φ4.5 и висином од 18 мм за модел са отвором φ12, 30%~50% мањи од еквивалентних МКСК клизних столова, максимизирајући искоришћеност простора за станице са густим распоредом.

     -- Флексибилна вишестрана монтажа: Подржава горњу, доњу и бочну тространу инсталацију са рупама за игле за прецизно позиционирање, прилагођавајући се различитим ограниченим и густим распоредима опреме.

     -- Универзална компатибилност сензора: Стандардно опремљен са дуплим жлебовима за магнетне прекидаче. Модели са ходом ≥5мм дозвољавају уградњу 2 магнетна прекидача М9Б. Симетрична конструкција омогућава замену лево/десно прекидача и цевовода на лицу места.

     -- Подесиво пуферовање и ограничење: Стандардни гумени пуфер са два краја за смањење буке и удара; опциони метални лимитери хода на једном/двостраном крају са 0~5мм подесивим опсегом хода за ултра-прецизно позиционирање.

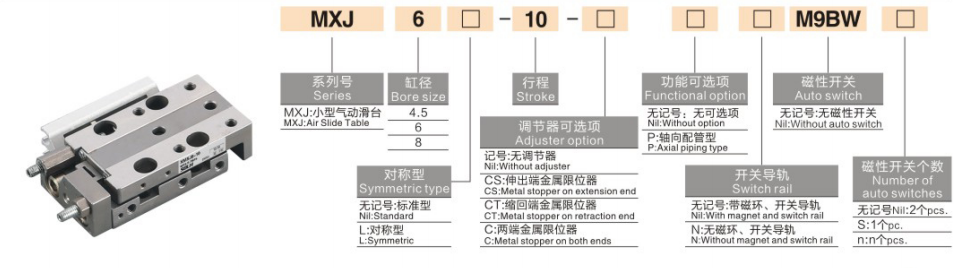

Комплетно правило кодирања модела

   1. Пример модела: МКСЈ6-10-ЦС-М9Б

   2. Стандардни референтни примери налога

     -- МКСЈ4.5-5: Стандардни тип, без магнетног прекидача, отвор 4,5 мм, ход 5 мм, двоструко дејство

     -- МКСЈ8-15-Б-2М9Б: Пречник 8 мм, ход 15 мм, ограничење метала са два краја, 2 ком М9Б магнетни прекидачи

     -- МКСЈ12-20-Л: Симетрични тип, отвор 12 мм, ход 20 мм, реверзибилни бочни цевовод

Основне техничке спецификације (@0,5 МПа, двоструко дејство)

   1. Микро спецификације (φ4.5 / φ6 / φ8)

   2.Мале спецификације (φ12 / φ16)

Основне конкурентске предности

   1. Ултра-висока прецизност и стабилност микронског нивоа

     -- Интегрисана једноделна обрада упарена са високопрецизном линеарном кугличном шином за вођење обезбеђује тачност понављања позиционирања од ±0,01 мм и ултра-ниску грешку паралелизма, у потпуности испуњавајући строге захтеве прецизности за микро детекцију и процесе финог позиционирања.

   2. Ултра-компактан дизајн који штеди простор

     -- Ултра танка и ултра кратка структура тела са минималном висином од само 10 мм. Дизајн тростране монтаже прилагођава се ултра уском вертикалном и хоризонталном простору, штедећи преко 40% инсталационог простора у поређењу са конвенционалним клизним столовима, идеално за густе аутоматизоване производне линије.

   3. Лаган и брзи одзив високе фреквенције

    -- Оптимизована лагана структура од нерђајућег челика (40 ~ 500 г) ефикасно смањује инерцију кретања. Радна брзина се креће од 50 до 500 мм/с, подржавајући стабилан рад високе фреквенције преко 300 циклуса у минути (цпм) за повећање ефикасности производње.

   4. Рад без уља и супер дуг радни век

     -- Усваја заптивање са ниским трењем отпорним на хабање и дизајн без уља, компатибилан са чистим радионицама и благо замазаним индустријским окружењима. Издржљива структурна конфигурација обезбеђује радни век од преко 5 милиона циклуса са дуготрајним стабилним радом без одржавања.

   5. Симетрични реверзибилни дизајн за флексибилну инсталацију

     -- Симетрична структура ваздушног отвора и жлеба прекидача омогућава замену лево/десно цевовода и сензора на лицу места, елиминишући ограничења у правцу и значајно побољшавајући флексибилност отклањања грешака на лицу места и структурне адаптације.

Обрасци за монтажу и типичне примене

   1. Методе монтаже

     -- Горња монтажа: Фиксирана кроз пролазне рупе са рупама за игле за прецизно позиционирање, погодне за горњу инсталацију радног комада и сценарије позиционирања високе прецизности.

     -- Доња монтажа: Фиксирана преко доњих навојних рупа, стабилна и поуздана, применљива за инсталацију стандардне опреме на површини.

     -- Бочна монтажа: Фиксирана преко рупа са бочним навојем, савршено за опрему са ограниченим вертикалним простором и густим паралелним распоредом више клизача.

   2. Типични сценарији примене

     -- 3Ц електроника: руковање чипом и пренос, фокусирање сочива камере, ламинација микро компоненти, тестирање трајности дугмади

     -- Прецизна детекција: Позиционирање сонде, прецизно кретање ЦЦД камере, мерење микро димензија, оптичка фина калибрација

     -- Микро монтажа: Аутоматско закључавање шрафом, пресовање терминала, прецизно уметање компоненти, минијатурна убода

     -- Медицинска опрема: прецизна контрола микро пумпе, минијатурно пребацивање вентила, телескопско позиционирање малих инструмената

Водич за брзи избор у 3 корака

   1. Избор отвора према оптерећењу

     -- φ4.5 ≤0.5кг / φ6=0.5~1кг / φ8=1~2кг / φ12=2~5кг / φ16=5~8кг. Резервишите најмање 50% сигурносне границе оптерећења за стабилан прецизан рад.

   2. Потврда удара

     -- Стандардни опсег хода: 5 ~ 50 мм. Дајте приоритет кратким ходовима (5~20 мм) за услове рада високе фреквенције како бисте осигурали већу прецизност и радну стабилност.

   3. Усклађивање конфигурације

     -- Праћење положаја: Опремите 2 М9Б магнетна прекидача за повратну информацију о положају двосмерног хода.

     -- Ограничење прецизности: Изаберите ограничење метала са два краја (Б) за 0~5 мм подесиво прецизно позиционирање хода.

     -- Прилагођавање монтаже: Изаберите бочну монтажу за густ распоред станице, доњу монтажу за стандардну површинску инсталацију.

Резиме једне реченице

     Ултра-компактни пнеуматски клизни сто високе прецизности серије СОЛХ МКСЈ карактерише тачност позиционирања на нивоу микрона, тространо флексибилно постављање, лагани високофреквентни рад и опциони подесиви метални лимитери, који служе као економичан, прецизни микро линеарни актуатор који се широко користи у 3Ц аутоматизованој медицинској опреми за детекцију, микро монтажи.
