Пнеуматски клизни сто МКСК серије | Водич за рециркулацију лопте / економичан тип

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

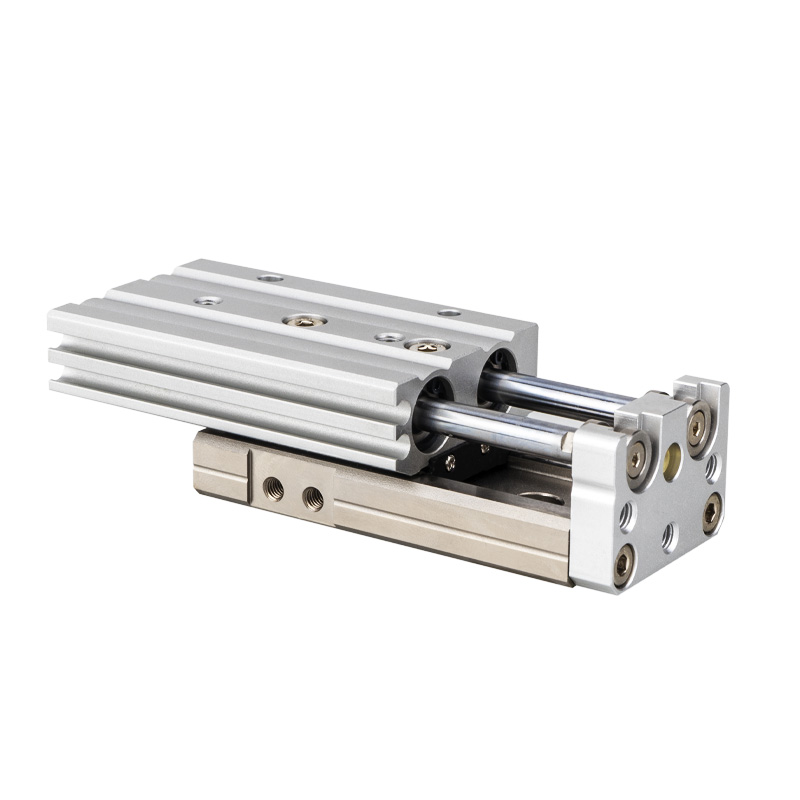

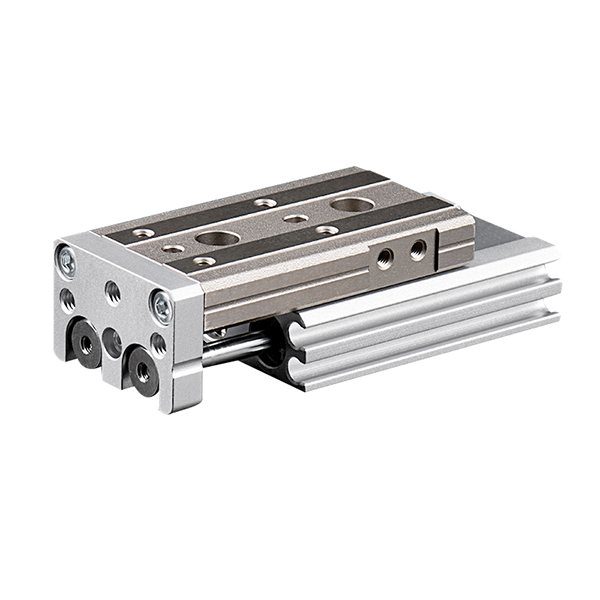

     СОЛХ МКСК серија је економичан компактни пнеуматски клизни сто са системом погона са два клипа и шинама за вођење куглица са рециркулацијом. Усваја ултра-танку и лагану интегрисану структуру, пружа стабилно линеарно кретање средње прецизности са тачношћу понављања од ±0,02 мм. Као исплатива алтернатива традиционалној комбинацији „цилиндар + спољна вођица“, она у великој мери смањује трошкове опреме уз одржавање поузданих радних перформанси. Идеалан за опште аутоматизовано руковање и стандардне сценарије прецизне монтаже, он је преферирано основно решење за линеарну вожњу за масовне аутоматизоване производне линије.

Основна структура и принцип рада

     -- Погон са двоструким клипом и двоструким дејством: Опремљен са структуром са двоструким клипом која обезбеђује двоструки излазни потисак од једноцилиндричних клизника са истом величином отвора. Осигурава синхроно и стабилно линеарно кретање без љуљања или отклона током високофреквентног цикличног рада.

     -- Рециркулацијска кугла водилица: Усваја не-преднатегнути дизајн водилице за рециркулацију кугле, са глатким кретањем лаганог оптерећења и ниским трошковима производње. Одржава стабилну тачност позиционирања понављања од ±0,02 мм, у потпуности испуњавајући захтеве аутоматизације средње прецизности.

     -- Ултра-танко и лагано интегрисано тело: Интегрисана структура цилиндра и клизног стола је 10% нижа по висини и 22% по тежини од МКСС серије, чиме се остварује компактнији распоред инсталације за опрему са ограниченим простором.

     -- Флексибилна тространа монтажа: Подржава доње, бочно и аксијално фиксирање у три смера са унапред подешеним рупама за игле за прецизно позиционирање. Поједностављује процедуре инсталације и позиционирања на лицу места, побољшавајући укупну ефикасност монтаже.

     -- Уграђени дизајн магнетне индукције: Стандардни унутрашњи магнетни прстен са резервисаним бочним жлебовима за монтажу за магнетне прекидаче серије Д-М9□ и А93. Дизајн уградбене монтаже избегава структуралне сметње и обезбеђује стабилну повратну везу сигнала положаја.

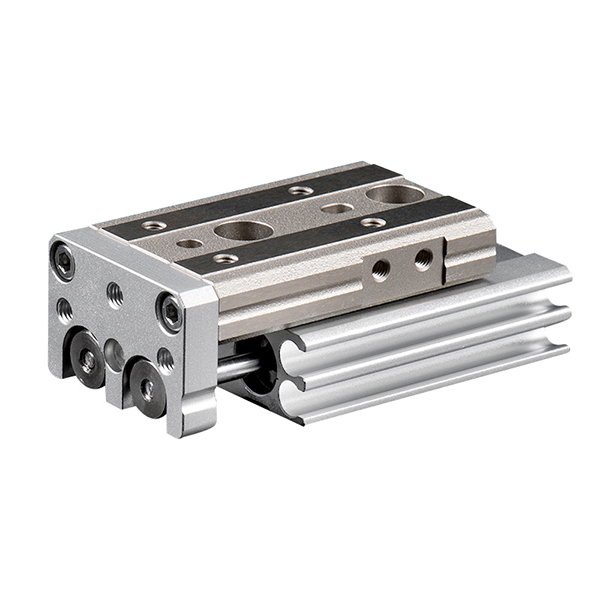

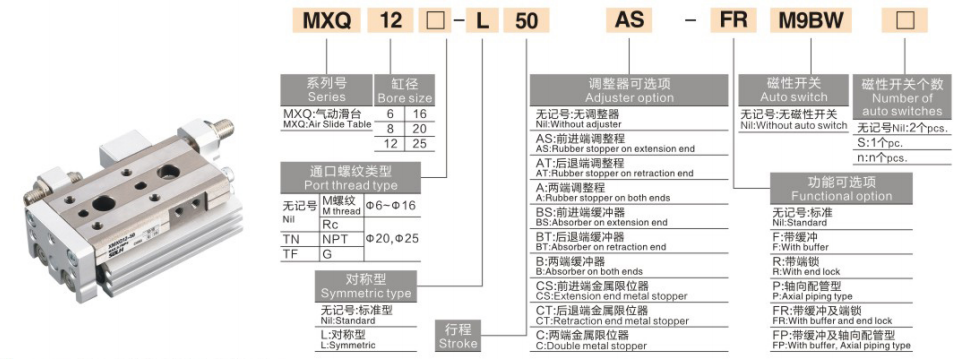

 Комплетно правило кодирања модела

   1. Пример модела: МКСК16-50АС-М9БВ

   2. Стандардни референтни пример налога

     -- МКСК20-75А-ФР-М9НЛ: Пречник 20 мм, ход 75 мм, подешавање хода на два краја, аксијални цевовод, ПНП магнетни прекидач са дужином жице од 3 м

Опште основне техничке спецификације

Референтна табела излазне силе и оптерећења (@0,5МПа, хоризонтална инсталација)

Напомена: Носивост опада са дужим ходом и већом радном брзином; фактор сигурности ≥2; вертикално оптерећење захтева дозвољену проверу обртног момента

Сценарији апликација и поређење избора производа

   1. Сценарији приоритетних апликација за МКСК серију

     --  Опште аутоматизовано руковање: Савршено за циклични пренос малих електронских делова, терминала, пластичних компоненти и лаганих модуларних уређаја са стандардним захтевима за прецизност.

     -- Пројекти аутоматизације осетљиви на трошкове: Као исплатива алтернатива високопрецизној МКСС серији, смањује укупне трошкове опреме за више од 30% уз одржавање стабилних основних перформанси.

     -- Ултра-компактан распоред простора: Карактерише нижу телесну висину и мању тежину од МКСС клизача, штедећи простор за вертикалну инсталацију за веома компактну аутоматизовану опрему.

     -- Средње прецизне операције са малим оптерећењем: Идеално за радне услове са захтевом за позиционирање од ±0,02 мм и без захтева високе крутости или велике отпорности на обртни момент.

     -- Високофреквентни краткотрајни бициклизам: Поуздан за дуготрајне поновљене операције унутар кратког хода од 10 ~ 50 мм, ефикасно замењујући традиционалне подељене комбинације цилиндра и спољних вођица.

   2.МКСК вс МКСС вс МКСХ | Поређење основне СМЦ слајд табеле

Кључне тачке професионалне селекције

     -- Подударање величине отвора: Изаберите одговарајућу величину отвора према тежини радног комада и смеру уградње. Контролишите хоризонтално оптерећење унутар 50% номиналне вредности и вертикално оптерећење унутар 25% номиналне вредности како бисте осигурали стабилан дуготрајан рад.

     -- Избор потеза и резервација маргине: Резервишите маргину хода од 5~10 мм током избора модела. Усвојите АС/АТ/А суфикс финог подешавања (0~5мм сечење) ако је потребна прецизна калибрација хода.

     -- Флексибилан избор монтаже: Доња монтажа за хоризонтално руковање материјалом; бочна монтажа за бочну фиксну инсталацију; аксијална монтажа за слагање по З-оси и вишеслојну монтажу опреме.

     -- Оптимизација конфигурације бафера: Стандардни гумени одбојник за конвенционални рад при малим брзинама. Инсталирајте опциони хидраулички одбојник када радна брзина прелази 300 мм/с или тежина терета прелази 5 кг (није применљиво за МКСК6 модел).

     -- Конфигурација детекције положаја: Компатибилан са М9Б/М9Н/А93 магнетним прекидачима. Двострано уграђени жлебови подржавају инсталацију са двоструким прекидачем како би се остварила прецизна повратна информација о продужењу/увлачењу сигнала на месту.

Резиме једне реченице

     Економични пнеуматски клизни сто СОЛХ МКСК има лагану кружну водилицу и интегрисану структуру са два клипа, са ултра-лаганим танким телом, стабилном средњом прецизношћу од ±0,02 мм и ниском ценом, служећи као најбоља исплатива замена за традиционалне комбинације цилиндар-водилица за општу индустријску аутоматизацију и монтажу лаких преци.
