Мини регулатор притиска серије РВУМ | Компактни клипни вентил за смањење ваздушног притиска директног дејства са прикључком на један додир

Бренд: СОЛХ од Рицхге Тецхнологи | Ултра-компактни прецизни пнеуматски регулатор притиска

1. Преглед производа

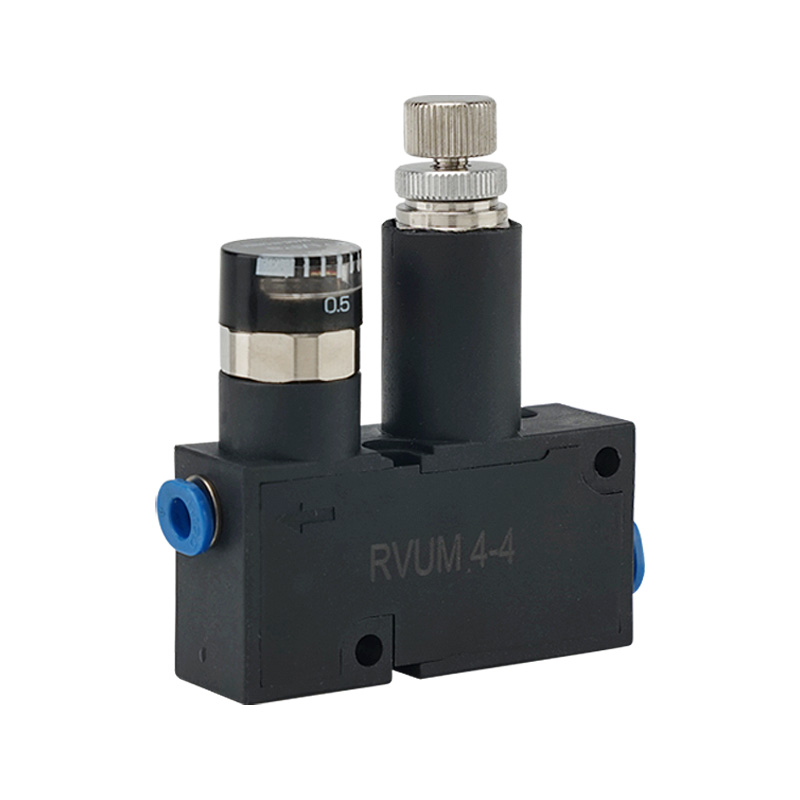

     СОЛХ РВУМ серија је аултра-компактан клипни вентил директног дејства микро регулатор притиска, специјално развијен за минијатурна пнеуматска кола са ограниченим простором. Подржава и рељефне (стандардне) и нерељефне структуре, карактеришући флексибилне опције правог/колена повезивања, интегрисане спојнице једним додиром и прецизну регулацију притиска од 0,1–0,8 МПа. Са ултра-малим, лаганим дизајном, разноврсним методама монтаже и стабилним излазним притиском, широко се примењује у прецизним сценаријима малог протока као што су дозирање, вакуум адсорпција и микро дување ваздуха, служећи као оптимално решење за стабилизацију притиска за минијатуризовану аутоматизовану опрему.

2. Основно позиционирање и принцип рада

     • Струцтурал Десигн: Усваја високо прецизну клипну структуру директног дејства, доступна у две верзије: стандардни тип растерећења и опциони тип без растерећења, испуњавајући различите захтеве за регулацију притиска у кругу.

     • Прецизна стабилизација притиска: Максимални улазни притисак достиже 0,9МПа, са стабилним подесивим излазним притиском у распону од 0,1МПа до 0,8МПа. Дизајн рељефног типа аутоматски избацује ваздух под надпритиском да би одржао константан низводни притисак.

     • Применљиви медиј: Чист компримовани ваздух, подржава рад подмазивања без уља, потпуно прилагођавање чистом и прецизном пнеуматском радном окружењу.

3. Изванредне карактеристике производа

  3.1 Ултра-компактно и лагано тело

     Цело тело вентила има минијатуризован интегрисани дизајн са изузетно малим простором. Савршено је погодан за уграђену инсталацију опреме, монтажу на панел и распоред уског простора, остварујући оптимизацију заузимања простора за минијатурне пнеуматске системе.

  3.2 Флексибилни цевовод са једним додиром

     И ИН и ОУТ портови подржавају слободно пребацивање равних и коленастих типова. Компатибилан са метричким φ4/φ6 и империјалним пнеуматским цевима од 5/32"/1/4". Инсталација плуг-ин-а без алата значајно побољшава ефикасност цевовода и модификације на лицу места уз снажну компатибилност.

  3.3 Регулација стабилног притиска високе прецизности

     Професионални манометар од 0–0,8 МПа опремљен је тачношћу регулације од ±5% ФС. Пружа ултра-стабилан излазни притисак за сценарије прецизности са малим протоком као што су аутоматско дозирање, вакуумска адсорпција радног комада, микро дување ваздуха и контрола позиционирања, ефикасно избегавајући флуктуације притиска које утичу на прецизност производа.

  3.4 Разноврсне методе монтаже

     Подржава независну директну инсталацију и интегрисану кластер инсталацију носача. Може се флексибилно прилагодити различитим захтевима за распоред опреме, реализујући независну регулацију притиска у једној тачки и интегрисану централизовану контролу притиска у више петљи.

  3.5 Издржљиве и поуздане перформансе

     Тело вентила је направљено од легуре алуминијума високе чврстоће и материјала смоле, са одличном отпорношћу на корозију и структурном стабилношћу. Радна температура се креће од 0℃ до 60℃ (окружење без смрзавања), обезбеђујући стабилан рад током дугог циклуса у сценаријима индустријске производње.

4. Опште техничке спецификације

5. Правила кодирања модела и примери избора

  5.1 Потпуна дефиниција модела

     Стандардни формат модела: РВУМ - [Тубе Спец] - [Тубе Спец] - [Суфикс]

     • РВУМ: Шифра серије за ултра-компактни мини регулатор притиска са клипом

     • Код спецификације цеви: 04=φ4мм, 06=φ6мм, 08=φ8мм

     • Суфикс А: Опремљен прецизним манометром

 5.2 Уобичајени случајеви примене модела

     • РВУМ6-6: Основни модел са φ6 правим улазом + φ6 правим излазом, за конвенционална минијатурна пнеуматска кола

     • РВУМ6-6-А: φ6 прави улаз и излаз са уграђеним манометром, остварује визуелну регулацију притиска

     • РВУМ4-6: φ4 прави улаз + φ6 коленасти излаз, асиметрични модел малог калибра за уски простор и цевоводе са микро протоком

6. Типични сценарији примене

     • Опрема и алати за микро аутоматизацију: Широко се користи у 3Ц електронској опреми, медицинским уређајима, малим роботским рукама и прецизним алатима.

     • Прецизна контрола малог протока: Професионално за аутоматско дозирање, вакуумску адсорпцију радног комада, чишћење микро-ваздухом и прецизну контролу притиска позиционирања.

     • Компактни интегрисани систем: Идеално за уграђену инсталацију опреме, уградњу у панел и интегрисане пнеуматске системе са више петљи.

     • Задњи круг соленоидног вентила: Директно инсталиран низводно од електромагнетних вентила за смањење секундарног притиска и стабилан излаз притиска, елиминишући флуктуације ваздушног притиска.

7. Водич за поређење и избор серија производа

Резиме једне реченице

     Мини регулатор притиска серије СОЛХ РВУМ интегрише ултра-компактну величину, флексибилне цеви једним додиром и прецизну регулацију притиска од 0,1–0,8 МПа, што је најприкладније решење за стабилизацију притиска високе стабилности за микро пнеуматска кола са ограниченим простором и прецизну аутоматизовану опрему малог протока.
