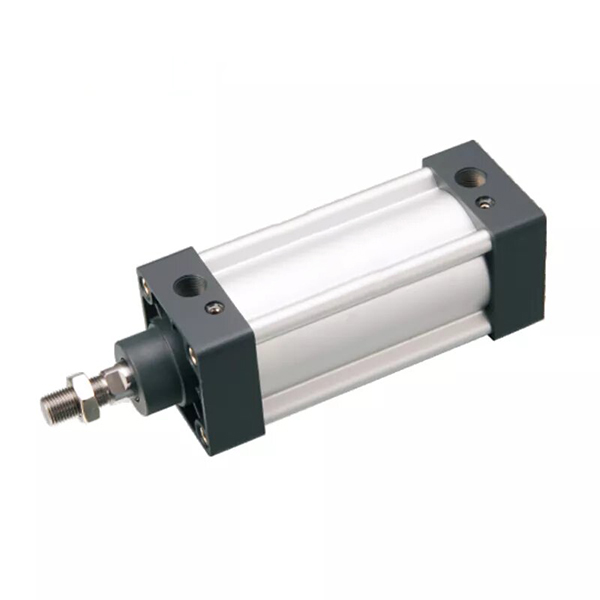

Стандардни цилиндар са слободним профилом без полуге серије СИ | ИСО 15552 Пнеуматски цилиндар

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне карактеристике

     СОЛХ СИ серија је стандардни цилиндар са двоструким дејством високе прецизности у потпуности усклађен саИСО 15552 (бивши ИСО 6431 / ВДМА 24562) међународним стандардима, упоредо са Фесто ДНЦ серијом. Са алуминијумским профилним цилиндром у облику звезде без спојне шипке, нема изложених спојних шипки, уграђене жлебове за магнетне прекидаче, двострано подесиви ваздушни одбојник и потпуну ИСО компатибилност прибора. Са врхунском крутошћу, анти-торзионим перформансама, дугим радним веком и чистим изгледом, служи као главни цилиндар средњег опсега ИСО стандарда који замењује традиционалне СЦ цилиндре са полугом, савршено погодан за опрему извозног квалитета и стандардизоване аутоматизоване машине.

  1.1 Стандардна компатибилност

     Потпуно је у складу са индустријским стандардима ИСО 15552 и ВДМА 24562. Све монтажне димензије, интерфејси и додаци су потпуно заменљиви са глобалним мејнстрим ИСО цилиндрима као што су ДНЦ, СЕ и ДСБА, подржавајући замену без модификација и стандардизовано састављање серије.

  1.2 Оптимизована структура профила

     Прихвата интегрисану цилиндарску цилиндарску цев од алуминијумске легуре у облику звезде без изложених вучних шипки. Целокупна структура пружа високу крутост, одличну способност против торзије, уредан и отпоран на корозију изглед. Резервисани стандардни жлебови за магнетне прекидаче са обе стране омогућавају директну инсталацију сензора серије ЦМСЕ, ДМСЕ и ЦС1 без додатних носача.

  1.3 Разноврсно кретање и функционални деривати

     • Стандард СИ: Покретно кретање са једним полугом двоструког дејства, универзални стандардни модел за већину аутоматизованих сценарија

     • СИД дупли штап: Излаз штапа са два краја, остварујући синхрони рад и побољшану стабилност против торзије

     • СИЈ подесиви ход: Двострука шипка са подесивим граничним наврткама за прецизно фино подешавање хода

     • СИЛ тип који се може закључати: Опремљен уређајем за закључавање крајњег или произвољног положаја за сигурно држање притиска и фиксирање положаја

     • СИФ вентил интегрисаног типа: Интегрисани соленоидни вентил серије 4М, интегрисани дизајн вентил-цилиндар ради уштеде простора за инсталацију

     • СИК Анти-торзиони тип: Квадратна структура клипњаче за ултра-високу прецизност позиционирања против торзије

  1.4 Систем бафера високих перформанси

     Стандардно опремљен садвострано подесиви ваздушни пуфер + ППВ еластични јастук. Ход одбојника се повећава пропорционално са провртом цилиндра, ефикасно смањујући удар и буку током рада велике брзине и великог оптерећења, обезбеђујући стабилно циклично кретање са ниским вибрацијама.

  1.5 Издржљиво заптивање и конфигурација материјала

     Усваја двоструку једносмерну компензациону заптивну структуру у облику слова И, са ултра-ниским почетним притиском (0,1 МПа), стабилним радом без уља и продуженим веком трајања. Клипњача је направљена од 45# челика са тврдим хромираним слојем, пружајући одличну отпорност на хабање, отпорност на рђу и структурну стабилност.

  1.6 Конфигурација магнетне индукције

     Подржава уграђени магнетни прстен (-С конфигурација) као стандард, компатибилан са магнетним прекидачима АирТАЦ ЦМСЕ, ДМСЕ, ЦС1-Б/Ф/У серије, постижући детекцију положаја клипа у реалном времену и аутоматизовано повезивање сигнала.

2. Комплетна правила именовања модела и примери поруџбина

  1. Типични код модела: СИ 50×150-С-ФА

 2. Објашњење кода серије изведеница

     • СИД: Двоструки штап двоструког дејства, двоструки излаз шипке за синхрони рад и перформансе против торзије

     • СИЈ: Подесиви ход типа двоструке шипке са наврткама за фино подешавање за флексибилну калибрацију хода

     • СИЛ: Тип који се може закључати са крајњим положајем или закључавањем произвољног положаја за сигурно позиционирање

     • СИФ: Електромагнетни вентил интегрисаног типа, вентил-цилиндар интегрисана структура за уштеду простора

  3. Пример стандардног налога

     СИ 63×200-С: 63мм отвор, 200мм ход, са магнетним прстеном, стандардни подесиви ваздушни одбојник

3. Основни технички параметри (стандардни тип)

4. 0,6 МПа теоретски графикон потиска и затезања (појединачна шипка, сигурносни фактор ≥2)

5. Прибор за монтажу и изведени модели

  5.1 Стандардни ИСО универзални типови монтаже (потпуно заменљиви са ДНЦ/СЕ)

     • ФА/ФБ: Монтажа предње прирубнице / задња прирубница за равну фиксну инсталацију

     • ЦА/ЦБ: Једноструки / Двоструки спој за монтажу на шарке

     • ЛБ: Носач за монтажу за бочну фиксну инсталацију

     • ТЦ/ТЦМ: Клип / Магнетни клип за позиционирање средњег замаха

     • L: Бочна монтажа за компактан распоред простора

     Универзална додатна опрема: И/И/У/Ф спојеви, плутајући спојеви, лежајеви на крају шипке, потпуно компатибилни са свим ИСО 15552 стандардним цилиндрима.

  5.2 Предности серије основних деривата

     • СИД дупли штап: Синхрони излаз са два краја, побољшана структурна стабилност и способност против скретања

     • СИЈ подесиви ход: Флексибилно фино подешавање хода ради прилагођавања променљивим захтевима радног хода

     • СИЛ тип који се може закључати: Поуздано закључавање и држање притиска како би се спречило одступање положаја при искључењу или промени оптерећења

     • СИФ вентил интегрисаног типа: Интегрисани дизајн електромагнетног вентила, поједностављен ваздушни круг, смањен простор за инсталацију и трошкови монтаже

     • СИК Анти-торзиони тип: Специјална квадратна структура клипњаче за високо прецизно позиционирање против торзије

6. Сценарији апликација и поређење избора (СИ вс СЦ вс ДНЦ)

  6.1 Сценарији приоритетних апликација за СИ серију

     • Извозна опрема и аутоматизоване машине по европском стандарду које захтевају заменљивост интерфејса ИСО 15552

     • Производне линије за аутоматизацију захтевају чист изглед без везице и компактну инсталацију раме уз раме

     • Радни услови захтевају већу крутост, анти-торзионе перформансе и дужи радни век од СЦ цилиндара, са бољим перформансама трошкова од ДНЦ цилиндара

     • Универзално линеарно потискивање, пресовање, позиционирање, руковање, монтажа, паковање и аутоматизација машина алатки

  6.2 Поређење основног модела

7. Водич за брзи избор у 3 корака

     1. Избор величине отвора: Изаберите пречник отвора према стварном хоризонталном/вертикалом оптерећењу и потражњи за потиском, резервишите најмање 50% сигурносне границе; надоградите 1~2 величине отвора за ексцентрично оптерећење и конзолне радне услове.

     2. Избор потеза: Додајте сигурносну маргину од 20~50 мм на основу стварног радног хода; максимални конфигурабилни ход до 2000 мм.

     3. Функционална конфигурација: Стандардна конфигурација са -С магнетним прстеном + ППВ подесиви ваздушни пуфер; изаберите СИД за двоструку шипку, СИЈ за подесиви ход, СИЛ за функцију закључавања и ФА/ФБ/ЦА/ЦБ/ЛБ/ТЦ за одговарајуће методе монтаже.

Резиме једне реченице

     Стандардни цилиндар ИСО 15552 без везице серије СОЛХ СИ има интегрисану структуру профила, високу крутост, подесиви ваздушни тампон и потпуну универзалну заменљивост, што је исплатива замена средњег опсега за традиционалне СЦ и увезене ДНЦ цилиндре, широко применљиву за стандардизовану и аутоматизовану опрему за извоз.
