Цилиндар триаксијалне шипке ТЦ серије | ТЦЛ/ТЦМ пнеуматски цилиндар високе крутости против торзије

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа и основне структурне карактеристике

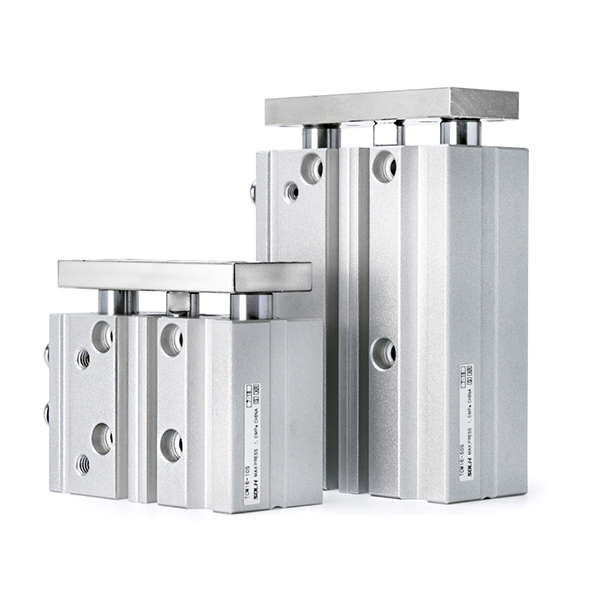

     СОЛХ ТЦ серија је триаксијални цилиндар водилице високих перформанси који усваја интегрисану двоструку водилицу + централну структуру клипњаче. Одликује се ултра-високом крутошћу, одличном способношћу против увртања, снажном отпорношћу на бочно оптерећење и прецизношћу прецизног позиционирања, ова серија покрива читав распон отвора од φ6мм до φ100мм, укључујући два основна модела: тип прецизног кугличног лежаја ТЦЛ и тип клизног лежаја за тешке услове рада ТЦМ. Широко се користи за компактне станице за гурање, подизање, заустављање и прецизне транслације, служећи као савршена замена за СМЦ МГП серију у стандардним сценаријима аутоматизације.

Кључне структурне предности

• Триаксијална структура ултра високе крутости: Опремљен са две челичне вођице високе чврстоће и једном централном клипњачом, интегрисана триаксијална структура пружа више него двоструко већу отпорност на торзију и капацитет бочног оптерећења од обичних цилиндара. Ефикасно спречава савијање и померање, прилагођавајући се ексцентричном оптерећењу и попречним условима рада са изузетном стабилношћу.

• Двоструке конфигурације лежаја за потпуне сценарије

￮ ТЦЛ (куглични лежај): Ултра-ниско трење, ултра-глатки ход и стабилан рад на високој фреквенцији, идеалан за прецизно подизање, брзу вожњу бициклом и захтјеве за кретањем са малим трењем.

￮ ТЦМ (клизни лежај): Усвајање клизне чауре од месингане легуре, одликује се одличном отпорношћу на хабање, отпорношћу на ударце и толеранцијом бочног оптерећења, савршено погодно за рад са великим оптерећењем, прашином и кочењем.

• Интегрисани танак и компактан дизајн: Погонска јединица и јединица за вођење су високо интегрисане како би се минимизирао укупан простор за инсталацију. Двоструки отвори за ваздух на горњој и бочној површини подржавају флексибилан распоред цевовода, прилагођавајући се различитим правцима цевовода на лицу места и компактним структурама опреме.

• Понављање високе прецизности: Рупе за прецизно позиционирање резервисане су на бази, задњој страни и плочи за причвршћивање како би се осигурала ултра-висока тачност понављања позиционирања. Четворострани магнетни жлебови прекидача подржавају инсталацију прекидача у више смерова, остварујући флексибилну и свеобухватну детекцију положаја хода.

• Стандардна Премиум конфигурација: Уграђени магнетни прстен (стандардни С магнет), гумени одбојници са два краја и дизајн без уља, без одржавања, у складу са стандардима чистог рада у радионици. Дизајн са двоструким дејством са стандардним ходом у распону од 5 мм до 500 мм покрива скоро све конвенционалне аутоматске погонске потезе.

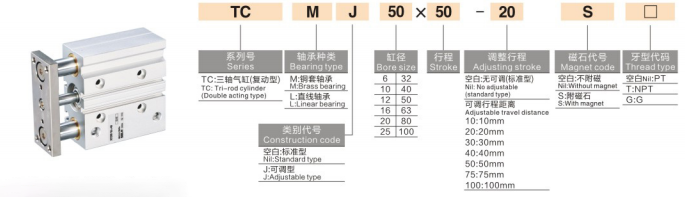

Комплетна правила именовања модела

Примери модела: ТЦМ20-50С | ТЦЛ16-30Ј-20С-Т

Стандардни референтни примери налога

• ТЦМ25-75С: отвор 25 мм, ход 75 мм, тип клизног лежаја са уграђеним магнетом

• ТЦЛ20-50Ј-20С: отвор 20 мм, стандардни ход 50 мм, подесиви ход 20 мм, прецизни тип кугличног лежаја са магнетом

• ТЦМ32-100С-Т: отвор од 32 мм, ход 100 мм, тип клизног лежаја са отпорношћу на високе температуре

Стандардни основни технички параметри

(Стандардни услови испитивања: 20 ℃ нормална температура, 0,5 МПа називни притисак)

1. Општи параметри перформанси

• Оперативни режим: Двоструко дејство повратно кретање

• Опсег радног притиска: 0.1~1.0МПа; Доказни притисак: 1,5 МПа

• Температура околине: -20℃~70℃ (конвенционално окружење без леда); -20℃~120℃ (-Т верзија са високом температуром)

• Радна брзина клипа: 50~500мм/с (φ6~63 мали и средњи отвор); 50~400мм/с (φ80/100 велики отвор)

• Буффер Моде: Стандардни двоструки гумени одбојник; опциони тампон ваздушног јастука за сценарије високог утицаја

• Режим подмазивања: Рад без уља, без одржавања, погодан за чиста индустријска окружења

2. Теоретски подаци о потиску (@0,5МПа, јединица: Н)

3. Подаци о тежини производа (50 мм ход, јединица: кг)

Поређење избора језгра ТЦЛ и ТЦМ

Методе монтаже и типични сценарији примене

1. Флексибилни дизајн са више носача

• Директна монтажа на тело: Резервисане рупе за шрафове на дну, бочним и крајњим странама за директно причвршћивање без потребе за додатним носачима, омогућавајући брзу монтажу и демонтажу за инсталацију на лицу места.

• Опциона помоћна опрема: Доступни су додаци за монтажу прирубница (Ф) и ножних носача (Л), који подржавају флексибилан хоризонтални и вертикални распоред ради прилагођавања различитим структуралним дизајном опреме.

2. Основне индустријске примене

• Аутоматизација транспортних линија: Заустављање радног предмета, подизање материјала и позиционирање палета; јака отпорност на ударце и перформансе против померања обезбеђују стабилан транспорт и ограничавајући рад.

• 3Ц електронска прецизна обрада: руковање ПЦБ-ом, позиционирање терминала и транслација лаких обрадака; висока прецизност против ротације гарантује прецизност монтаже и обраде без одступања.

• Машине за паковање: Погон материјала преграде, пребацивање силоса и гурање материјала на кратке удаљености; компактно тело савршено се прилагођава високо интегрисаном распореду опреме за паковање.

• Општа индустријска аутоматизација: Подизање убода, избацивање делова и вожња ексцентричним оптерећењем; интегрише функције цилиндра и вођице како би заменио традиционалне комбинације подељених цилиндара + водилице, поједностављујући структуру опреме и смањујући трошкове.

Поређење замене серије ТЦ и СМЦ МГП серије

Водич за брзи избор у три корака

1. Избор величине отвора: Израчунајте потребан потисак према стварном радном оптерећењу; изаберите величину проврта са теоретским потиском ≥ стварном оптерећењу × 1,5, резервишући 50% сигурносне границе да бисте избегли рад преоптерећења.

2. Избор типа лежаја: Изаберите ТЦЛ куглични лежај за прецизно позиционирање и глатке циклусе високе фреквенције; изаберите ТЦМ клизни лежај за тешке, прашњаве и радне услове са великим ударом.

3. Избор функционалне конфигурације

￮ Захтев за фино подешавање хода: Изаберите подесиви ход типа Ј (подесиви опсег од 0 ~ 50 мм)

￮ Захтев за детекцију положаја: Изаберите конфигурацију С магнета + вишесмерни магнетни прекидачи (четворострано инсталирани)

￮ Радно окружење на високим температурама: Изаберите опцију -Т отпорну на високе температуре (-20℃~120℃)

Резиме једне реченице

      Триаксијални цилиндар шипке СОЛХ ТЦ интегрише високу крутост, супер отпорност на бочно оптерећење и прецизне перформансе против ротације, са опцијама двоструког лежаја и опционим функцијама подесивог хода и високе температуре, служећи као најисплативија директна замена за СМЦ МГП серију за пуну сцену и аутоматизовано подизање положаја, заустављање.
