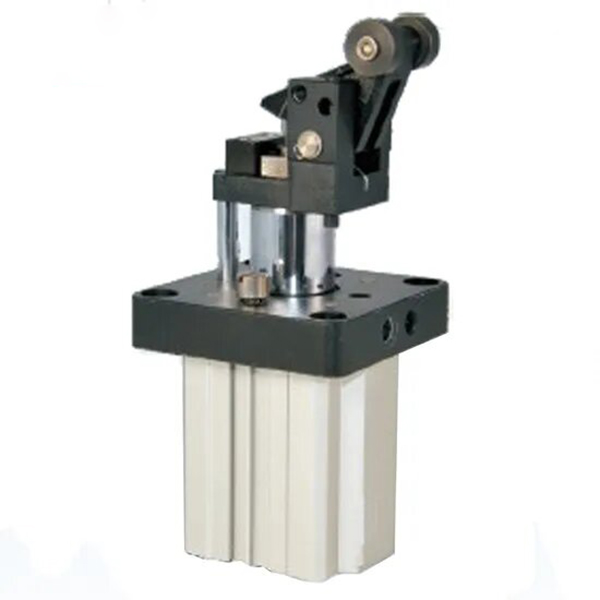

ТВХ / ТВМ серија цилиндар са полугом са ваљком | Самоблокирајући зауставни цилиндар за тешке услове рада

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне карактеристике

     СОЛХ ТВХ/ТВМ серија су цилиндри са чепом са полугом за тешке услове рада дизајнирани за аутоматизоване транспортне линије средњег и великог оптерећења. Покривајући величине отвора од φ20мм до φ80мм, серија има основне предности укључујући уграђени самоблокирајући механизам против одскока, стандардни подесиви хидраулични одбојник, структуру полуге високе крутости и интегрисану прирубницу. Стабилно рукује палетама од 30–300 кг и плочама за алат, које се широко користе за заустављање транспортера, позиционирање трансфера и спречавање померања станице, служећи као главно поуздано решење за заустављање за средње и тешке сценарије аутоматизације.

  1.1 Структура за појачавање силе ваљка полуге

     Усвајајући дизајн ваљка полуге са двоструким дејством, производ користи појачање силе полуге и принцип рада котрљајућег контакта. Пружа велику зауставну силу са малим ударом и глатким радом котрљања, ефикасно смањујући крути удар током заустављања радног предмета и штитећи и опрему и радне предмете.

  1.2 Језгра, самоблокирајућа функција против одскока

     Опремљен интегрисаним механизмом за самозакључавање као опциона надоградња. Након заустављања ударног предмета, цилиндар аутоматски закључава полугу како би спречио одскок и потискивање обратка уназад, елиминишући проблеме са померањем станице и значајно побољшавајући укупну стабилност производне линије и тачност позиционирања.

  1.3 Градирани хидраулични тампон систем

     • φ20/φ25 Смалл Боре: Усклађен са неподесивим хидрауличним пуфером, савршено се прилагођава условима рада са малим и средњим оптерећењем при малим брзинама са исплативим стабилним перформансама пуферовања.

     • φ32–φ80 Велики отвор: Опремљен подесивим хидрауличним одбојником. Корисници могу слободно да ротирају диск за подешавање како би променили отпор пригушења, усклађујући радне комаде различите тежине и брзине транспорта како би у потпуности апсорбовали енергију удара и постигли заустављање без удара.

  1.4 Дизајн високе крутости и дугог века

     Прихвата задебљану тврду хромирану клипњачу и тврдо анодизирано тело цилиндра, са одличном отпорношћу на хабање, отпорност на притисак и отпорност на удар. Стандардни дизајн рада без уља прилагођава се чистом производном окружењу и радним условима заваривања отпорним на прскање уз ниско одржавање и продужени век трајања.

  1.5 Флексибилна инсталација и распоред прекидача

     Стандардна прирубничка монтажа обезбеђује брзу и стабилну инсталацију. Тело цилиндра је унапред резервисано са жлебовима за монтажу сензора, који подржавају директну инсталацију магнетног прекидача без додатног прибора. Дизајн монтаже са 4 стране избегава сметње на лицу места уз снажну прилагодљивост распореда.

  1.6 Функционална диференцијација модела

     • ТВХ Сериес: Стандардна структура двоструког дејства са максималном зауставном силом, погодна за велика оптерећења и високофреквентне старт-стоп сценарије.

     • ТВМ Сериес: Двоструко дејство са уграђеном опружном структуром, остварује аутоматско отпуштање након нестанка струје, дајући приоритет опреми и безбедности особља за станице високог ризика.

2. Комплетна правила именовања модела и примери поруџбина

  1. Типични примери модела: ТВХ50-30СК-Ф, ТВМ63-30К-Ф

  2. Стандардни примери налога

     • Самоблокирајући модел средњег оптерећења: ТВХ50-30С-Ф (проврт φ50, ход 30 мм, хидраулични одбојник који се не може подесити, са функцијом самозакључавања)

     • Модел за сигурносно искључење: ТВМ63-30К-Ф (проврт φ63, ход 30 мм, подесиви хидраулични одбојник, уграђена опружна сигурносна структура, са самозакључујућим)

3. Општи технички параметри (20℃, 0,5МПа стандардно стање)

 3.1 Основне спецификације

     • Оперативни режим: ТВХ = Двоструко дејство; ТВМ = Двоструко дејство са уграђеном опругом

     • Опсег радног притиска: 0,05~1,0МПа; Доказни притисак: 1,5 МПа

     • Температура околине: -10℃~60℃ (окружење без леда)

     • Конфигурација бафера: φ20/φ25 = Неподесиви хидраулични одбојник; φ32~φ80 = Подесиви хидраулични одбојник

     • Режим подмазивања: Рад без уља

     • Метод инсталације: Стандардна прирубничка монтажа

  3.2 Стандардна комбинација проврта и хода

 3.3 Теоријска сила заустављања (Јединица: Н @0,5 МПа, Излаз полуге, ТВХ)

  3.4 Тежина производа (Јединица: кг @ Стандардни ход, ТВХ)

4. Смернице за конфигурацију и избор језгра

 4.1 Избор типа бафера

     • С Неподесиви хидраулични одбојник: Намењен за мале отворе φ20/φ25. Исплатив, погодан за мала оптерећења (≤50кг) и рад при малим брзинама (≤0,3м/с) са стабилним фиксним перформансама пуферовања.

     • К Подесиви хидраулични одбојник: Ексклузивно за велике отворе φ32–φ80. Подржава слободно подешавање пригушења, савршено одговара средњим и тешким оптерећењима (50–300 кг) и раду средње велике брзине (≤0,5 м/с), прилагођавајући се различитим радним условима.

 4.2 Избор функције самозакључавања

     • Ф Тип самозакључавања (препоручено): Аутоматско закључавање након заустављања ударног предмета, ефикасно спречавајући одскок радног предмета и померање станице. Идеалан за потпуно аутоматизоване континуалне транспортне линије, значајно побољшавајући радну стабилност.

     • Тип без закључавања: Применљиво само за сценарије са малим повратним ударом и ручним ресетовањем. Не препоручује се за аутоматске производне линије због лоше стабилности позиционирања.

  4.3 Избор режима рада

     • ТВХ двоструког дејства: Максимална сила заустављања са двосмерним контролисаним стезањем и отпуштањем. Оптимизовано за сценарије покретања и заустављања са великим оптерећењем и високом фреквенцијом.

     • ТВМ опруге двоструког дејства: Аутоматско отпуштање након нестанка струје, осигуравајући сигурност опреме и особља. Приоритет за опасне радне станице и апликације заштите од искључења.

5. Типични сценарији примене

     • Транспортне линије за средње и тешке услове рада: Специјализовано за заустављање, позиционирање трансфера и спречавање померања палета од 50–300 кг и плоча за алате у индустрији електронике, кућних апарата и логистике, пружајући стабилне перформансе ограничавања средњег и тешког оптерећења.

     • Аутоматизоване линије за руковање материјалом: Примењује се на средње-велике брзине (≤0,5м/с) радног комада који се зауставља на ваљкастим и тракастим транспортерима. Подесиви хидраулични одбојник постиже меко заустављање без удараца ради заштите радних предмета.

     • Машине алатке и станице за заваривање: Погодно за ограничавање утовара/истовара алатних машина и позиционирање уређаја за заваривање. Одликује га отпорност на ударце и спречавање шљаке заваривања, стабилно се прилагођава тешким индустријским радним условима.

     • АС/РС & АГВ прикључни системи: Користи се за стереоскопско заустављање палета у складишту и прецизно позиционирање АГВ пристајања. Самозакључујући дизајн против одскока обезбеђује стабилну акцију и поуздану повратну сигнализацију за интелигентне системе складиштења.

6. Водич за брзи избор у 3 корака

     1. Избор величине отвора: Изаберите отвор према тежини радног комада и радној брзини. Придржавајте се сигурносних стандарда: теоретска сила заустављања ≥ стварно оптерећење × 2. φ25 за оптерећење испод 50 кг; φ32/φ40 за оптерећење од 50–150 кг; φ50/φ63 за оптерећење од 150–300 кг.

     2. Избор типа бафера: Изаберите С неподесиви тампон за φ20/φ25 проврте; изаберите К подесиви одбојник за отворе изнад φ32 да бисте се прилагодили променљивој брзини и условима оптерећења.

     3. Избор функционалне конфигурације: Изаберите Ф самозакључавање за све аутоматске производне линије; усвојити ТВХ двоструко дејство за сценарије великог оптерећења и високе фреквенције; изаберите ТВМ тип са опругом за станице са приоритетом сигурности и заштитне станице без напајања.

Резиме једне реченице

     СОЛХ ТВХ/ТВМ серија цилиндра са полугом за средње тешке услове рада интегрише самоблокирајући механизам против одскока и степенасти хидраулички тампон систем, обезбеђујући стабилна, професионална решења за заустављање са малим ударом и високом безбедношћу за аутоматизоване транспортне траке од 30–300 кг и производне станице.
