Цилиндар са затварачем са фиксном висином серије ТВК | Компактни зауставни цилиндар за лаке и средње радне услове

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне карактеристике

     СОЛХ ТВК серија је цилиндар са затварачем фиксне висине за уградњу оптимизован за лаке и средње тешке аутоматизоване транспортне линије. Поседује компактну структуру каросерије, четири опциона типа краја шипке, доступност хидрауличног одбојника и опциону механичку функцију самозакључавања. Погодан за заустављање палета и алата од 10–150 кг, ограничавање станице и позиционирање трансфера, ТВК цилиндар служи као стандардно решење високих перформанси за сценарије аутоматизације лаких и средњих оптерећења.

 1.1 Дизајн фиксне монтажне висине

     Интегрисано тело фиксне висине обезбеђује брзу и једноставну инсталацију са великом прецизношћу позиционирања. Савршено се уклапа са стандардизованим распоредом транспортних станица, елиминишући процедуре подешавања висине и побољшавајући ефикасност постављања на лицу места.

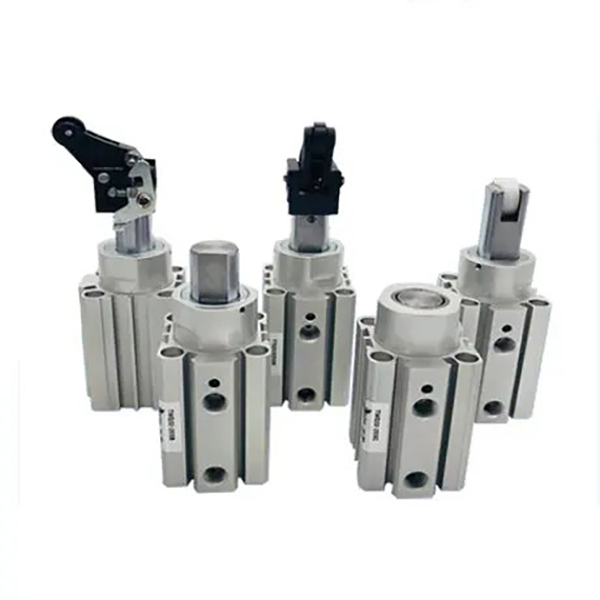

 1.2 Четири разноврсна типа краја шипке (основна предност)

     • Б Флат Род Типе: равна структура клипњаче против ротације пружа стабилне перформансе заустављања и јаку отпорност на ексцентрично оптерећење, одржавајући тачно позиционирање под условима бочне силе.

     • Ц округли тип шипке: Задебљана чврста округла клипњача са повећаном отпорношћу на удар, специјално дизајнирана за радне услове са великом бочном силом и захтевима за прецизно позиционирање алата.

     • Р тип полуге ваљка: Полуга + структура контакта за котрљање минимизира зауставни удар са глатким кретањем котрљања, идеално за континуирани рад транспортне линије великом брзином.

     • К подесиви тип полуге бафера: Уграђени подесиви хидраулични одбојник омогућава слободно подешавање отпора пригушењу да се прилагоди радним комадима различите тежине и брзине транспорта, постижући оптимални ефекат меког заустављања за променљиве радне услове.

  1.3 Опциона функција самозакључавања (Р/К верзија)

     Верзије са ваљком и бафер полугом подржавају опциону механичку самозакључавајућу структуру. Након заустављања ударца радног предмета, цилиндар аутоматски закључава полугу како би спречио одскок и потискивање уназад, ефикасно елиминишући померање радног предмета и значајно побољшавајући стабилност и конзистентност транспортне станице.

 1.4 Компактна величина и издржљива структура

     Тело цилиндра има тврду анодизацију, док клипњача има тврду хромирану оплату, пружајући одличну отпорност на хабање и отпорност на удар. Стандардни рад без уља прилагођава се чистом производном окружењу и сценаријима заваривања отпорним на прскање. Резервисани жлебови сензора на четири стране омогућавају инсталацију магнетног прекидача без структурних сметњи за флексибилан распоред.

  1.5 Различити режими рада

     Опциони стандардни режим са двоструким дејством и режими једноструког дејства (проширивање опруге/увлачење опруге) покривају аутоматски циклус, сигурносну заштиту од искључивања и захтеве за привремено заустављање, усклађујући различите индустријске логике управљања.

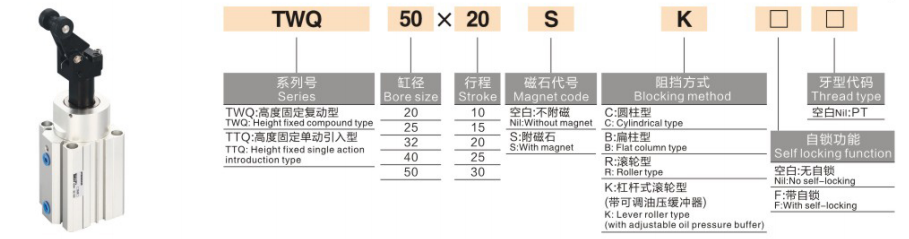

2. Комплетна правила именовања модела и примери поруџбина

  1. Типични примери модела: ТВК32-20СБ, ТВК50-30РК-Ф

 2. Стандардни примери налога

     • Стандардни модел са равним штапом: ТВК32-20СБ (проврт φ32, ход 20 мм, раван крај шипке стуба, гумени одбојник)

     • Самоблокирајући подесиви бафер модел: ТВК50-30РК-Ф (φ50 отвор, 30 мм ход, подесива хидраулична полуга одбојника, са функцијом самозакључавања)

3. Општи технички параметри (20℃, 0,5МПа стандардно стање)

  3.1 Основне спецификације

     • Оперативни режим: Двоструки, једносмерни (опруга се продужава / опруга увлачи)

     • Опсег радног притиска: 0,05~1,0МПа; Доказни притисак: 1,5 МПа

     • Температура околине: -10℃~60℃ (окружење без леда)

     • Конфигурација бафера: С = Дуал-енд гумени пуфер; К = Подесиви хидраулични одбојник + гумени одбојник са два краја

     • Режим подмазивања: Рад без уља

     • Метод инсталације: Стандардна прирубница фиксне висине

 3.2 Стандардна комбинација проврта и хода

  3.3 Теоријска сила заустављања (Јединица: Н @0,5 МПа)

  3.4 Тежина производа (Јединица: кг @ Стандардни ход)

4. Смернице за конфигурацију и избор језгра

  4.1 Избор типа краја шипке

     • Б равни тип колоне (препоручено): Дизајн против ротације и високе стабилности, погодан за мала оптерећења (10–80 кг) и рад при малим брзинама (≤0,3 м/с) без очигледног бочног удара.

     • Ц округли тип колоне: Задебљана структура шипке са јаком отпорношћу на удар, идеална за сценарије позиционирања алата са великом бочном силом.

     • Р тип полуге ваљка: Перформансе котрљања са малим ударом и глатке, савршене за транспортне линије велике брзине (≤0,5 м/с) и лаког и средњег оптерећења (30–100 кг).

     • К подесиви тип полуге бафера: Прилагодљиво пригушење и супериорна отпорност на удар, дизајниран за средња оптерећења (50–150 кг), високофреквентно старт-стоп и нестабилне радне услове.

  4.2 Избор функције самозакључавања

     • Ф Тип самозакључавања (препоручује се за аутоматске линије): Доступно само за Р/К верзије полуге. Спречава одскок радног комада и померање станице, значајно побољшавајући стабилност континуираног рада аутоматизованих линија.

     • Тип без закључавања: Исплативо решење за сценарије са мањим повратним ударом и ручним ресетовањем, не препоручује се за потпуно аутоматске производне линије.

  4.3 Избор режима рада

     • Доубле-Ацтинг: Максимална сила заустављања са двосмерном контролном акцијом, погодна за сценарије високе фреквенције и потпуно аутоматске контроле.

     • Једноструко дејство (пролећно продужење): Аутоматски се продужава да заустави радне предмете након нестанка струје, дајући приоритет безбедности за опасне станице и апликације заштите од искључења.

     • Једноструко дејство (повлачење опруге): Зауставља се са доводом ваздуха и аутоматски се ослобађа када се напајање искључи, прилагођено за нормално отворене транспортне линије и задатке привременог заустављања.

5. Типични сценарији примене

     • Лаке и средње тешке транспортне линије: Примењује се за заустављање, ограничавање и трансфер позиционирање палета од 10–150 кг и плоча за алате у електроници, кућним апаратима и прехрамбеној индустрији.

     • Линије за руковање материјалима велике брзине: Р/К структура полуге обезбеђује глатко заустављање без удара за лаке радне предмете велике брзине (≤0,5м/с) на ваљкастим и тракастим транспортерима.

     • Аутоматизоване станице за опрему: Компактно тело за једноставну инсталацију, широко се користи за ограничавање утовара/истовара машина алатке, позиционирање монтажне станице и заустављање контролне станице.

     • Линије за паковање и логистику: Идеално за заустављање картонских кутија и кутија за материјал, блокирање дивергентних станица и позиционирање слагања, одликује се високим трошковима и ниским одржавањем.

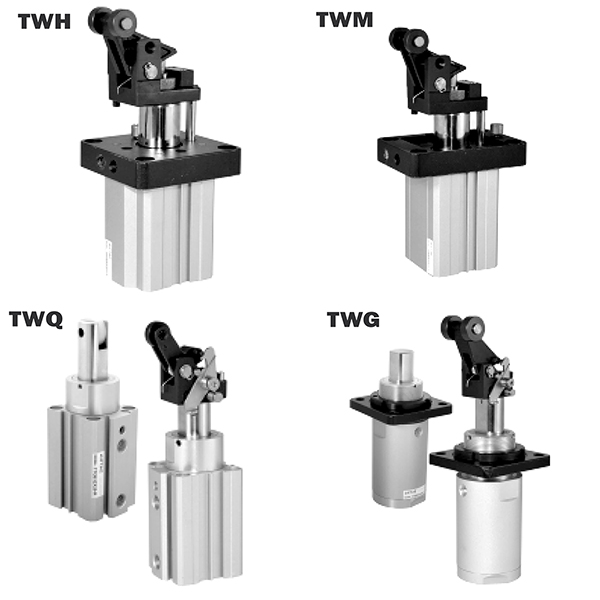

6. Брзо поређење ТВК и ТВХ/ТВМ серије

7. Водич за брзи избор у 3 корака

     1. Избор величине отвора: Изаберите отвор према тежини радног комада са фактором сигурности од 200% (теоријска сила заустављања ≥ стварно оптерећење × 2). Изаберите φ25/φ32 за оптерећење испод 80 кг; изаберите φ40/φ50 за оптерећење од 80–150 кг.

     2. Избор краја шипке и одбојника: Усвојите Б равну шипку + С гумени одбојник за сценарије мале брзине и мале брзине; изаберите тип Р ваљка за брзе линије са малим оптерећењем; изаберите К подесиви тип пуфера за услове рада средњег оптерећења и високе фреквенције.

     3. Избор функционалне конфигурације: Екуип Ф селф-лоцкинг за аутоматске производне линије; изаберите режим двоструког дејства за високофреквентну цикличну контролу; усвојити једноделни режим продужења опруге за станице са приоритетом сигурности и заштитне станице без напајања.

Резиме једне реченице

     Цилиндар за заустављање фиксне висине серије СОЛХ ТВК одликује се компактним дизајном, компатибилношћу са више крајева шипки и опционим самозакључујућим и подесивим бафер функцијама, обезбеђујући високе перформансе, стабилна и флексибилна решења за заустављање за 10–150 кг лаких и средњих аутоматизованих транспортних система.
