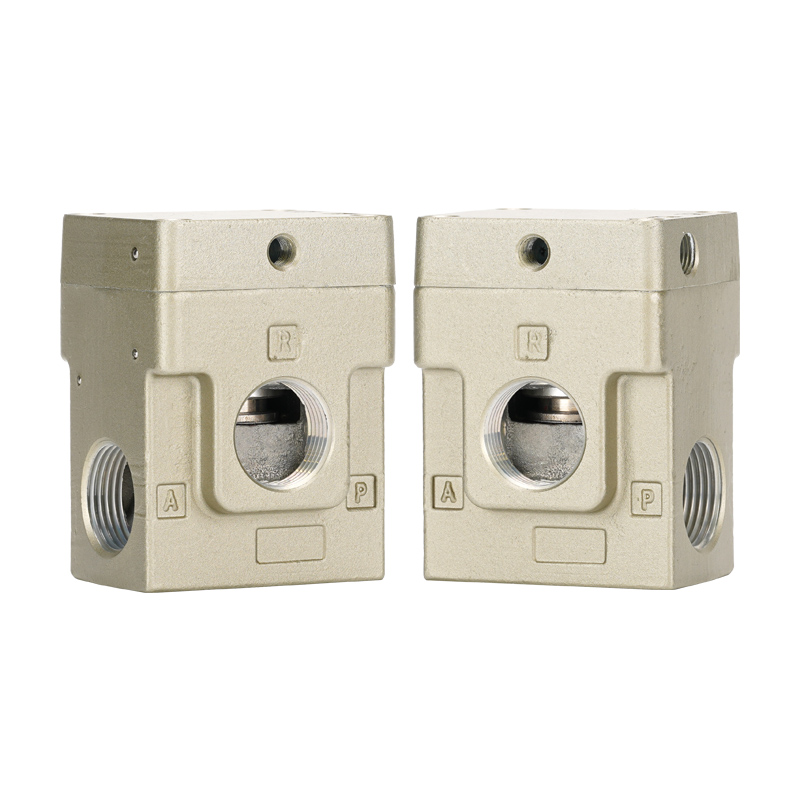

ВЕКС1 серија високог протока 3-смерни регулатор притиска растерећења

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     ВЕКС1 серија је 3-смерни регулатор притиска високог протока и високе прецизности који је развијен под СОЛХ од стране Рицхге Тецхнологи. Специјализован је за стабилно одржавање константног притиска, брзо издувавање и дво/вишестепену регулацију притиска за пнеуматска кола за тешке услове рада. То је главно решење за контролу притиска за резервоаре за ваздух под високим притиском, удувавање ваздуха велике запремине и опрему за погон цилиндара велике снаге велике снаге.

Основне карактеристике производа

1. Ултра-висок капацитет протока (суштинска конкурентска предност)

     -- Усваја уравнотежену структуру калема уместо традиционалног дизајна дијафрагме, са великим ходом отварања и ултра-ниским отпором протока.

     -- Пружа 3~5 пута већи проток од обичних регулатора серије АР како би подржао тренутну потражњу за тешким доводом ваздуха.

     -- Опремљен превеликим издувним отвором за преливање како би се остварило брзо растерећење притиска, стабилан противпритисак и ефикасно сузбијање флуктуације притиска.

2. Висока прецизна стабилизација притиска

     -- Хистереза ​​≤ 0,03 МПа

     -- Поновљивост ≤ 0,01 МПа

     -- Осетљивост ≤ 0,01 МПа Минимална флуктуација притиска, савршено погодна за прецизне услове рада са константним притиском и константним протоком.

3. Два опциона режима управљања

     -- Тип ваздушног пилота (ВЕКС1□00): Покреће се екстерним пнеуматским сигналом П1, примењив на даљинско управљање, радионице за заштиту од експлозије и системе за пребацивање притиска на више тачака.

     -- Тип екстерног соленоида (ВЕКС1□00+Г): Интегрисани уграђени пилот соленоидни калем са опцијама ДЦ24В / АЦ220В за реализацију аутоматског електричног пребацивања притиска.

4. Широки подесиви опсег притиска и отпор високог притиска

     -- Максимални улазни радни притисак: 1,0 МПа

     -- Опсег подесивог подешеног притиска: верзија ваздушног пилота: 0,05 ~ 0,9 МПа верзија пилота соленоида: 0,05 ~ 0,7 МПа5. Лако руковање и широко прилагођавање температуре· Слободна оријентација монтаже без ограничења угла

     -- Дизајн потпуно без подмазивања, компатибилан са сувим ваздушним круговима без уља

     -- Опсег радне температуре: 0 ~ 50 ℃; модел ваздушног пилота проширен на 0 ~ 60 ℃, перформансе против кондензације

Комплетна табела техничких спецификација

Класификација модела серије

     -- ВЕКС110□: Мале величине портова (01/02)

     -- ВЕКС120□: средње-мале величине портова (02/03)

     -- ВЕКС130□: средње величине портова (03/04/06/10)

     -- ВЕКС170□: Велике величине портова (10/12)

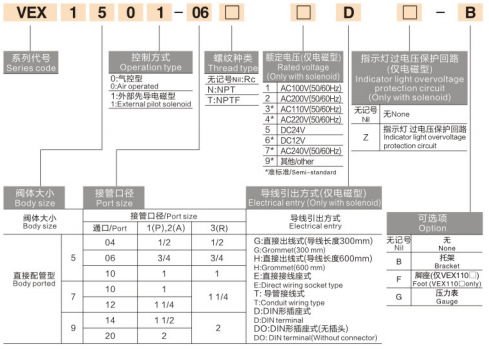

     -- ВЕКС190□: Екстра велике величине портова (14/20) Пример кода моделаВЕКС1300-03Г36-4-01

     -- 130 = Средња серија портова

     -- 0 = Тип ваздушног пилота (1 = Тип пилота соленоида)

     -- 03 = 3/8" навој порта

     -- Г36 = ДЦ24В интегрисани пилот соленоид (опциони додатак)

Типични сценарији примене

     -- Брза стабилизација притиска и брзо растерећење за велике резервоаре за складиштење ваздуха

     -- Опрема за издувавање ваздуха велике запремине: индустријске станице за уклањање прашине, сушење делова и прочишћавање ваздуха

     -- Цилиндри и ваздушни мотори велике снаге: стабилан погон великог протока за елиминисање пада притиска у цевоводу

     -- Двостепена / вишестепена контрола притиска: један регулатор за вишеструко пребацивање притиска преко пнеуматских или електричних сигнала

     -- Кругови за балансирање и контрола напетости: константна напетост за производњу филма/жица, опрема за пнеуматски баланс

Резиме једне реченице

     СОЛХ ВЕКС1 балансирани тросмерни издувни регулатор комбинује ултра-висок капацитет протока, високу прецизност на нивоу од 0,01 МПа, уграђену функцију ослобађања издувних гасова и два ваздушна/соленоидна управљачка режима, служећи као оптимални избор контроле притиска за пнеуматске системе за тешке услове рада који захтевају константну стабилизацију притиска и вишеструки прекидач притиска.
