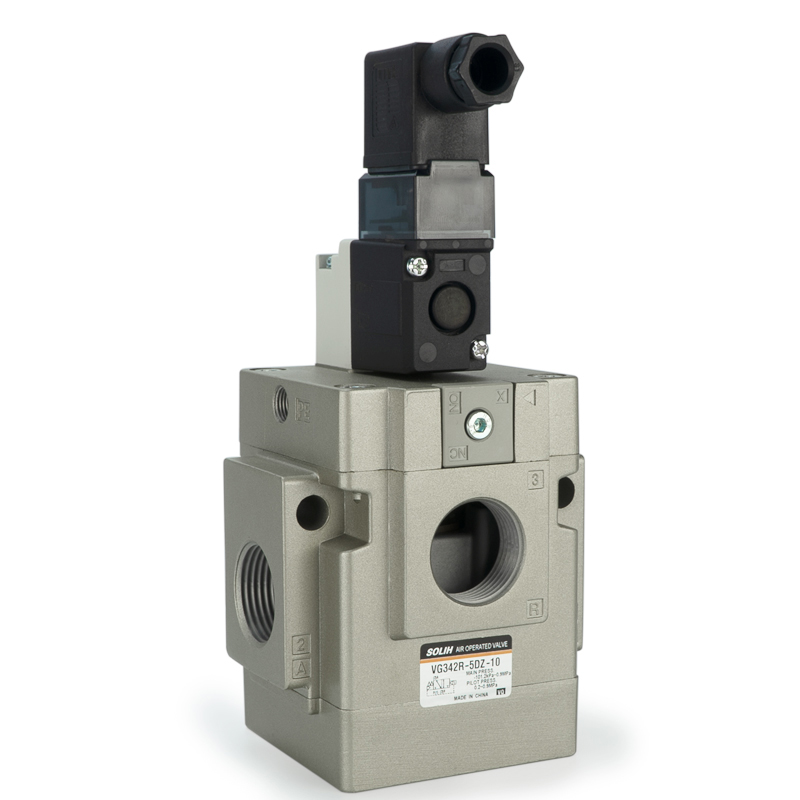

ВГ342 серија 3-смерног пилотског електромагнетног вентила | Вакуумски и пнеуматски контролни вентил високог протока

Бренд: СОЛХ од Рицхге Тецхнологи | Пнеуматски електромагнетни вентил високог протока мале снаге са 3 порта

1. Преглед производа

     СОЛХ ВГ342 серија је а3-смерни електромагнетни вентил високог протока са пилот-операцијом, професионално дизајниран за контролу ваздуха, вакуума и флуида ниског притиска у стандардним пнеуматским системима. Одликује га еластомерно заптивање, рад без подмазивања, ултра-ниска потрошња енергије и широка прилагодљивост притиска, подржава флексибилно пребацивање између нормално затвореног (НЦ), нормално отвореног (НО) и екстерног пилот режима путем једноставне замене поклопца. Са великим капацитетом протока, брзим одзивом и перформансама циклуса високе фреквенције, служи као универзални и ефикасни вентил за контролу језгра за вакуумске системе, пнеуматске актуаторе великог пречника и пнеуматску опрему са више кругова.

2. Основне карактеристике производа

     • Професионална структура куке и поуздано заптивање: Усваја 3-портни пилотски дизајн заптивке са високоеластичном еластомерном заптивном структуром, обезбеђујући нулто цурење, чврсто пресецање и стабилан дуготрајни циклични рад.

     • Широка прилагодљивост средњем и притиску: Погодно за компримовани ваздух и вакуумска окружења. Интерни пилот режим подржава 0,2~0,9МПа, док екстерни пилот режим покривапуни вакуум -101,2кПа до 0,9МПа, прилагођавајући се различитим условима рада ниског притиска и вакуума.

     • Без подмазивања и мало одржавања: Оптимизовани унутрашњи структурални дизајн елиминише потребу за подмазивањем уљем, смањујући дневне трошкове одржавања и избегавајући средње загађење, погодно за чисте индустријске сценарије.

     • Двоструки режими потрошње енергије и уштеда енергије: Стандардна ДЦ снага је само 4В; постижу типови мале снаге и дуготрајне енергије1,8 В ултра-ниска потрошња енергије, ефективно смањујући потрошњу енергије у раду опреме.

     • Супериорне перформансе великог протока: Максимални ефективни проток Ц-вредност достиже 38 дм³/(с·бар) и Цв вредност до 9,8. Подржава спецификације вишеструких калибара са ефективном површином пресека до 210 мм², испуњавајући захтеве за брзу вентилацију великог протока великих пнеуматских компоненти.

     • Флексибилно функционално пребацивање: Функција вентила може се слободно конвертовати између НЦ (нормално затвореног), НО (нормално отвореног) и екстерног пилот режима само заменом горњег поклопца, остваривањем вишенаменског једног вентила и смањењем трошкова инвентара модела.

     • Мултифункционална апликација: Може се користити као конвенционални он-офф контролни вентил, као и селекциони вентил и дистрибутивни вентил под екстерном пилот конфигурацијом, са изузетно високом компатибилношћу сцене.

3. Комплетне техничке спецификације

4. Електричне спецификације

 4.1 Називни напон

     • АЦ Волтаге: 100В, 110В, 200В, 220В, 240В (50/60Хз)

     • ДЦ Волтаге: 12В, 24В

  4.2 Потрошња енергије

     • Стандард ДЦ: 4В

     • Мала снага (тип И): 1.8В

     • Дуготрајно под напоном (тип Е): 1.8В

     • АЦ: Инрусх 12.7ВА / Холдинг 7.6ВА

  4.3 Метода ожичења

     • Г Тип: Ожичење директног излаза

     • Д Типе: тип ДИН утичнице (опционо са индикаторском лампицом / заштитом од пренапона)

5. Правила и тумачење модела кодирања

  Типичан пример модела: ВГ342-04Г-1А

     • ВГ342: Серијски код за 3-смерни клапни соленоидни вентил високог протока са пилотом

     • Код величине порта: 04=1/2", 06=3/4", 10=1"

     • Врста ожичења: Г=директна утичница, Д=ДИН утичница

     • Волтаге Цоде: 1=АЦ100В, 4=АЦ220В, 6=ДЦ24В

     • Цирцуит Моде: А=Нормално затворен (НЦ), Б=Нормално отворен (НО), Р=Спољни пилот

6. Типични сценарији примене

     • Контрола вакуумског система: Савршено за вакуумске усисне чаше, генераторе вакума и аутоматизована кола за држање и отпуштање вакуума.

     • Пнеуматски актуатори великог протока: Упарен са цилиндрима великог пречника и пнеуматским хватаљкама за постизање брзог и моћног пнеуматског дејства.

     • Кругови течности ниског и микро притиска: Стабилна контрола за пнеуматске и системе за транспорт флуида под ниским притиском.

     • Систем разводних вентила: Користи се као главни контролни вентил и вентил за избор/дистрибуцију за интегрисане пнеуматске системе са више кругова.

     • Опрема за уштеду енергије високе фреквенције: Погодно за аутоматизовану опрему која захтева честе акције укључивања-искључивања и дуготрајан рад који штеди енергију.

Резиме једне реченице

     СОЛХ ВГ342 серија 3-смерни електромагнетни вентил се интегришевелики проток, компатибилност са вакуумом, ниска потрошња енергије и функције које се могу пребацити у више режима, који је регулациони вентил високих перформанси, који штеди енергију и свестрани контролни вентил за вакуумске системе, пнеуматска кола великог протока и аутоматизовану опрему високе фреквенције.
