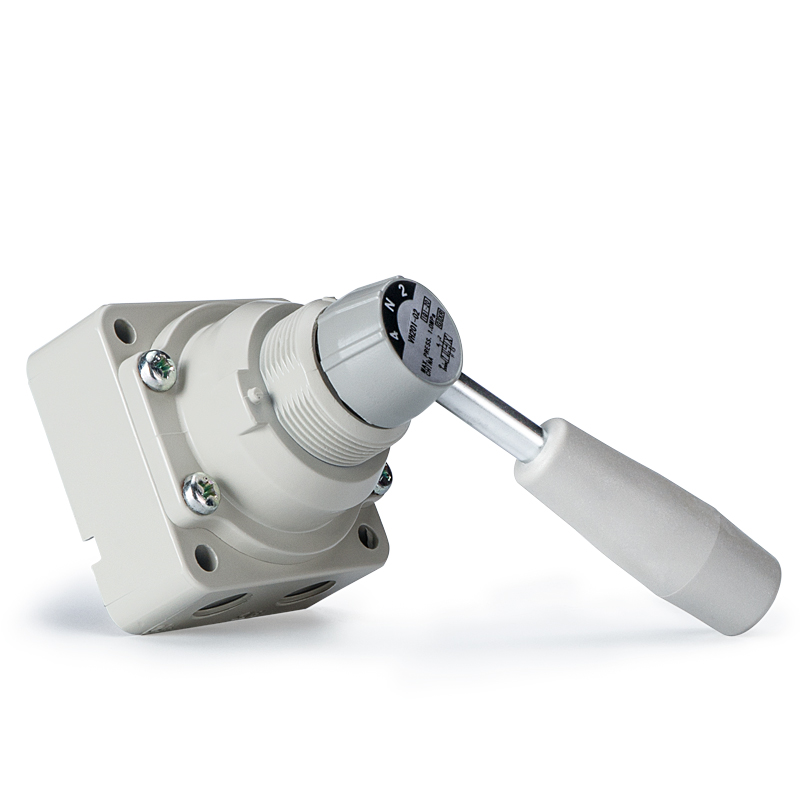

ВХ серија 4-смерни ручни ротациони ручни вентил

Бренд: СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     ВХ серија је 4-смерни ручни ротациони вентил којим се управља ротацијом ручке за 90° за пребацивање ваздушних кругова. Широко се користи за ручну промену правца, пуштање у рад опреме, заустављање у нужди и пребацивање извора ваздуха у пнеуматским системима, са једноставном механичком структуром, стабилном поузданошћу и јасном визуелном индикацијом положаја.

Основна структура и принцип рада

     -- Тип вентила: 4-смерни ручни ротациони вентил

     -- Режим рада: ротација ручке за 90° за пребацивање положаја

     -- Дефиниција порта: П улаз за напајање, А/Б радни излазни портови, Р издувни порт

     -- Три стандардне функције центра:

        1. Центар затворен (модел 200/210): Сви отвори су запечаћени у средишњем положају како би се одржао притисак у цилиндру

        2. Централни издувни систем (модел 201/211): Прикључци А и Б повезани са издувним гасом за потпуно ослобађање притиска

        3. 2-положај (модел 202/212): Нема централне позиције, само два стања П→А / П→Б

     -- Структура заптивања: Прецизна ротирајућа заптивка калема са ултра-ниским унутрашњим цурењем

     -- Опције монтаже: бочни цевовод / доњи цевовод; монтажа на панел / директна монтажа кућишта вентила.

Пуне техничке спецификације

  1. Универзални општи параметри

     -- Применљива течност: компримовани ваздух

     -- Пробни притисак: 1,5 МПа

     -- Максимални радни притисак: ВХ200/300/400: 1,0 МПа ВХ600: 0,7 МПа

     -- Температура околине и средње температуре: -5 ~ +60 ℃ (није дозвољено залеђивање)

     -- Угао ротације операције: 90°

     -- Захтеви за подмазивање: Без подмазивања; ИСО ВГ32 турбинско уље за подмазивање опционо

     -- Материјал: Тело вентила – легура цинка / ливени алуминијум; дршка – инжењерска смола

  2. Табела параметара величине серије и портова

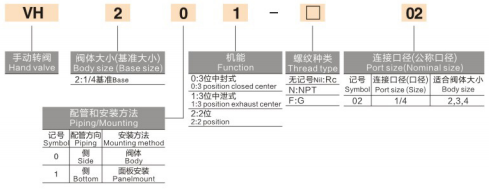

Објашњење кода модела

  1. Пример: ВХ210-02

     -- ВХ: Основни код серије

     -- 2: код величине (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Распоред цеви (0 = бочни порт, 1 = доњи порт)

     -- 0: Централна функција (0=центар затворен, 1=централни издувни систем, 2=2-положај)

     -- 02: Код величине порта (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Популарни стандардни модели

     -- ВХ210-02: 1/4", доњи цевовод, 3-положајни центар затворен (највише се користи)

     -- ВХ200-02: 1/4", бочни цевовод, 3-позицијски центар затворен

     -- ВХ201-02: 1/4", бочни цевовод, 3-позициони средишњи издувни систем

    -- ВХ310-03: 3/8", доњи цевовод, 3-положајни центар затворен

 Основне предности производа

  1. Интуитивно руковање са уграђеним закључавањем положаја

      90° ротирајућа ручка са јасно видљивим положајем прекидача; интегрисана механичка брава за позиционирање спречава случајне погрешне радње.

  2. Три опције централне функције за различите услове рада

     -- Центар затворен (200/210): Одржавајте притисак стезања цилиндра током гашења опреме

     -- Централни издувни систем (201/211): безбедно растерећење притиска и потпуно одзрачивање система за одржавање

     -- 2-Поситион (202/212): Једноставно двосмерно пребацивање без средњег положаја задржавања

  3. Веома флексибилан дизајн са више носача

     Подржава и бочне и доње распореде цевовода; Доступна су два начина уградње: уградна монтажа на панел или директно причвршћивање кућишта вентила.

  4. Робустан дуг радни век и без одржавања

      Издржљива ротирајућа заптивна структура са изузетном отпорношћу на прашину и контаминацију; није потребно рутинско подмазивање или одржавање.

Типични сценарији примене

     -- Ручно двосмерно пребацивање за пнеуматске цилиндре

     -- Привремена ручна контрола, одзрачивање притиска током пуштања у рад и одржавања опреме

     -- Изолација у случају нужде и искључење извора ваздуха за сигурносну блокаду машине

     -- Ручне тригер станице за полуаутоматску производну опрему

     -- Демонстрација пнеуматских кола и основно управљање наставним испитним столовима

Резиме једне реченице

     СОЛХ ВХ 4-смерни ручни ротациони ручни вентил карактерише ротациони рад за 90°, три измењиве централне функције, опције бочних/доњих цеви и методе монтаже са двоструким панелом/вентилима, који служе као стандардна универзална компонента за ручно пнеуматско пребацивање, пуштање у рад на лицу места и сигурносну изолацију ваздушног круга.
