ВМ1 (ВМ100) Серија Мини 2/3 отвора механички клапни вентил

Бренд: СОЛХ од Рицхге Тецхнологи

 Позиционирање производа

     ВМ1 (ВМ100) серија је минијатурни механички вентил са 2/3 порта који је потпуно заменљив са оригиналним СМЦ моделима. Усваја поуздану заптивну структуру са клапнама са ултра-компактним, лаганим обрисом, широким опсегом радног притиска који покрива вакуум и позитиван притисак, и обиљем изменљивих глава актуатора. Широко се користи за детекцију положаја опреме, детекцију границе хода, ручни рад у покрету и укључивање малог ваздушног круга на компактним аутоматизованим машинама.

Основне техничке спецификације (ВМ100 / ВМ1 серија)

  1 Основни параметри

     -- Типови кола: 2-портна (НЦ / НО), 3-портна (Н.Ц. / Н.О.)

     -- Структура: Директно делујући тип капе са чврстим заптивним перформансама

     -- Применљива течност: компримовани ваздух, инертни гас

     -- Опсег радног притиска: -100кПа ~ 1.0МПа (компатибилан са вакуумом)

     -- Сколска и средња температура: -5 ~ +60 ℃ (без унутрашњег залеђивања)

     -- Величине навоја портова: М5, Рц1/8 (НПТ1/8 и Г1/8 опционо)

     -- Капацитет протока: Цв=0,11, ефективна површина пресека 2,5 мм²

     -- Нето тежина: верзија бочног порта 60 г, верзија доњег порта 67 г (ултра-лагана)

     -- Опције распореда цеви: бочни порт, доњи порт

     -- Захтеви за подмазивање: рад без подмазивања

  2. Укупне димензије

     -- Модел бочног порта: 11 × 36 × 16 мм

     -- Модел доњег порта: 11 × 28 × 25 мм

 Дефиниција кола и радна логика (3 порта / 2 порта)

   1. Тип са 3 порта (ВМ13к, најпопуларнији)· Порт 1(П): Улаз за довод ваздуха

     -- Порт 2(А): Контролни излаз

     -- Порт 3(Р): Издувни отвор

     -- Нормално затворен НЦ: Неактивиран → П одсечен од А, А повезан са Р

     -- Нормално отворен НЕ: Неактивиран → П повезан са А, А одсечен од Р

   2. Тип са 2 порта (ВМ12к)

     -- Прикључак 1(П): Улаз течности

     -- Порт 2(А): Контролни излаз

     -- Нормално затворена логика: Ваздушни пролаз се отвара када се притисне, прекида се након отпуштања

Комплетан асортиман изменљивих глава актуатора

 1. Основни тип равног клипа

     -- ВМ130 / ВМ120: Стандардни клип од 4,8 мм

     -- ВМ130У / ВМ120У: кратак клип од 2,5 мм

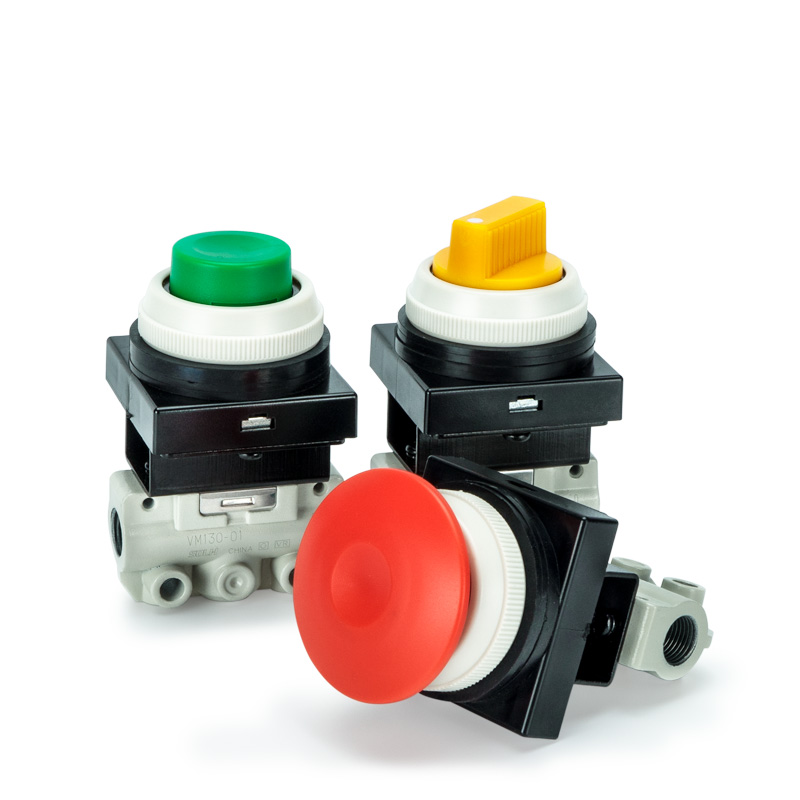

 2. Тип дугмета (ручно покретање)

     -- ВМ132 / ВМ122: Стандардно равно дугме

     -- ВМ132И / ВМ122И: Жута глава печурке за хитно заустављање и велику видљивост

     -- ВМ132Г / ВМ122Г: Зелено дугме индикатора

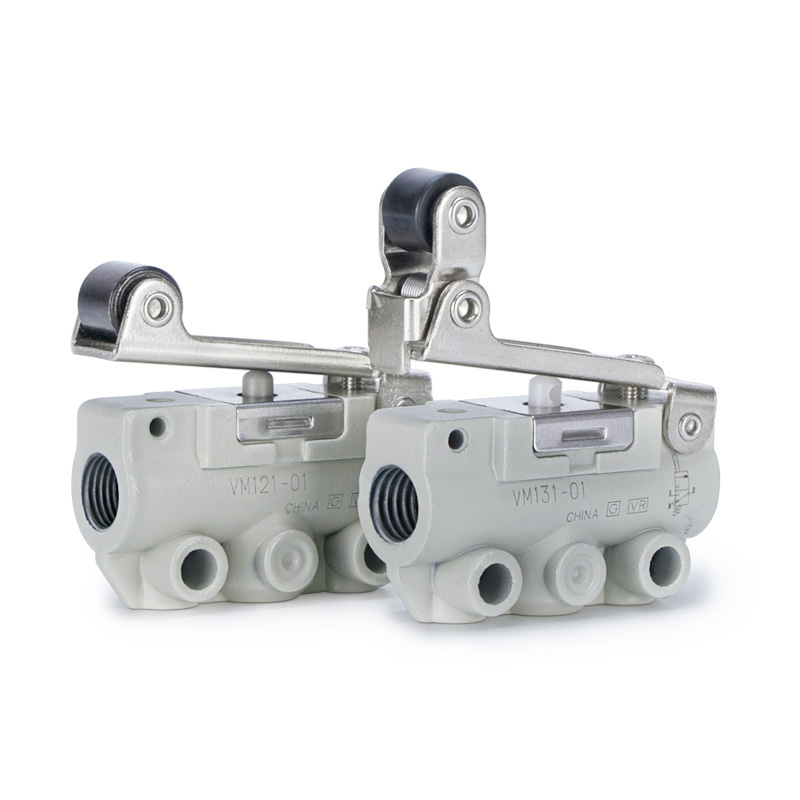

  3. Тип ваљкасте полуге (детекција хода и ограничења)

     -- ВМ131 / ВМ121: Стандардна равна полуга са ваљком

     -- ВМ131У / ВМ121У: Полуга ваљка за кратки ход

     -- ВМ133 / ВМ123: Једносмерна ваљкаста полуга против одскока

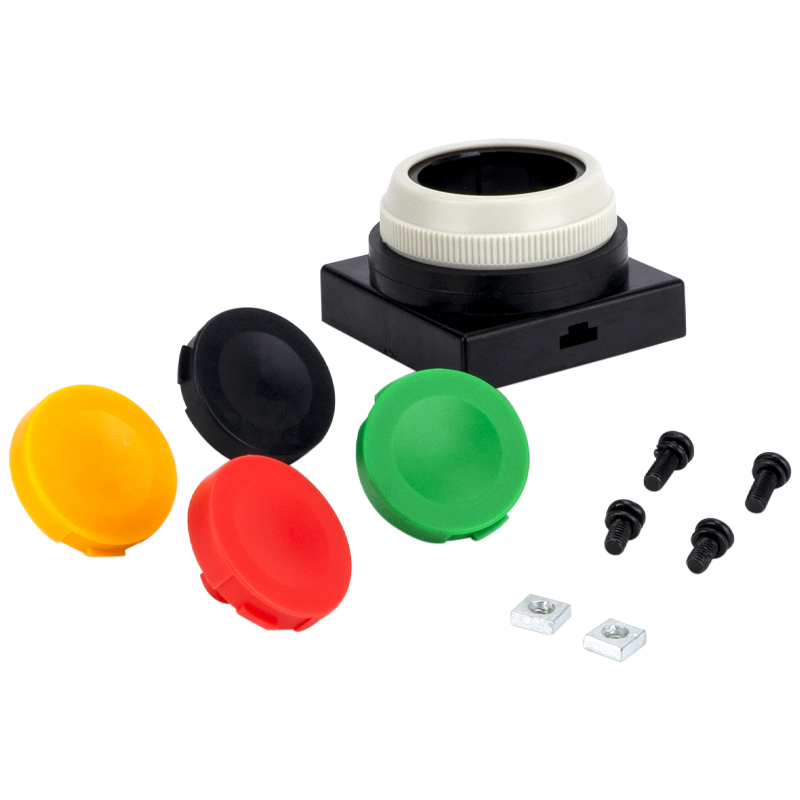

  4. Опциони додатни актуатори

     Полуга шарке, полуга за пребацивање, окретно дугме које се може закључати и више прилагођене главе окидача

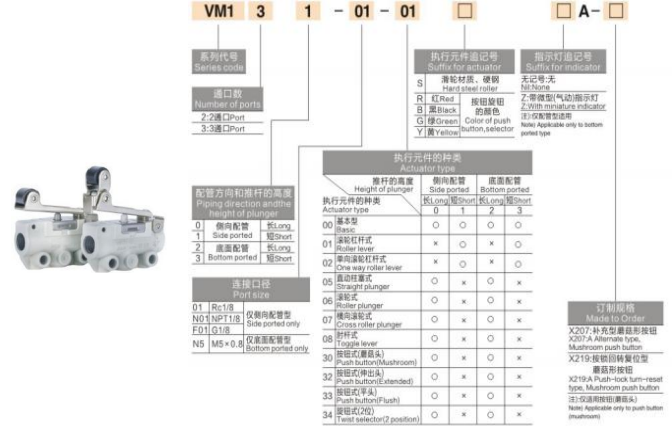

 Објашњење кода модела

  1.  (Пример: ВМ131-01-01А)

     -- ВМ131: коло са 3 прикључка + актуатор са ваљком

     -- 01: Код навоја порта (М5=М5; Рц1/8=01; НПТ1/8=Н01; Г1/8=Ф01)

     -- 01: Изглед бочног порта (02 = доњи изглед порта)

     -- Код суфикса: А=стандардни; И=жута печурка; Г=зелено дугме; У = кратак ход

  2. Уобичајени стандардни модели

     -- ВМ131-01-01А: 3-портна ваљкаста полуга, Рц1/8, бочни прикључак (највише се користи)

     -- ВМ132-М5-00А: равно дугме са 3 порта, М5 навој, доњи прикључак

     -- ВМ130У-01-Н01И: 3-портни кратак клип, НПТ1/8, жута глава за хитне случајеве

Основне предности производа

     -- Ултра-мала и ултра-лагана: само 60 г са уском ширином од 11 мм, савршено за уградњу у машину и густу инсталацију панела

     -- Широки универзални опсег притиска: Компатибилан са пуним вакуумом до 1,0 МПа позитивног притиска за вишенаменску контролу кола

     -- Издржљива структура заптивача: одлична непропусност, дуг радни век и јака отпорност на контаминацију прашине

     -- Флексибилни цевовод и монтажа: опције бочног / доњег порта, бочна монтажа, доња монтажа, опциона база носача (ВМ1-Б)

     -- Дизајн без подмазивања: Ниски трошкови одржавања и рад у петљи чистог ваздуха

     -- Комплетан портфолио актуатора: Одговара ручном покретању, ограничењу хода, сигурносном заустављању у нужди и свим сценаријима рада механичких окидача

Типични сценарији примене

     -- Прекидачи за гранични ход машине: Детекција повратне информације о позицији пуног хода цилиндра

     -- Ручно покретање и пуштање у рад опреме: Тастер на панелу за ручно тестирање ваздушних кола

     -- Сигурносна блокада и петље за заустављање у случају нужде: покретач главе жуте печурке за сигурност машине

     -- Мини шаблони и стезни елементи: пнеуматско пребацивање стезања / откопчавања

     -- Контролни кругови вакуума: Стабилно пребацивање под условима вакуума -100кПа

     -- Општа опрема за аутоматизацију: Механички окидач ваздушни сигнал и кола повратне информације о положају

Резиме једне реченице

     СОЛХ ВМ1 минијатурни механички клапни вентил карактерише ултра-лако компактно тело од 60 г, поуздано заптивање клапни, радни опсег пуног вакуума ~ 1,0 МПа, двострани/доњи распоред портова и комплетне измењиве главе актуатора, који служе као пожељни механички окидач вентил за контролу ваздуха за сву малу аутоматизовану опрему.
