ВМ4 (ВМ400) Серија средњи механички вентил са 3 прикључка

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     ВМ4 (ВМ400) серија је средње величине 3-портни механички вентил који је потпуно заменљив са СМЦ оригиналним моделима, позициониран између мини ВМ1 и стандардне серије ВМ2 високог протока. Подржава пун радни опсег од вакуума (-100кПа) до 1.0МПа позитивног притиска са универзалним Рц1/8 портом, двостраним/доњим распоредом цеви, робусном металном конструкцијом, ултра дугим веком трајања и комплетним измењивим главама актуатора. Широко прихваћено за детекцију границе хода, ручни рад у покрету и сигурносне склопове на опреми за општу аутоматизацију.

Основне техничке спецификације

  1. Основни општи параметри

     --  Шифра серије: ВМ400 (скраћено име ВМ4)

     --  Тип кола: 3/2-смерни; Нормално затворен (НЦ стандард), нормално отворен (НО опционо

     --  Структура: директно делујући тип капе, чврсто заптивање, отпоран на прашину, продужен радни век

     --  Применљива течност: компримовани ваздух, инертни гас

     --  Опсег радног притиска: -100кПа ~ 1,0МПа (компатибилан са вакуумом, предност у односу на ВМ2)

     --  Амбијентална и средња температура: -5 ~ +60 ℃ (није дозвољено унутрашње залеђивање)

     --  Нит порта: Рц1/8 (01); опционо НПТ1/8 (Н01), Г1/8 (Ф01)

     --  Перформансе протока: ефективна површина пресека 7 мм², Цв = 0,38

     --  Нето тежина: стандардни основни модел 110 г

     --  Распоред цеви: бочни порт (01), доњи порт (00)

     --  Подмазивање: без подмазивања; ИСО ВГ32 турбинско уље за подмазивање опционо

     -- Максимална фреквенција пребацивања: 60 ​​циклуса/мин за тастере/ваљкасте актуаторе; 6 циклуса/мин за главе дугмади/селектора

     --  Отпорност на ударце и вибрације: отпорност на ударце 1000м/с², отпорност на вибрације од 70м/с² (тешка индустријска класа)

  2. Спољне укупне димензије (мм)

     --  Верзија бочног порта: 18 × 30 × 57

     --  Верзија доњег порта: 18 × 30 × 62

  3. Дефиниција и логика 3-портног кола

     -- Прикључак 1(П): Главни улаз за довод ваздуха

     --  Порт 2(А): излазни порт контролног сигнала

     --  Порт 3(Р): Издувни отвор

     --  НЦ нормално затворена логика: Неактивирано → П одсечен од А, А повезан са издувним гасом Р; Након активирања → П се повезује са А, А искључује издувни гас Р

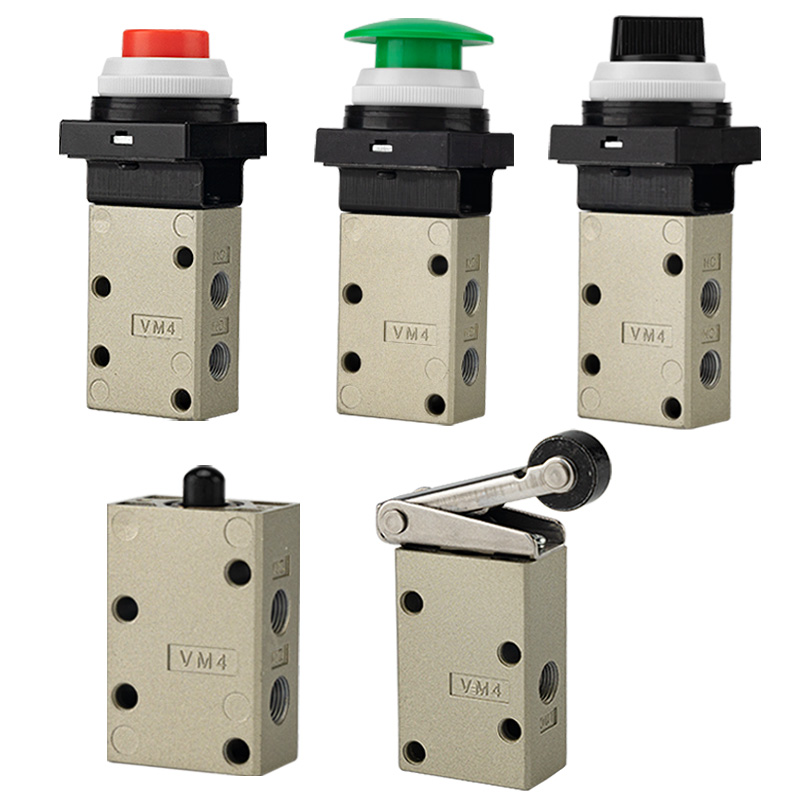

Комплетан асортиман изменљивих глава актуатора

  1. Тип ваљкасте полуге (најпопуларније за детекцију границе хода)

     -- ВМ431: Стандардна ПОМ пластична ваљкаста полуга

     -- ВМ431С: Полуга са ваљцима од каљеног челика за непрекидан рад отпоран на хабање

     -- ВМ432: Једносмерна ваљкаста полуга против одскока да би се елиминисала погрешна радња окидача уназад

 2. Равни тип клипа

     -- ВМ430: Стандардни основни модел са равним клипом, подржава прилагођене специјалне прикључке актуатора

  3. Дугме и главе за хитно заустављање са печуркама (ручно покретање и сигурносна блокада)

     -- ВМ432: Стандардно равно дугме

     -- ВМ432И: Глава жуте печурке високе видљивости за хитно заустављање

     -- ВМ432Р: Црвена печурка дугме за хитно заустављање

     -- ВМ432Г: Зелено индикаторско дугме

  4. Дугме / бирач / сигурносни актуатори који се могу закључати

     -- ВМ434: 2-позициони / 3-позицијски окретно дугме за избор

     -- ВМ435: Тастер који се може закључати да спречи случајно лажно окидање

     -- ВМ436: Погон полуге преклопне шарке

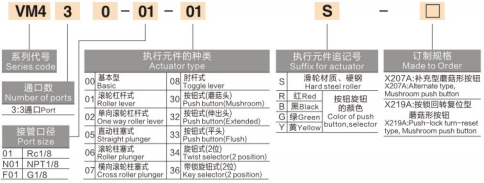

Објашњење кода модела

 1. (Пример: ВМ431-01-01С)

     -- ВМ431: коло са 3 прикључка + актуатор са ваљком

     -- 01: Код навоја порта (Рц1/8=01; Н01=НПТ1/8; Ф01=Г1/8)

     -- 01: Изглед цевовода бочног порта (00 = распоред доњег порта)

     -- С: Ваљак од каљеног челика (без суфикса = стандардни ПОМ пластични ваљак)

     -- Ознака суфикса боје: И = жута печурка, Р = црвена печурка, Г = зелено дугме

  2. Популарни стандардни модели

     -- ВМ431-01-01А: ПОМ ваљкаста полуга са 3 прикључка, бочни прикључак Рц1/8 (универзални модел опште намене)

     -- ВМ431С-01-01А: ваљак од каљеног челика са 3 прикључка, радни услови отпорни на хабање у тешким условима

     --  ВМ430-01-00А: Равни клип са 3 порта, доњи прикључак за прилагођени склоп актуатора

     -- ВМ432И-01-01А: 3-портни вентил за заустављање у нужди са жутим печуркама

Основне предности производа

     -- Ултра-широки опсег двоструког вакуума и позитивног притиска: стабилан рад од -100кПа вакуума до 1,0МПа, компатибилан и са вакуумском адсорпцијом и са стандардним круговима позитивног притиска (ВМ2 не може да подржи вакуум)

     -- Поуздана конструкција заптивача: одлична непропусност, отпорност на контаминацију прашине, брз одзив и ултра дуг радни век циклуса

     -- Универзални Рц1/8 стандардни навој: Широко прихваћена величина порта за општу аутоматизовану опрему са великом заменљивошћу

     -- Двоструки бочни/доњи распоред цеви: Флексибилан распоред инсталације за густо слагање панела и опрему са ограниченим простором

     -- Комплетан портфолио актуатора пуне серије: Полуга са ваљцима, клип, равно дугме, глава печурке у боји, ротационо дугме и главе које се могу закључати у потпуности покривају ограничење хода, ручно покретање, заустављање у нужди и захтеве за контролу бирача

     -- Робусна индустријска конструкција за тешке услове: чврсто метално тело вентила, опциони ваљак од каљеног челика и висока отпорност на ударце/вибрације за оштре континуиране производне линије

     -- Дизајн без подмазивања и без одржавања: Ниски оперативни трошкови и чисто окружење ваздушног круга без уља

Типични сценарији индустријске примене

     -- Детекција ограничења хода опреме: повратна информација о пуној позицији цилиндра и клизног стола са покретачем ваљкасте полуге

     -- Контролна кола вакуумске адсорпције и отпуштања (стабилан рад при негативном притиску -100 кПа)

     -- Ручно трчање и пуштање опреме у рад преко актуатора са дугметом на панелу

     -- Сигурносна блокада машине за хитне случајеве: жута / црвена глава печурке за брзо искључивање ваздушног круга

     -- Пнеуматско пребацивање убода и учвршћења за стезање / отпуштање петљи

     -- Високофреквентна механичка контрола окидача машина за паковање, штампање и текстил

     -- Повратне информације о сигналу положаја мале аутоматске радне станице и кола механичке сигурносне блокаде

Табела за поређење избора: ВМ1 / ВМ2 / ВМ4 серија

Резиме једне реченице

     СОЛХ ВМ4 средњи 3-портни механички вентил је опремљен универзалним прикључком Рц1/8, капацитетом протока Цв=0,38, компатибилношћу са пуним вакуумом ~1,0МПа, поузданим заптивачем, комплетним заменљивим актуаторима и двостраним/доњим распоредом цеви, који служи као пожељни радни медијум који захтева дуготрајну контролу механичког рада вентила. стабилне перформансе.
