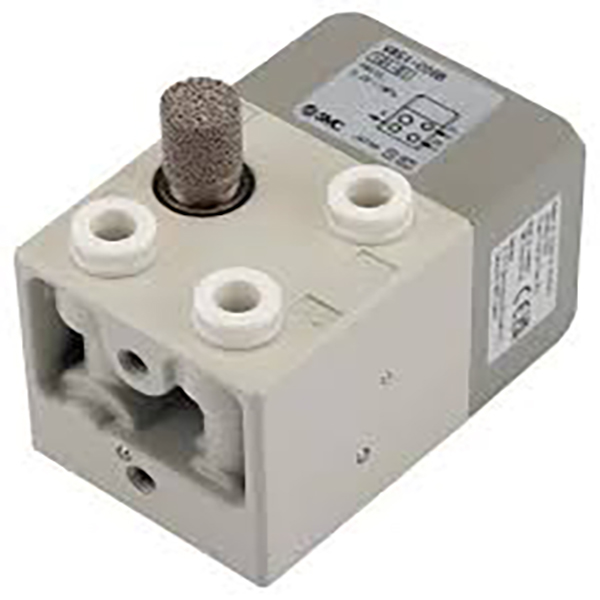

Пнеуматски дворучни сигурносни контролни вентил серије ВР51

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     ВР51 серија је наменски пнеуматски дворучни сигурносни контролни вентил. Његова основна безбедносна логика захтева да се два независна дугмета активирају истовремено у року од 0,5 секунди да би се генерисао излаз ваздуха. Посебно је развијен да спречи ручне незгоде пригњечења, прикљештења и сечења на хидрауличним пресама, машинама за закивање, опреми за сечење и другим опасним машинама, потпуно усклађен са ЕН ИСО 13851 и ЕН574 међународним стандардима безбедности.

Основни принцип рада и логика безбедности

1. Двоструки улаз И логика капије

     -- Два независна улазна порта за сигнал П1 и П2

     -- Излаз ваздуха на порту А се активира само када оба улазна сигнала стигну у временској разлици мањој од 0,5 секунди

     -- Довод излазног ваздуха се тренутно прекида ако се отпусти било које дугме или се изгуби један сигнал

2. Унутрашња механичка конструкција

     -- 3/2-краки 2-позицијски пнеуматски логички вентил без повратне опруге

     -- Уграђени механизам за праћење временског кашњења од 0,5 с како би се елиминисало једноручно секвенцијално варање

     -- Стандардни пригушивач унапред инсталиран на издувном отвору Р

Пуне техничке спецификације

     -- Применљива течност: компримовани ваздух

     -- Опсег радног притиска: 0,25 ~ 1,0 МПа

     -- Пробни притисак: 1,5 МПа

     -- Температура околине: -5 ~ +60 ℃ (залеђивање забрањено)

     -- Опције прикључка: Ц06: φ6 метрички утични спој за успоравање пламена Ц07: 1/4" империјални утични спој за успоравање пламена

     -- Нето тежина: прибл. 340 г

     -- Безбедносни сертификати: ЕН ИСО 13851, ЕН574, ЦЕ, РоХС

 Дефиниција кода модела

1. Пример: ВР51-Ц06-Б

     -- ВР51: Серијски код за дворучни сигурносни вентил

     -- Ц06 / Ц07: величина улазног порта Ц06 = φ6 конектор за цев Ц07 = 1/4" конектор за цев

     -- Суфикс Б: Опција монтажног носача Без суфикса = Верзија цеви са задњим портом Б = Опремљен металним држачем за монтирање (ВР51Б)

2.Популарни стандардни модели

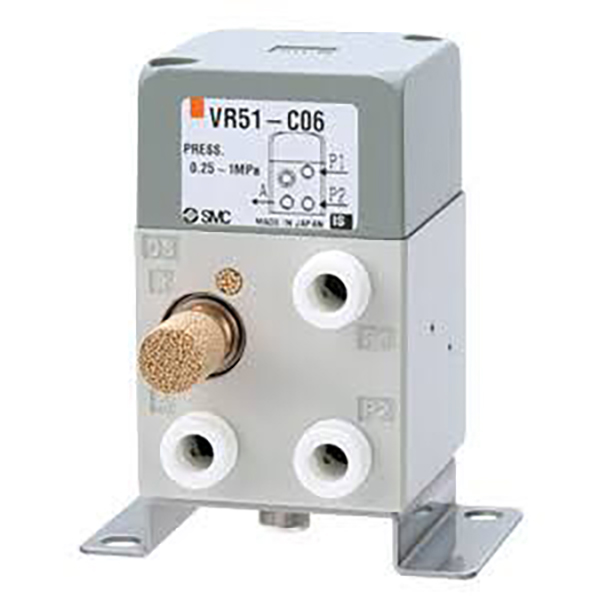

     --ВР51-Ц06: φ6 потисни, задњи цевовод (највише се користи)

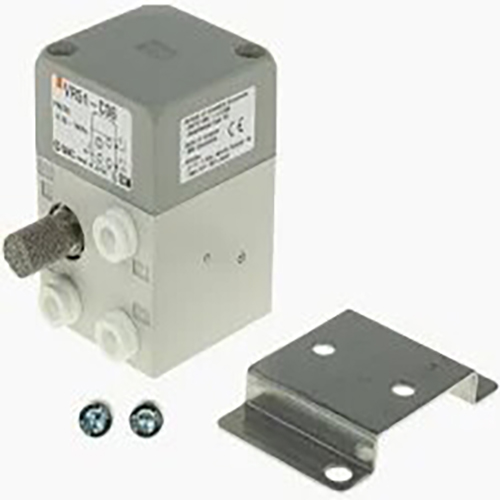

     --ВР51-Ц06Б: φ6 утискивање са држачем за монтажу

     --ВР51-Ц07: 1/4" потисни, задњи цевовод

Основне безбедносне предности

1. Обавезна синхрона дворучна операција Анти-Цхеат Дизајн

     Важећи излаз сигнала се активира само када обе руке активирају дугмад у року од 0,5 с; управљање једном руком не може активирати опрему. Машина се зауставља одмах када се отпусти било које дугме.

2. Потпуна пнеуматска конструкција за интринзичну безбедност

     100% на ваздушни погон без икаквих електричних компоненти; безбедносне перформансе остају непромењене током нестанка струје. Конструкција отпорна на експлозију ради поуздано у влажним, прашњавим и запаљивим радним окружењима.

3. Робусна дуговечна структура без одржавања

     Дизајн калема отпоран на хабање са одличним капацитетом против контаминације. Рад без подмазивања; пригушивач укључен као стандардни додатак за смањење оптерећења на монтажи на лицу места.

4. Флексибилна вишесмерна инсталација

     Подржава задњи или доњи распоред цеви. Опциони монтажни носач омогућава једноставну инсталацију панела и оквира опреме за различите распореде машина.

Типични безбедносни сценарији примене

     -- Пнеуматске пресе и машине за закивање: Дворучни окидач да би се избегле повреде од гњечења руку

     -- Машине за сечење и сечење: Обавезно активирање са два дугмета да би се спречиле незгоде при сечењу

     -- Станице за стезање и причвршћивање: Сигурносна блокада ради елиминисања ризика од прикљештења

     -- Помоћна опрема за бризгање и штанцање: Безбедно коло блокаде покретања

     -- Полуаутоматске производне линије: Заштита руку за опасне радне зоне

Резиме једне реченице

     СОЛХ ВР51 потпуно пнеуматски дворучни сигурносни вентил за блокирање има уграђену логику синхроне детекције од 0,5 с, потпуни ЕН ИСО 13851 сигурносни сертификат, 3/2-смјерни дизајн и утичне фитинге за успоравање пламена, који служе као стандардна сигурносна компонента за спречавање опасности од пригњечења и пригњечења руку на свим врстама опреме за обраду.
