ВСГ-12 изолациони цилиндар за одузимање ВЦБ круга

ВСГ-12 изолациони цилиндар за одузимање ВЦБ круга

   Уживамо у изузетно добром статусу међу нашим изгледима за нашу велику трговину врхунском квалитетом, конкурентном ценом и идеалном услугом металних приложених електричних преклопних уређаја, ЛВ дистрибутивни ормар, високонапонски метал-приложени преклопни плоча. Суочавање са будућношћу, наставићемо да подржавамо основне вредности интегритета, поштовања, иновација, страсти и професионалног тима, увек се придржавају цјенилачког приступа и вратите се глобалним купцима са висококвалитетним производима и услугама. Ослањамо се на своје богате људске ресурсе и одличне научне истраживачке услове да се прилагоди целокупном развоју тржишта иновативним механизмом. Свршавамо циљ "првог репутације и услуге прво" и придржавајући се принципа трговине и међусобне користи ". И срдачно ћемо сарађивати са пријатељима различитих кругова и код куће и у иностранству са новом гестом.

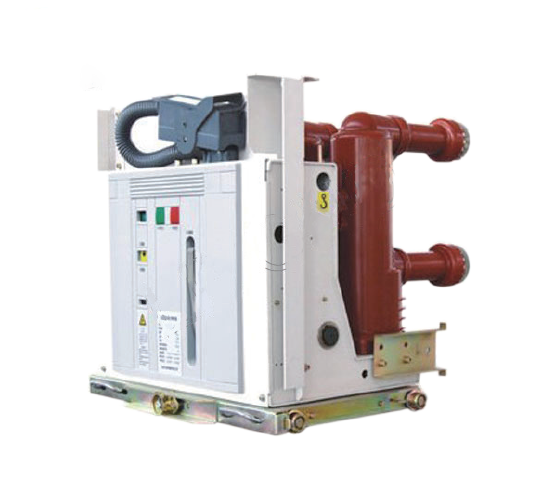

Затворени прекидач вакуумског круга

  ВСГ-12 Затворени прекидач вакумског круга високог напона (АББР.: Прекидач) је три фразе А.Ц. 50Хз Унутрашњи дистрибуцију напајања опремљеним називним напоном 12 кВ. Овај производ је у складу са ГБ1984-2003. Може се користити за заштиту и контролу опреме у опреми за мрежу и динамички дизајн индустријског и рударског предузећа. Погодан је за пребацивање оптерећења и честе операције са различитим имовином и могућношћу многих радних места пробијања струје кратког споја.

Затворени одводни прекидачи за вакуумски прекидачи погодни су за трофазне струјне системе са оценим напоном до 12 ~ 24кВ и фреквенције 50 / 60Хз. Широко се користе у електранама, подстаницама, петрохемијским, металургији, производњи и другим индустријама, аеродромима, стамбеним пределима итд. Контрола и штите електричну опрему, посебно за пригоде које је потребно да се управља ретко на називном тренутном тренутном структују кратког круга. Може се инсталирати у затвореној ваздушно изолованој преклопљивој плочи као што је КИН28 или АМС тип.

  Прекидач круга је направљен од зреле АПГ технологије. Примена ВД4 терминалне пуфера осигурава да је унутрашњи терминал поуздан у било којем оперативном окружењу. ВД4 може у потпуности испунити захтеве ГБ, ДЛ, ИЕЦ, ДИН, ВДЕ и стандарде других напредних индустријских земаља.

Вакуумски прекидач углавном се састоји од три дела: Вакуум АРЦ Претресноћа за гашење, радни механизам, носач и друге компоненте.

1. Вакуум АРЦ Претресно гашење

Према различитим типовима прекидача, постоје керамичке вакуумске коморе са спољним екранима, малим вакуумским коморама за гашење у вакуумским лукама у уздужним магнетним пољима у облику купаних купа и унутрашње заптивене стаклене коморе за гашење стаклених мехурића. Основна структура је следећа:

•  Здравствена изолациона шкољка: Акрилна изолациона систем састављен од керамике, стакла или микрокристалног стакленог цилиндра, покретни крајњи поклопац, фиксни крајњи поклопац и од нехрђајућег челика вакуум затворена контејнер. Да би се осигурала непропусност, поред строгих оперативних поступака у типу заптивања, сама материјал је такође потребан да би имао малу прозрачност и унутрашње ослобађање гаса.

• Проводни систем: Састоји се од фиксне проводљиве шипке, фиксне површине АРЦ-а, фиксног контакта, покретног контакта, покретне површине лука и покретне проводљиве шипке. Контакт структура може бити грубо подељена у три врсте: цилиндрични контакт, попречно магнетно поље Контакт утора закривљене површине са спиралним обликом и уздужни магнетни поље контакт. Тренутно, ова врста гашења АРЦ-а усваја дуготудиналну технологију магнетног поља, која има снажну и стабилну способност гашења АРЦ-а.

• Систем заштите: Окривени поклопац је неопходна компонента у уситњама за гашење вакуумског АРЦ-а, а постоје различите врсте заштитног поклопца, попут главне заштитне поклопце које окружују контакт тачку, заштитни поклопац цеви и оклоп за оклопљивање на напон. Функција главног оклопног поклопца је следећа: ① Да бисте спречили прскање производа на унутрашњи зид изолационе љуске током процеса АРЦ-а, на тај начин смањују истројну снагу љуске. ② Побољшање једноличности дистрибуције електричног поља у претресном комору АРЦ је корисно за смањење локалне снаге и промовисања минијатуризације вакуумског АРЦ-а за гашење у вакуумском АРЦ-у Цонненсаинг АРЦ производи и апсорпцију неке АРЦ енергије је корисно за опоравак диелектричне снаге АРЦ-а.

2 Радни механизам

Према различитим врстама прекидача, користе се различити радни механизми рада. Уобичајени механизми рада укључују пролећни радни механизам (ВС1), стални механизам за управљање магнетом и механизам за комбинацију (ВБД).

Остали делови: возила шасије, заграде изолације, изолатори итд.

Које су карактеристике вакуумских прекидача

• Снажан капацитет за ломљење, до 50ка; Након прелома, медијум између пукотина се брзо опоравља и нема потребе да замените медијум.
• Удаљеност отварања контакта је мала. Контакт размак од 10кВ вакуумског прекидача је само око 10 мм. Потребна оперативна моћ је мала, акција је брза, радни механизам рада се може поједноставити и да се живот може продужити. Генерално, одржавање није потребно за око 20 година.
• Кратко време за гашење лука, ниско лук напон, ниска лук енергије, лов губитак контакта и вишеструки прекиди.
• Род за мобилне уређаје има малу инерцију и погодан је за честу операцију.
•  Када радите прекидач, бука за радњи је ниска, чинећи га погодним за урбану употребу.
• АРЦ гашење или изолациони медији не користе уље и нема опасности пожара или експлозије.
• Глава за контакт је потпуно затворена структура која неће смањити своје перформансе због утицаја влаге, прашине и штетних гасова. Поуздан рад и стабилан радњу у ваздуху. Као независна компонента, АРЦ је за гашење за гашење АРЦ-а једноставно инсталира и испразнити.
• Током радног века прекидача вакуумског круга, контакт дио не захтева одржавање и инспекцију. Чак и ако се спроведе одржавање и инспекција, потребно је време потребно врло кратко.
• АРЦ се угаси у затвореном контејнеру, а лук и топли гас нису изложени.
• Опремљен је више функција за обраду, погодних за потребе апликација дистрибутивних мрежа

Предност:

• Једноставна структура
• Прилагодите ултра-ниском отпору вакуумским прекидачем
• Оптимизација прилагођавања и механизам модуларног опруге
• Погодно за честе операције
• Бесплатно одржавање, дуг радни век
• Веома поуздани перформансе

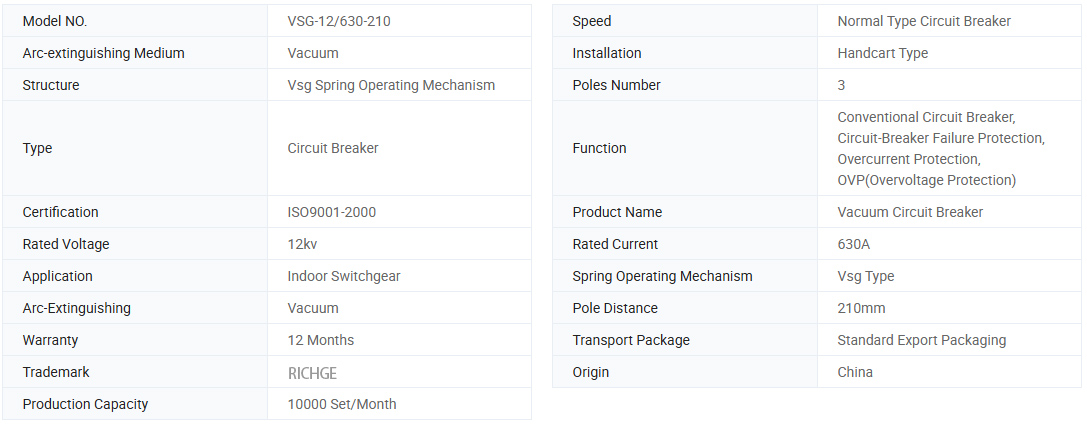

Основне информације.

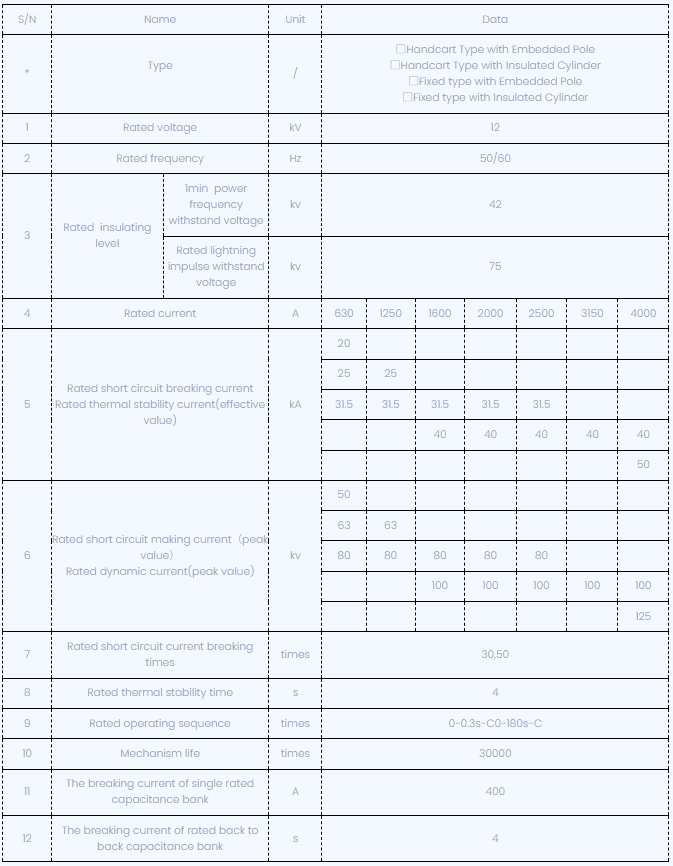

Технички параметри

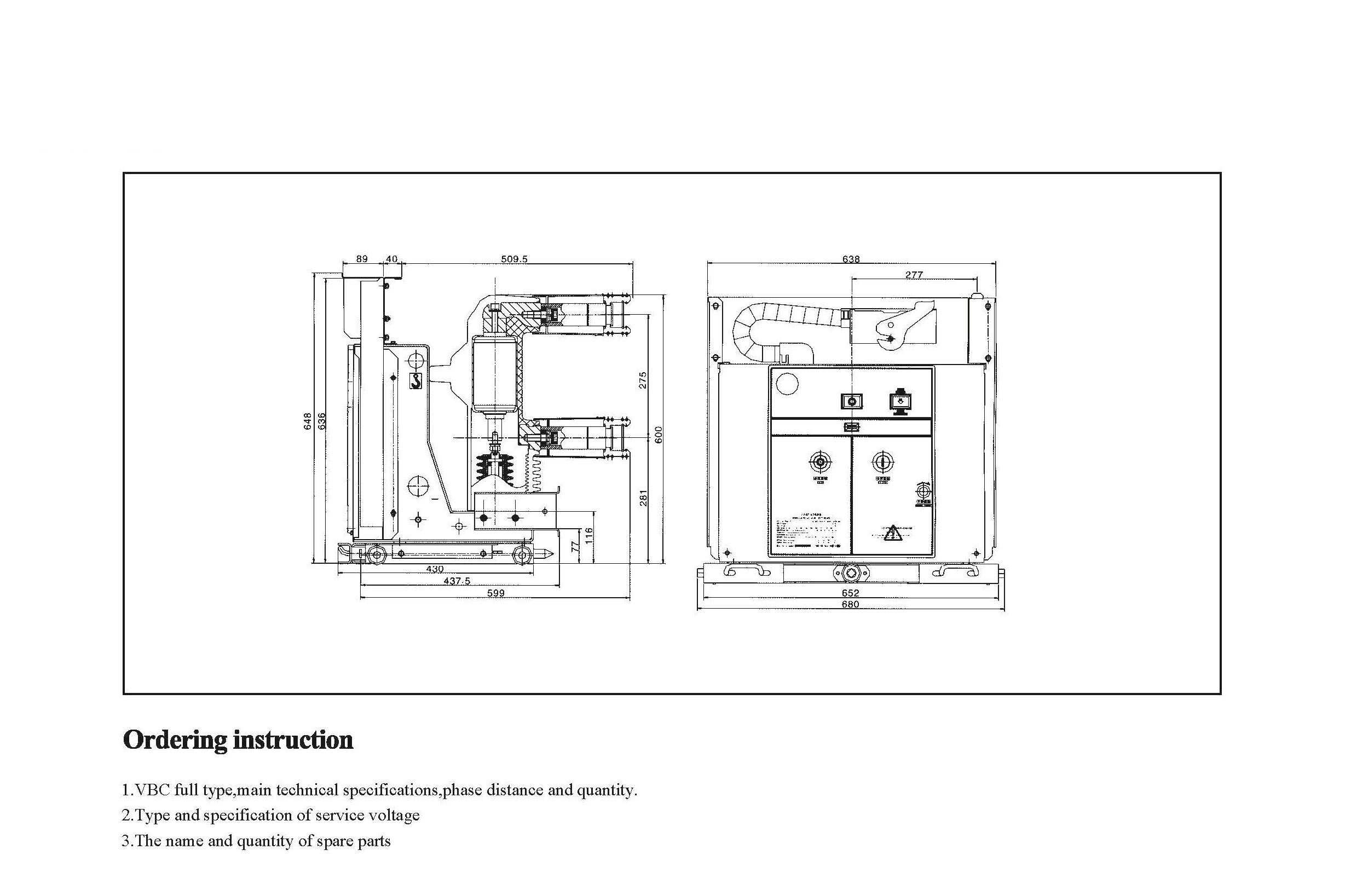

Технички цртежи

Сервисно окружење за вакуумски прекидач високог напона (ВЦБ)

а) Температура ваздуха: највиша температура: + 40 ° Ц; најнижа температура: -25ºЦ

б) Влажност: месечна просечна влажност је 95%; Свакодневна просечна влажност је 90%.

ц) висина: максимална висина инсталације: 2500м

д) Очигледно је да загађен амбијенталним ваздухом корозивним и запаљивим гасовима, паром итд.
