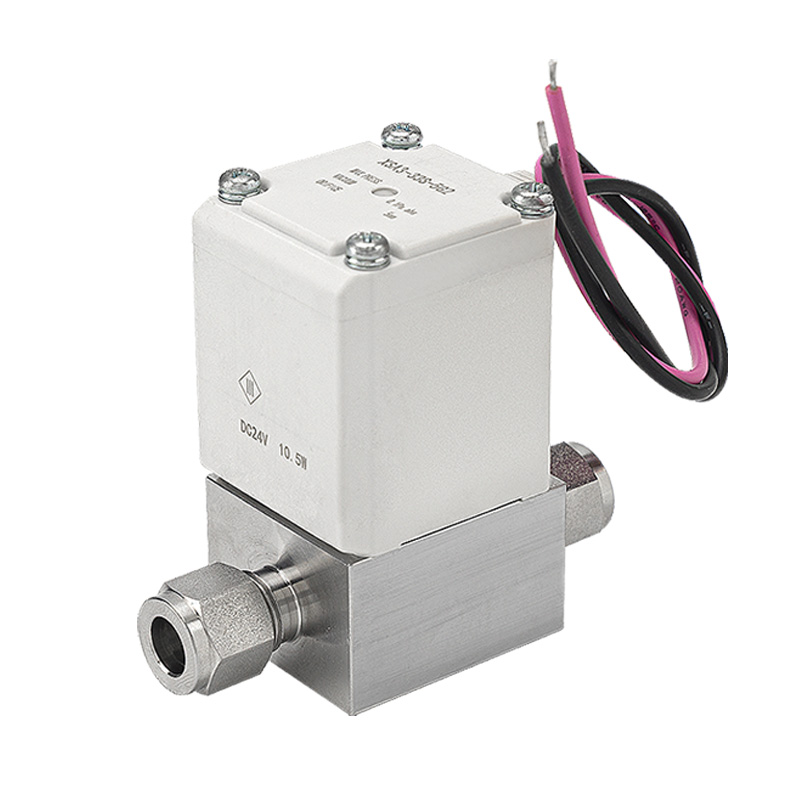

Нормално затворени електромагнетни вентил са високим вакуумом серије КССА

Бренд:СОЛХ од Рицхге Тецхнологи

1. Позиционирање производа

     СОЛХ КССА серија је нормално затворен електромагнетни вентил специјално пројектован за кола са ултра високим вакуумом. Остварује прецизну он-офф контролу ваздуха и инертног гаса. Одликује га врхунска толеранција на вакуум, ултра-минимално цурење, чиста конструкција против контаминације и брза брзина одзива, служи као основна компонента вакуума за прецизну процесну опрему укључујући полупроводнике, ПВ панеле, ЛЦД екране, медицинске и машине за прераду хране.

2. Основне кључне карактеристике

-- Компатибилност са ултра високим вакуумом

     Минимални радни апсолутни притисак достиже 1×10⁻⁶ Па, у потпуности испуњавајући стандарде процеса ултра-високог вакуума да гарантује стабилно задржавање вакуума и брзу ефикасност пумпања вакуумских система.

-- Супериорно чврсто заптивање и ултра-ниско цурење

     Унутрашње цурење ≤ 1,3×10⁻⁹ Па·м³/с; спољно цурење ≤ 1,3×10⁻¹¹ Па·м³/с. Двоструке перформансе са малим цурењем стабилизују степен вакуума система и елиминишу ризик од изласка опасног гаса за радно окружење.

-- Чиста оптимизована структура са ниским садржајем честица

     Унутрашња опруга интегрисана у кућиште вентила за смањење трења покретних компоненти и стварање честица, савршено у складу са производним линијама са строгим захтевима за чистом просторијом.

-- Ниска потрошња енергије и лагани изглед

     Потрошња енергије завојнице смањена до 25% у поређењу са претходним генерацијама; укупна тежина смањена за максимално 18% (минимално 0,41 кг). Дизајн који штеди енергију олакшава компактну интеграцију у оквире прецизне опреме.

-- Више опција везе

     Доступне су две универзалне шеме повезивања: фитинзи са предњим заптивачем, компресиони фитинзи од 1/4" и 3/8" и унутрашњи Рц/НПТ навоји, компатибилни са различитим стандардним спецификацијама вакуумских цевовода.

-- Широк опсег напона и различити електрични терминали

     Покрива главне напоне укључујући ДЦ24В, АЦ110В / АЦ220В. Вишеструки облици ожичења, као што су терминали за брзи утикач, ДИН терминали и улазни канали, прилагођавају се свим главним аутоматизованим системима управљања.

-- Стабилна и сигурна индустријска сертификација

     Завојница отпорна на пламен УЛ94В-0; сертификован са РоХС, ЦЕ, ЦАТ.ЕС140-7Б стандардима, погодан за дуготрајан непрекидан индустријски рад.

3. Табела пуне техничке спецификације

4. Типични сценарији примене

      --Производња полупроводника: Убризгавање гаса у процесну комору и контрола укључивања и искључивања вакуумског цевовода

     -- ПВ и ЛЦД производне линије: ултрависоке вакуумске коморе за пумпање и петље за држање притиска

     -- Медицинска опрема: инструменти за вакуумску стерилизацију и аналитичка лабораторијска вакуумска кола

     -- Прехрамбена индустрија: Вакуум паковање и машине за вакуум сушење

     -- Научно-истраживачке лабораторије: Експериментални уређаји ултра-високог вакуума и опрема за испитивање физике честица

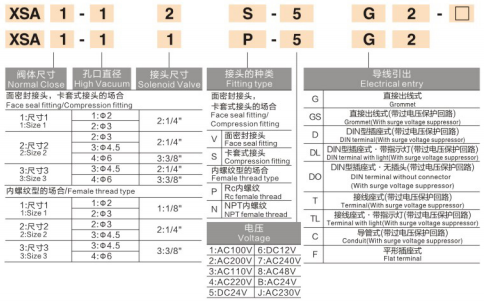

5. Примери модела и упутства за избор

5.1: Типични кодови модела:КССА1-12С-5Г2, КССА1-11П-5Г2

5.2 Кључне тачке одабира

      -- Потврдите захтев за степен вакуума: да ли су потребне перформансе ултра-високог вакуума 1×10⁻⁶ Па (абс)

      -- Изаберите тип прикључка на цевоводу: чеона заптивка, навојни спој или Рц/НПТ унутрашњи навој

      -- Ускладите напон завојнице и електрични терминал: ДЦ24В или АЦ серија; брзи утикач / ДИН / проводно ожичење

      -- Потврдите величину порта: 1/4", 3/8" да бисте задовољили потребе за протоком система

Резиме једне реченице

     СОЛХ КССА нормално затворени високовакумски електромагнетни вентил подржава 1×10⁻⁶ Па ултра-високи вакуумски рад са ултра-ниским цурењем, чистом унутрашњом структуром ниских честица и вишеструким изменљивим везама, делујући као поуздана компонента за пребацивање за све прецизне вакуумске индустријске процесе.
