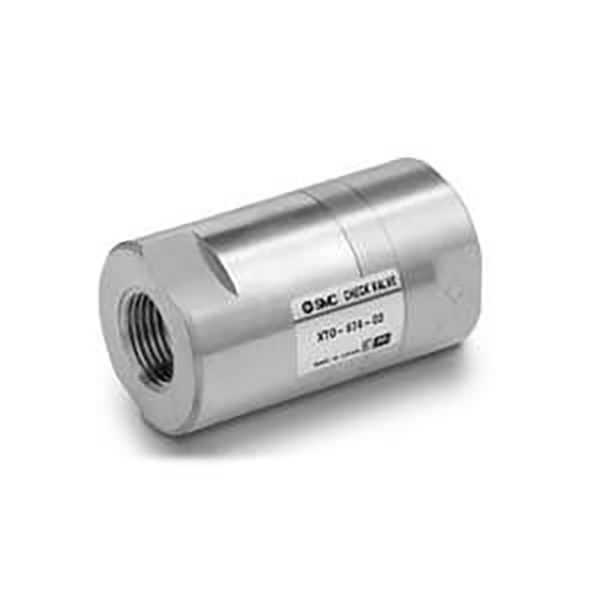

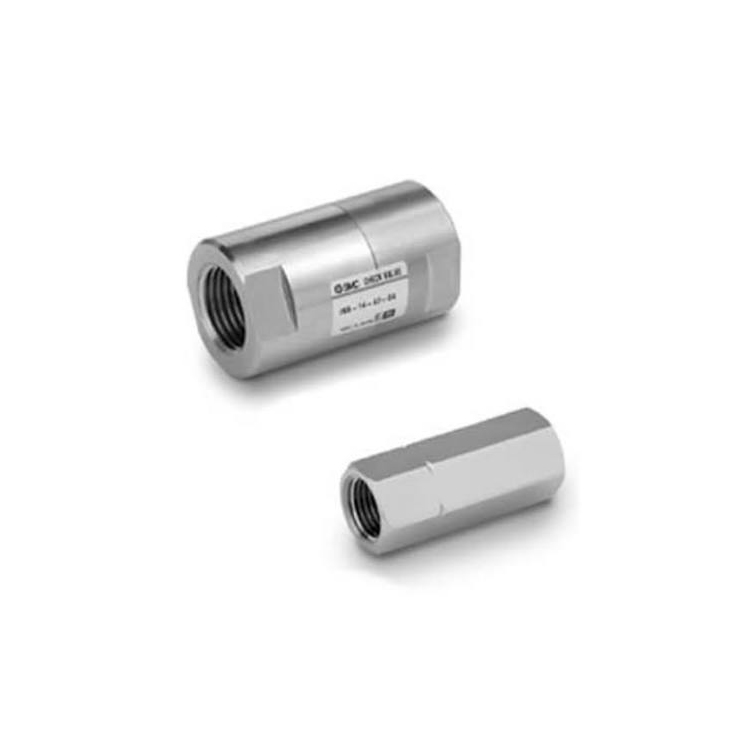

Контролни вентил серије КСТО674 / ИНА14 ниског притиска пуцања

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     СОЛХ КСТО674 и ИНА14 серије деле идентичну платформу производа, која карактерише ултра-низак притисак пуцања и двоструко-средња компатибилност за компримовани ваздух и воду. Ови инлине неповратни вентили са навојем се широко примењују за спречавање обрнутог тока у вакуумским круговима и општим пнеуматским системима, такође погодни за цевоводе за течност и воду ниског притиска. КСТО674 се фокусира на нискотемпературне радне услове, док ИНА14 покрива стандардне индустријске сценарије и сценарије отпорне на корозију.

 Класификација кода модела и правило именовања

     -- КСТО674: Тело од месинга, верзија отпорна на ниске температуре (минимална радна температура -30℃)

     -- ИНА14: Стандардна серија, опционо тело од месинга / СУС304 од нерђајућег челика, нормалан температурни опсег (-5℃ минимум)

     -- Дефиниција суфикса величине порта: 01 = Рц1/8", 02 = Рц1/4", 03 = Рц3/8", 04 = Рц1/2"

 Заједничке универзалне техничке спецификације

     -- Притисак пуцања: 0,01 МПа (0,1 бар), ултра-низак праг идеалан за кругове вакуума и ниског притиска

     -- Максимални притисак отпорности: 1,0 МПа

     -- Применљиви медији: компримовани ваздух, вода, неутрални инертни гас и неутрална течност

  1. Опсег радне температуре

     -- КСТО674: -30 ℃ ~ +80 ℃ (отпоран на криогене утицаје)

     -- ИНА14: -5℃ ~ +80℃

  2. Опциони материјали за заптивање

     -- НБР (Стандард): За ваздух и чисту воду, применљива температура -5 ~ 60 ℃

     -- ФКМ: Отпоран на уље и високе температуре, до 80 ℃

     -- ЦР: Отпоран на временске услове и хабање, опционо за серију КСТО674

  3. Опције материјала за тело вентила

     -- КСТО674: Само кућиште од чврстог месинга

     -- ИНА14: месинг / СУС304 нерђајући челик (сви кључни делови који су влажни од нерђајућег челика)

Табела поређења типичних параметара модела

Основне предности производа и обим примене

 1. Ултра-низак притисак пуцања од 0,01 МПа

     -- Стабилно отварање под условима вакуума -0,1 МПа, ефикасно избегавајте губитак вакуума и повратни ток усисне чаше / генератора вакуума.

  2. Двосмерно поуздано заптивање

     -- Глатко кретање напред, без цурења уназад; штити вакуум пумпе, електромагнетне вентиле и цилиндре од оштећења изазваних обрнутим скоком притиска.

  3. Мини инлине структура са навојем

     -- Директно инсталиран у линији унутар цеви без додатних носача за монтажу, савршено одговара компактном уском простору за распоред опреме.

 4. Двоструки средњи ваздух и вода универзални дизајн

     -- Компатибилан и са сувим пнеуматским круговима и са цевоводима течне воде ниског притиска како би се смањио тип резервних делова.

 5. Потпуна компатибилност вакуумског система

     -- Погодно за опрему за тестирање вакуума и пулсирајуће вакуумске циркулацијске петље са негативним притиском.

Смернице за инсталацију и избор модела

  1.  Ознака смера протока: Стрелица „→“ је одштампана на телу вентила да указује на смер протока медија; обрнута инсталација ће потпуно блокирати пролаз течности.

  2. Подударање величине порта: Изаберите Рц1/8" ~ Рц1/2" према пречнику цевовода; Рц1/4" (суфикс 02) је најчешћа општа спецификација.

  3.  Правила за избор медија и температуре

     -- Радни услови на ниским температурама/вакуму → Изаберите серију КСТО674

     --  Обичан ваздух и чиста вода собне температуре → ИНА14 са НБР заптивком
     -- Медији који садрже уље или течност високе температуре → ИНА14 са ФКМ заптивком од флуорне гуме

  3. Препоручени распоред вакуумског система

     -- Инсталирајте неповратни вентил између генератора вакуума, филтера и усисне чаше да бисте блокирали повратни проток ваздуха и одржали стабилан степен вакуума током рада са прекидима.

Предност СОЛХ измењивости

     КСТО674 и ИНА14 деле идентичне укупне димензије, величину порта навоја и параметре перформанси језгра. Две серије се могу директно заменити на лицу места без модификације цевовода, пружајући супериорне перформансе у погледу трошкова у поређењу са увезеним еквивалентним моделима.

Резиме једне реченице

     СОЛХ КСТО674 / ИНА14 инлине неповратни вентил са ултра-ниским притиском пуцања од 0,01 МПа подржава двоструке ваздушне и водене медије, опционо тело од месинга/нерђајућег челика и више заптивних материјала, пружајући поуздану заштиту од повратног тока за вакуумске, криогене, опште пнеуматске и индустријске цевоводе за течност ниског притиска.
