Кратки мини цилиндар од нерђајућег челика серије ЦМ3 | Ултра-компактни пнеуматски цилиндар нове генерације

Бренд: СОЛХ од Рицхге Тецхнологи

1. Преглед производа и основне структурне карактеристике

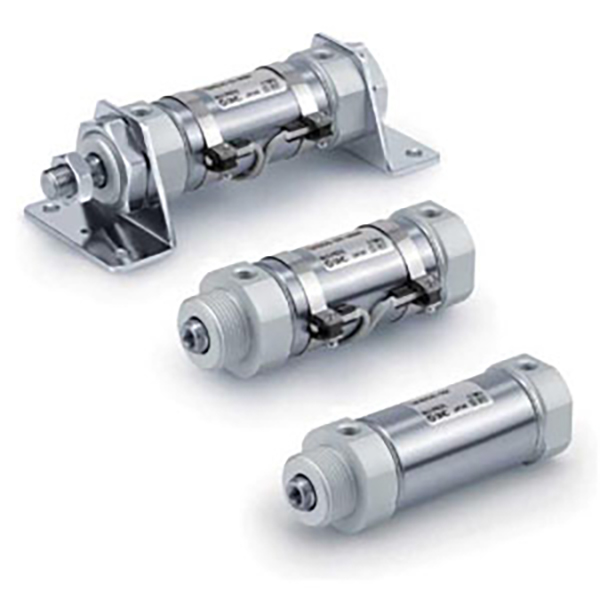

     СОЛХ ЦМ3/ЦДМ3 серија је мини цилиндар кратког типа од нерђајућег челика нове генерације оптимизован као надограђена замена за традиционалну серију ЦМ2. Покрива величине отвора од φ20 до φ40, карактеришући максимално смањење укупне дужине од 29 мм и 21% мању тежину у поређењу са ЦМ2. Са ултра-компактним кућиштем, потпуном конструкцијом од нерђајућег челика 304, радом без уља и 4-смерним дизајном цеви, савршено се прилагођава просторно ограниченим, влажним, слабим киселинама и алкалијама и чистим радним условима. Широко се користи у прехрамбеној, медицинској, електронској и индустрији амбалаже за задатке прецизног линеарног кретања средњег оптерећења.

  1.1 Стандардни и врхунски материјали за конструкцију

     Потпуно усклађен са заменљивим стандардима ЈИС Б 8356. Цела цијев цилиндра, клипњача и завршни поклопци имају висококвалитетни нерђајући челик 304, пружајући одличне перформансе отпорне на рђу и корозију. Стабилно ради у влажним срединама, условима рада са слабом киселином/слабом алкалијом и чистим производним радионицама са јаком прилагодљивошћу околини.

  1.2 Интегрисана ултра-компактна структура

     Усвајањем закључавања навоја на крају поклопца и интегрисаном структуром цеви цилиндра, укупна величина је у великој мери минимизирана. Иновативни 4-смерни дизајн цевовода (интервал од 90°) пружа ултра-велику слободу монтаже, решавајући инсталацијску дилему уског простора опреме и остварујући флексибилан распоред аутоматизованих станица.

  1.3 Разноврсни типови покрета за пуну покривеност сценарија

     • Двоструко дејство (ЦМ3Б) : Двострани усисник ваздуха повратно кретање, најуниверзалнији тип за стандардну аутоматизовану линеарну вожњу.

     • једноструко дејство (ЦМ3С/Т) : С = повратак опруге, Т = продужење опруге; аутоматско ресетовање након искључивања за сценарије приоритета безбедности.

     • Двоструки штап (ЦМ3В) : Излаз шипке са два краја, синхроно стабилно кретање и удвостручен ефективни ход за специјалне механизме за повезивање.

     • Неротирајући штап (ЦМ3К) : Шестоугаона клипњача против торзије, нула ротација током рада за захтеве за високо прецизно позиционирање.

  1.4 Врхунско заптивање и дуг радни век

     Опремљен двосмерним заптивним прстеном са малим трењем и уграђеним жлебом за складиштење уља, цилиндар има ултра низак почетни притисак и стабилан рад. Стандардни дизајн подмазивања без уља испуњава стандарде чисте индустрије. Оптимизована структура отпорна на хабање обезбеђује радни век од више од 8 милиона циклуса, значајно смањујући учесталост одржавања опреме.

  1.5 Флексибилна конфигурација пуфера и индукције

     Стандардни гумени пуфер за основну апсорпцију удара и смањење буке; опциони ваздушни одбојник типа А за честе операције велике брзине како би се елиминисао крајњи удар. ЦДМ3 модел долази са уграђеним магнетним прстеном, компатибилним са магнетним прекидачима серије М9Б/А93/З73 за повратне информације о сигналу положаја у реалном времену и ПЛЦ аутоматску контролу везе; ЦМ3 немагнетна верзија за једноставно циклично кретање.

2. Комплетна правила именовања модела и примери поруџбина

  1. Типична структура модела: ЦДМ3Б25-100З

 2. Стандардни примери налога

     • Модел двоструког магнетног дејства: ЦДМ3Б32-50З (φ32 отвор, 50 мм ход, уграђени магнетни прстен, двоструко дејство)

     • Једноструки модел са повратним опругом: ЦДМ3С20-25З (φ20 отвор, 25 мм ход, ресетовање опруге)

     • Неротирајући прецизни модел: ЦДМ3К40-100З (проврт φ40, ход 100 мм, шестоугаона антиторзиона шипка)

3. Основни технички параметри (стандардни тип)

4. 0,5 МПа теоријски подаци о потиску и напетости

 4.1 Табела за потисак и затезање двоструког дејства (ЦМ3Б).

  4.2 Табела перформанси једноструког дејства (ЦМ3С са повратном опругом).

5. Типови монтаже и изведени модели

  5.1 Разноврсне методе монтаже

     • Б Основни тип: Директна монтажа преко навоја на поклопцу, најуниверзалнији и најисплативији начин монтаже.

     • Л носач за ноге: Фиксиран аксијалним држачем за стабилну хоризонталну инсталацију.

     • Ф/Г прирубнички носач: Инсталација прирубнице са стране шипке / без шипке за вертикално фиксно позиционирање.

     • Ц/Д Цлевис Моунт: Једнострука / дупла спојница за сценарије љуљања и повезивања.

     • Е клипни носач: Структура бочног зглоба без шипке за флексибилно замашно кретање.

  5.2 Серија основних деривата

     • ЦДМ3Б: Магнетни двосмерни тип (стандардни маинстреам модел)

     • ЦДМ3С/Т: Магнетни једносмерни тип (повратна опруга / продужетак опруге)

     • ЦДМ3В: Магнетни дупли штап двоструког дејства

     • ЦДМ3К: Магнетна неротирајућа хексагонална шипка

     • ЦДМ3Р: Директан ултра танак тип монтаже за станице са екстремно ограниченим простором

6. Поређење избора ЦМ3 и ЦМ2

7. Водич за брзи избор у 3 корака

     1. Избор отвора: Потврдите величину отвора према стварној тежини оптерећења, резервишите најмање 50% сигурносне границе. Дајте приоритет ЦМ3 серији за услове рада са средњим потиском, чисте и отпорне на корозију.

     2. Избор потеза: Стварни радни ход плус сигурносна маргина од 10~20 мм. Придржавајте се стандардних правила хода: двоструко дејство ≤300мм, једноструко дејство ≤100мм.

     3. Функционална конфигурација: Изаберите Б за конвенционално повратно кретање двоструког дејства; С за сигурносне сценарије ресетовања опруге са једним дејством; К за захтеве за високо прецизно позиционирање против торзије.

Резиме једне реченице

     СОЛХ ЦМ3 нова генерација кратких мини цилиндара од нерђајућег челика има ултра-компактно лагано тело, потпуну отпорност на корозију од нерђајућег челика, дуг радни век без уља и разноврсне методе монтаже, обезбеђујући високу стабилност и уштеду простора решења за линеарно кретање средњег потиска за храну, медицинску, електронску и чисту аутоматизацију опреме за паковање.
