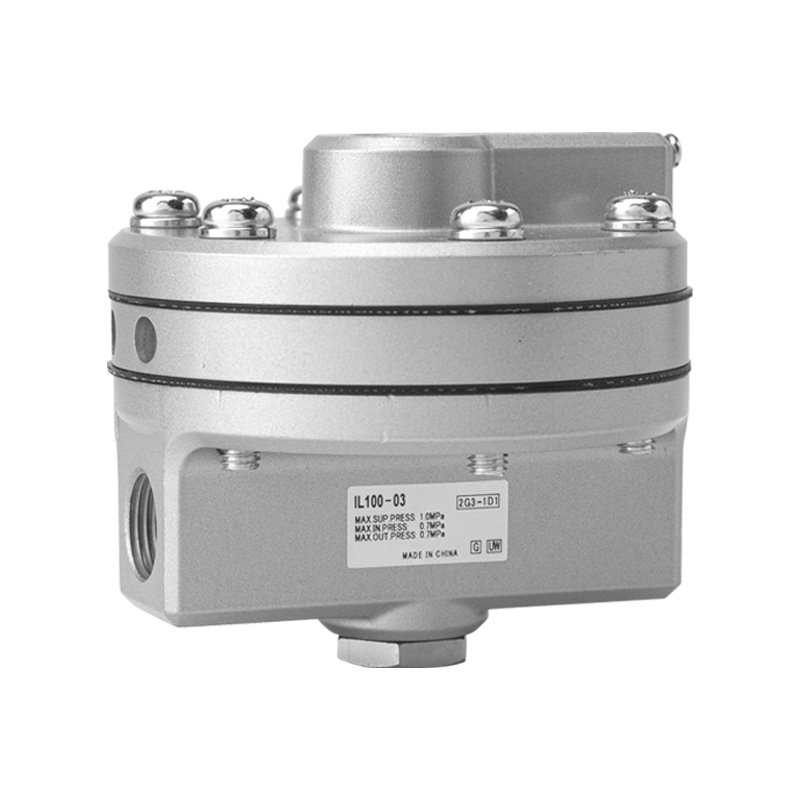

ИЛ100 серија 1:1 прецизни релеј за појачавање (пнеуматски појачавач)

Бренд: СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     ИЛ100 серија је 1:1 прецизни релеј за појачавање који је потпуно заменљив са СМЦ оригиналним моделима, такође познат као пнеуматски појачавач сигнала или појачавач јачине звука. Његова основна функција је да конвертује контролне сигнале ниског протока у излаз високог протока ваздуха једнаког притиска. Ефикасно решава проблеме са спорим одзивом изазваним дугим цевоводима и пнеуматским актуаторима велике запремине, одликује се изузетном прецизношћу, ултра-великим капацитетом протока и ултра брзом брзином одзива.

 Основна функција и принцип рада

  1. Основна дефиниција

       Пнеуматски појачавач сигнала и јачине звука са прецизним праћењем притиска 1:1 (излазни притисак је стриктно једнак притиску улазног сигнала).

  2. Оперативна логика

     --СИГ (Сигнални порт): Прима излаз контролног притиска ниског протока од позиционера или регулатора притиска

     --СУП (прикључак за напајање): Повежите се са главним доводом компримованог ваздуха, максимални доводни притисак 1,0 МПа

     --ОУТ (Излазни прикључак): Испоручује ваздух високог протока под идентичним притиском за покретање великих актуатора

     --ЕКСХ (издувни отвор): Брзо избацује преостали ваздух када притисак контролног сигнала падне

 3. Основна вредност

     Одржавајте тачан сигнални притисак док појачавате излазни проток, драстично убрзавајући кретање актуатора.

Основне кључне карактеристике

   1. Ултра-висок проток и тренутни одговор

     -- Максимални капацитет протока: 6.000 Л/мин (АНР) под притиском напајања од 0,7 МПа

     -- Коефицијент протока Цв = 1,1

     -- Савршено за цевоводе на великим удаљеностима, цилиндре са великим отвором и велике мембранске актуаторе

   2. Праћење притиска високе прецизности 1:1

     --Грешка линеарности унутар ±1% пуне скале

     --Хистереза ​​≤ 1% пуне скале

     -- Прецизна репликација притиска са нултим падом притиска и без дуготрајног одступања

   3. Мултипле Порт Тхреад Оптионс

     -- Величине портова: 02 (Рц1/4), 03 (Рц3/8)

     --Стандардни навој: Рц; опциони НПТ (суфикс Н), Г паралелни навој (суфикс Ф)

     --Четири наменска порта: СИГ сигнал, СУП напајање, ОУТ излаз, ЕКСХ издув

   4. Широка температура и посебне прилагођене верзије

     --Стандардни модел: -5 ~ +60 ℃

     -- Верзија Л ниске температуре: -30 ~ +60 ℃

     --Висока темп Т верзија: -5 ~ +100 ℃

     -- Верзија С без бакра: Компатибилна са производњом полупроводника и инертним гасом високе чистоће

   5. Издржљива компактна структура

     --Главно тело: легура алуминијума са сребрним премазом против корозије

     --Нето тежина: 0,56 кг

     --Two mounting methods: Direct threaded installation; опциони метални носач за монтирање (суфикс Б)

Комплетна табела техничких спецификација

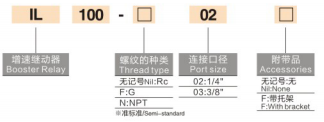

Објашњење кода модела (ИЛ100-□-□-□-□)

   Пример: ИЛ100-02-Н-Л-Б

     --ИЛ100: Основни код серије

     --02 / 03: Величина порта (1/4" / 3/8")

     -- Суфикс нити: Н=НПТ нит; без суфикса=Рц; Ф=Г нит

     --Суфикс посебне верзије: Л=ниска темп; Т=висока темп; С=без бакра

     --Б: Опремљен држачем за монтажу (без суфикса = без носача)

   Уобичајени стандардни модели

     --ИЛ100-02: Рц1/4 порт, стандардна температура, без носача

     --ИЛ100-03-Б: Рц3/8 порт, стандардна температура, са монтажним носачем

     --ИЛ100-Н03-Л: НПТ 3/8 навој, варијанта отпорна на ниске температуре

Типични сценарији примене

     -- Контролни вентили процеса: Пнеуматски регулациони вентили и мембрански актуатори, упарени са позиционерима за повећање брзине покретања

     -- Цевоводи за инструментални ваздух на великим удаљеностима: Уклоните спор одзив узрокован дугим цевима између предајника и актуатора

     -- Пнеуматски цилиндри велике запремине: тешки механички актуатори за подизање, стезање и велики ход

     -- Високо прецизне петље за позиционирање: пнеуматски системи који захтевају прецизно праћење притиска и брз одговор

     --Полупроводничка и гасна опрема високе чистоће: С варијанта без бакра за чиста процесна окружења

Резиме једне реченице

     СОЛХ ИЛ100 заменљиви релеј за повишење притиска пружа 1:1 прецизно праћење притиска, максимални 6000 Л/мин високог протока и ±1% високу линеарност са ултра-брзим одзивом, посебно дизајниран да елиминише споро заостајање у покретању у дугим цевоводима и пнеуматским системима велике запремине.
