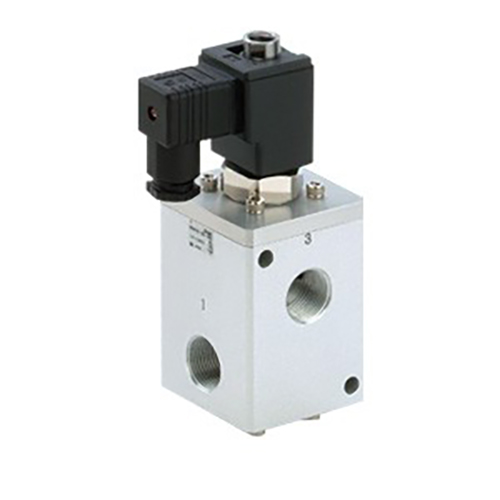

ВЦХ400 (ВЦХ410) Серија високог притиска са пилотом са 3 отвора електромагнетног вентила

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     Развијена и произведена од стране СОЛХ-а према технологији Рицхге, серија ВЦХ400 (обично позната као ВЦХ410) је 3-портни електромагнетски вентил са 3-портним клапним вентилом који се управља са пилотом. Специјално пројектован за цевоводе компресованог ваздуха и инертног гаса средњег и високог притиска, одликује се максималним радним притиском до 5,0 МПа, изванредним капацитетом протока и стабилним преклопним перформансама високог притиска, служећи као главна контролна компонента за пуњење под високим притиском, вентилацију и индустријску опрему за пребацивање притиска.

Табела основних техничких спецификација

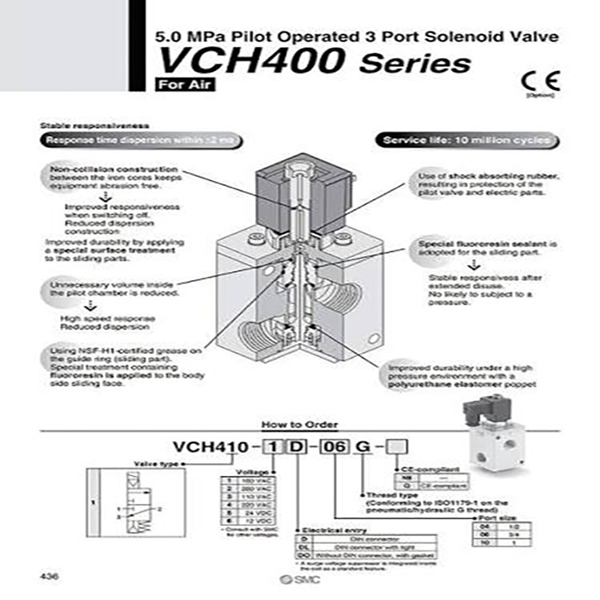

Кодирање модела и функционална дефиниција

Пример кода модела: ВЦХ410-06-5Д

     --ВЦХ410: Основни код серије

     --06: Код величине порта (Г3/4)

     --5Д: ДЦ24В напајање + ДИН електрични конектор Суфиксни кодови покривају величину порта, напон завојнице и типове терминала ожичења за потпуну диференцијацију конфигурације.

Функционална класификација

     --ВЦХ410 (Нормално затворен НЦ): Излазни порт се аутоматски отвара када се напајање искључи, идеално за контролу укључивања и искључивања главног довода ваздуха.

     --Употребљиви као селекторски вентили и контрола петље пуњења и одзрачивања; повратни притисак и опсег притиска пребацивања морају бити потврђени пре пројектовања цевовода.

Смернице за избор кључних

     -- Одредите приоритет за потврду основних параметара: радни притисак, величина навоја порта, НЦ/НО функција, напон завојнице и интерфејс електричног ожичења.

     --За преклапање високог притиска или радне услове двоструке конверзије високог/ниског притиска, ускладите се са регулаторима високог притиска серије СОЛХ ВЦХР ​​за стабилизацију притиска средњег кола.

     --Захтева довод чистог сувог ваздуха са прецизношћу филтрације ≤5 μм; уљна магла и честице нечистоће ће убрзати хабање заптивки и драстично скратити радни век.

Упутства за инсталацију и одржавање Правила за инсталацију

     --Забрањена оријентација уградње: Завој никада не сме да буде окренут надоле, како би се избегло да прашина, вода и стране честице уђу у склоп арматуре и изазову заглављивање.

     --Стандардни момент затезања навоја:

         *Г1/2, Г3/4 навојни отвори: 28–30 Н·м

         *Г1 навојни прикључак: 36–38 Н·м

Захтеви за рутинско одржавање

     --Периодично проверавајте перформансе заптивања и непропусност електричних жица.

     -- Активирајте пуни циклус пребацивања једном на сваких 30 дана да бисте спречили приањање калема и блокаду изазвану дуготрајним статичким стањем.

Резиме једне реченице

     СОЛХ ВЦХ410 пилотски вентил високог притиска са 3 порта подржава радни притисак до 5,0 МПа, опремљен полиуретанским еластичним заптивачем, великим протоком Г стандардним прикључцима и радним веком од 10 милиона циклуса, поуздан наменски преклопни вентил за индустријска контролна кола за пуњење и одзрачивање ваздуха средњег и високог притиска и инертног гаса.
