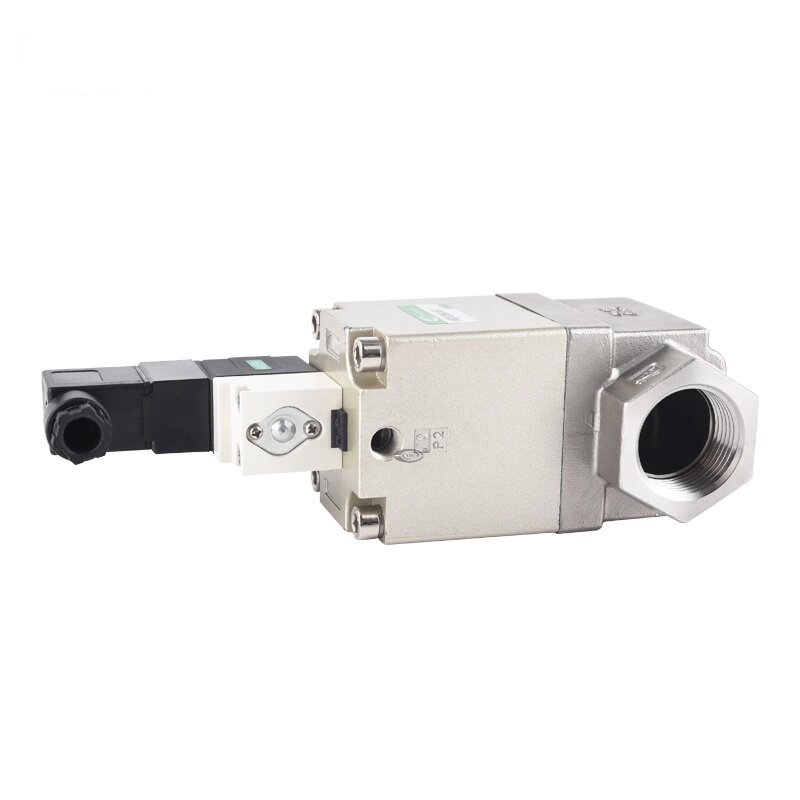

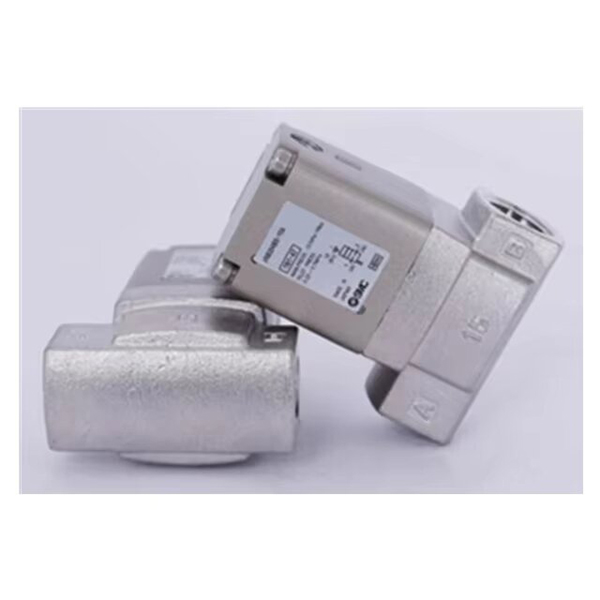

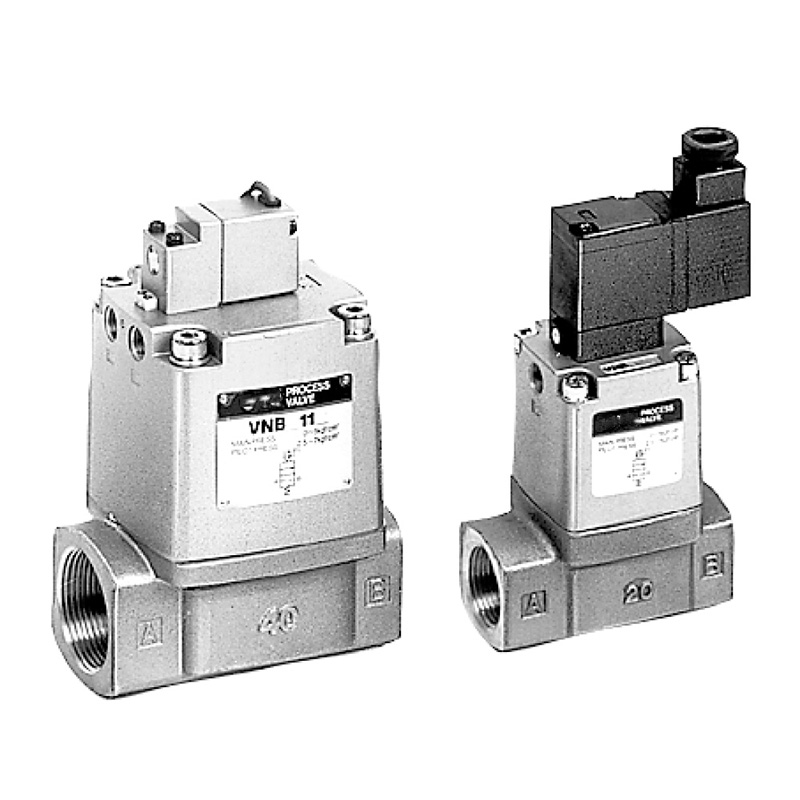

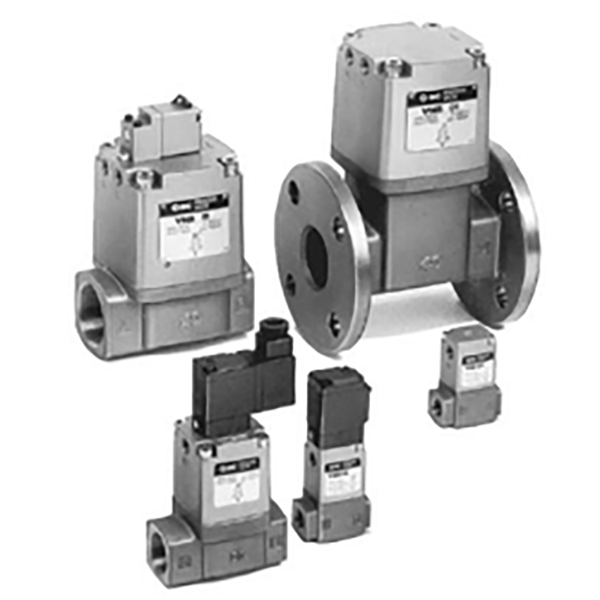

Двосмерни вентил за контролу течности са ваздушним пилотом серије ВНБ201

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     Серија ВНБ201 је двосмерни вентил за контролу флуида који се активира екстерним ваздушним пилотом који је развио СОЛХ према Рицхге технологији. Дизајниран је за он-офф контролу вишеструких индустријских медија укључујући ваздух, воду, уље, вакуум и инертни гас. Његове основне снаге укључују поуздано покретање при нултом диференцијалном притиску, висок капацитет протока и двосмерни пролаз течности.

Основне кључне карактеристике

     1. Екстерни погон ваздушног пилота, покретање нултог диференцијалног притиска

     -- Потпуно покретан спољним притиском ваздуха пилота у распону од 0,25–0,7 МПа, независно од средњег притиска главног кола.

     -- Стабилно отварање и затварање у тешким условима као што су вакуум, нулта разлика притиска и низак притисак, решавајући уобичајени недостатак обичних вентила који се не отварају под ниским притиском.

    2. Уравнотежена структура тачака, високи проток и двосмерни проток

     -- Избалансиран дизајн отвора пружа низак отпор протока, висок Цв коефицијент и минималан губитак притиска.

     -- Подржава двосмерни проток течности, доносећи већу флексибилност за распоред цевовода и инсталацију на терену.

   3. Вишеструке комбинације материјала за широку компатибилност медија

     -- Опције тела вентила: Стандардна легура месинга (А), нерђајући челик отпоран на корозију (С), лагана легура алуминијума (Л).

     -- Опције материјала заптивке: Стандардни НБР за воду и ваздух; ФКМ флуоро гума за отпорност на уље и отпорност на високе температуре; ЕПР етилен пропилен гума за топлу воду и слабо киселе медије.

     -- Компатибилни медији: компримовани ваздух, вода, хидраулично уље, вакуум, инертни гас (Н₂/ЦО₂), слабе киселине и слабо алкалне течности.

    4. Робусна структура за тешке услове рада

     -- Тело вентила од чврстог метала са одличним перформансама против зарастања, погодно за дуготрајан континуирани рад и честе циклусе пребацивања.

     -- Без унутрашњих електричних компоненти, елиминишући ризик од електричних варница; применљиво на опасне зоне са захтевима за заштиту од експлозије.

    5. Флексибилна инсталација

      Компактно самостално тело са стандардним Рц (ПТ) навојним прикључцима, омогућавајући уградњу под било којим углом без ограничења у правцу.

Пуне техничке спецификације

     -- Конфигурација вентила: 2/2 Ваи, екстерни ваздушни пилот активиран

     -- Стандардна функција: нормално затворен (НЦ); Нормално отворен (НЕ) опционо

     -- Величине портова: 10А (3/8"), 15А (1/2"), 20А (3/4"), 25А (1")

     -- Пречник отвора: 15 мм / 20 мм

     -- Опсег радног притиска Главни круг: 0 ~ 1,0 МПа (вакуум до позитивног притиска) Довод пилотског ваздуха: 0,25 ~ 0,7 МПа (чист суви компримовани ваздух)

     -- Пробни притисак: 1,5 МПа

     -- Температурни опсег Температура медија: -5℃ ~ +60℃ Температура околине: -5℃ ~ +60℃

     -- Класа заштите: Стандардни унутрашњи модел (без ИП рејтинга, за чисто унутрашње окружење) Објашњење кода модела· ВНБ201А-15А: тело од месинга + НБР заптивка + 1/2" порт, НЦ ваздушни пилот вентил

     -- ВНБ201АС-20А: Тело од нерђајућег челика отпорно на корозију + НБР заптивка + 3/4" порт

     -- ВНБ201АФ-25А: тело од месинга + ФКМ флуоро гумена заптивка + прикључак од 1" (отпоран на уље и високе температуре)

Типични сценарији примене

     -- Општи индустријски системи флуида: Он-офф контрола за расхладну воду, уље за подмазивање, течност за чишћење и главне цевоводе за компримовани ваздух

     -- Кругови вакуума и ниског притиска: вакуумска адсорпција, транспорт под негативним притиском и контрола флуида под микропритиском (могућност покретања нулте диференцијалног притиска)

     -- Мјешовити мултимедијални цевовод: једна опрема која захтева контролу над водом, ваздухом, уљем и више медија

     -- Хемијска, прехрамбена и фармацеутска индустрија: тело од нерђајућег челика са ЕПР заптивкама за чиста, благо корозивна и санитарна кола флуида

     -- Експлозија опасна окружења: Контрола запаљивих течности и растварача са нултим ризиком од електричних варница

Резиме једне реченице

     СОЛХ ВНБ201 вентил са ваздушним пилотом усваја екстерни пилот погон са нултим покретањем диференцијалног притиска, високим двосмерним протоком и заменљивим материјалима тела и заптивки; то је вишенаменски вентил за затварање флуида са ваздушним активирањем оптимизован за индустријске примене које захтевају високу поузданост укључујући низак притисак, вакуум, велики проток, мултимедијалне и радне услове отпорне на експлозију.
