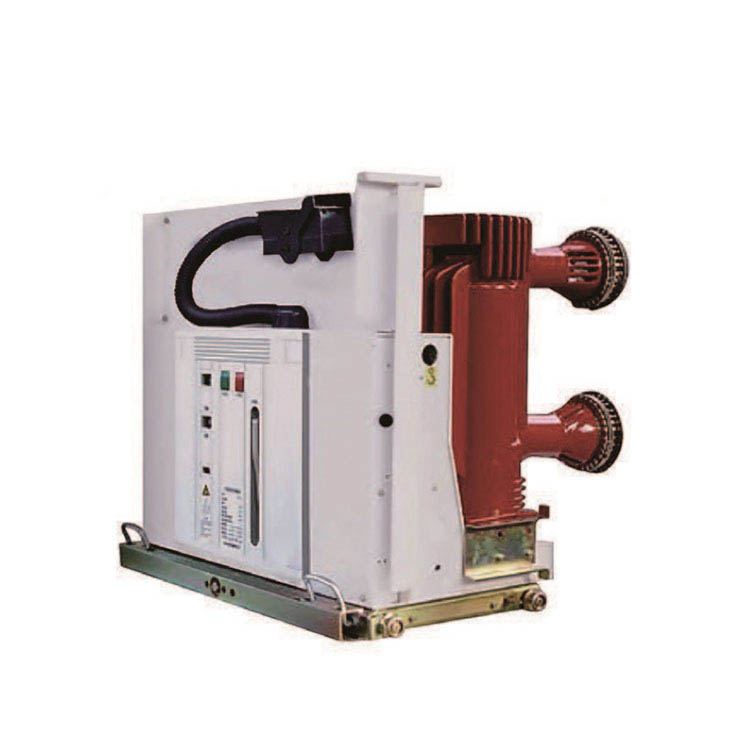

ВСГ-24 Уграђени пол ТИП ВЦБ БРЕАКЕР Затворени прекидач 24кВ

ВСГ-24 Уграђени пол ТИП ВЦБ БРЕАКЕР Затворени прекидач 24кВ

    Ови принципи данас много више него икад формирају основу нашег успеха као међународно активне послове средње величине за ормар за дистрибуцију трансформатора, нисконапонским шанкама ормара, три фазна рансформера. Добићете наш професионални одговор у року од 8 сати. Верујте нам, никад нећете изгубити срце. Ми служимо друштво и корисницима са идејом развоја индустријализације. Од нашег оснивања, успоставили смо дугорочне сарадне односе са многим предузећима са висококвалитетним производима, разумним ценама и одличним услугама.

    ВСГ-24 Серија у затвореном кругу високог напона са уграђеним половима је три фазе А.Ц 50Хз опреме за дистрибуцију електричне енергије са називним напоном од 24кВ. Користи се за заштиту и контролу електричне опреме у областима индустрије и МИнг Ентерприсе, електрана и подстанице.

Главни проводљиви круг овог типа Вакуумски прекидач користи уграђени пол, подударан са модуларном организацијом и интегрисаном ручицом за складиштење енергије. Укупни изглед је разуман, савршено сажетошћу и заиста схвата слободно одржавање и дужа механички и електрични живот.

Затворени прекидач вакуумског круга

    Затворени одводни прекидачи за вакуумски прекидачи погодни су за трофазне струјне системе са оценим напоном до 12 ~ 24кВ и фреквенције 50 / 60Хз. Широко се користе у електранама, подстаницама, петрохемијским, металургији, производњи и другим индустријама, аеродромима, стамбеним пределима итд. Контрола и штите електричну опрему, посебно за пригоде које је потребно да се управља ретко на називном тренутном тренутном структују кратког круга. Може се инсталирати у затвореној ваздушно изолованој преклопљивој плочи као што је КИН28 или АМС тип.

    Прекидач круга је направљен од зреле АПГ технологије. Примена ВД4 терминалне пуфера осигурава да је унутрашњи терминал поуздан у било којем оперативном окружењу. ВД4 може у потпуности испунити захтеве ГБ, ДЛ, ИЕЦ, ДИН, ВДЕ и стандарде других напредних индустријских земаља.

Вакуумски прекидач углавном се састоји од три дела: Вакуум АРЦ Претресноћа за гашење, радни механизам, носач и друге компоненте.

1. Вакуум АРЦ Претресно гашење

   Према различитим типовима прекидача, постоје керамичке вакуумске коморе са спољним екранима, малим вакуумским коморама за гашење у вакуумским лукама у уздужним магнетним пољима у облику купаних купа и унутрашње заптивене стаклене коморе за гашење стаклених мехурића. Основна структура је следећа:

1) херметична изолација Схелл: херметички изолациони систем састоји се од керамике, стакла или микрокристалне изолационог цилиндра, покретнички крајњи поклопац, фиксном крајњем поклопцу и вакуумски затворени контејнер. Да би се осигурала непропусност, поред строгих оперативних поступака у типу заптивања, сама материјал је такође потребан да би имао малу прозрачност и унутрашње ослобађање гаса.

2) Проводни систем: Састоји се од фиксне проводљиве шипке, фиксне површине АРЦ-а, фиксног контакта, покретног контакта, покретне површине лука и покретна проводљива шипка. Контакт структура може бити грубо подељена у три врсте: цилиндрични контакт, попречно магнетно поље Контакт утора закривљене површине са спиралним обликом и уздужни магнетни поље контакт. Тренутно, ова врста гашења АРЦ-а усваја дуготудиналну технологију магнетног поља, која има снажну и стабилну способност гашења АРЦ-а.

3) Систем заштите: оклопни поклопац је неопходна компонента у уситњама за гашење вакуумског АРЦ-а, а постоје различите врсте заштитног поклопца, попут главне заштитне поклопце које окружују контакт тачку, заштитни поклопац за заштиту цеви и оклоп за оклопљивање напона. Функција главног оклопног поклопца је следећа: ① Да бисте спречили прскање производа на унутрашњи зид изолационе љуске током процеса АРЦ-а, на тај начин смањују истројну снагу љуске. ② Побољшање једноличности дистрибуције електричног поља у претресном комору АРЦ је корисно за смањење локалне снаге и промовисања минијатуризације вакуумског АРЦ-а за гашење у вакуумском АРЦ-у Цонненсаинг АРЦ производи и апсорпцију неке АРЦ енергије је корисно за опоравак диелектричне снаге АРЦ-а.

2 Радни механизам

   Према различитим врстама прекидача, користе се различити радни механизми рада. Уобичајени механизми рада укључују пролећни радни механизам (ВС1), стални механизам за управљање магнетом и механизам за комбинацију (ВБД).

Остали делови: возила шасије, заграде изолације, изолатори итд.

Које су карактеристике вакуумских прекидача

(1) снажни прекршај, до 50ка; Након прелома, медијум између пукотина се брзо опоравља и нема потребе да замените медијум.

(2) Удаљеност отварања контакта је мала. Контакт размак од 10кВ вакуумског прекидача је само око 10 мм. Потребна оперативна моћ је мала, акција је брза, радни механизам рада се може поједноставити и да се живот може продужити. Генерално, одржавање није потребно за око 20 година.

(3) Кратко време за гашење АРЦ-а, низак напон АРЦ-а, ниска лук енергије, низак губитак контакта и вишеструки прекиди.

(4) Род за покретање водича има малу инерцију и погодан је за честу операцију.

(5) Када управљате прекидачем, бука акције је ниска, чинећи га погодним за урбану употребу.

(6) АРЦ гашење или изолациони медији не користе уље, а нема опасности од пожара или експлозије.

(7) Контакт глава је потпуно запечаћена структура која неће смањити своје перформансе због утицаја влаге, прашине и штетних гасова. Поуздан рад и стабилан радњу у ваздуху. Као независна компонента, АРЦ је за гашење за гашење АРЦ-а једноставно инсталира и испразнити.

(8) Током радног века прекидача вакуумског круга, део контакта не захтева одржавање и инспекцију. Чак и ако се спроведе одржавање и инспекција, потребно је време потребно врло кратко.

(9) АРЦ се угаси у затвореном контејнеру, а лук и топли гас нису изложени.

(10) Опремљен више функција на размножавање, погодним за потребе апликација дистрибутивних мрежа

Предност:

• Једноставна структура
• Прилагодите ултра-ниском отпору вакуумским прекидачем
• Оптимизација прилагођавања и механизам модуларног опруге
• Погодно за честе операције
• Бесплатно одржавање, дуг радни век
• Веома поуздани перформансе

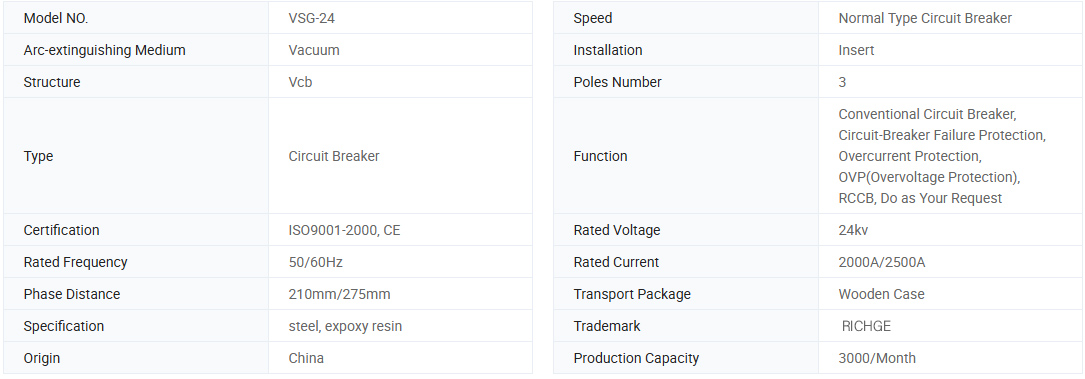

Основне информације.

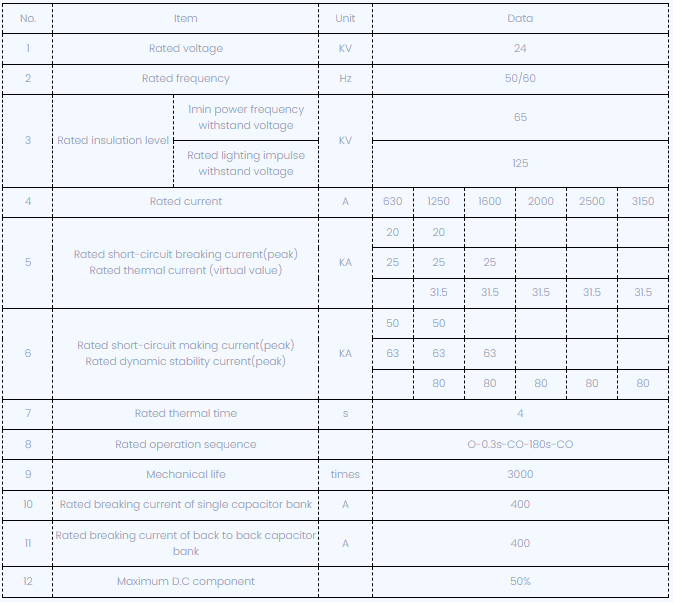

Технички параметри

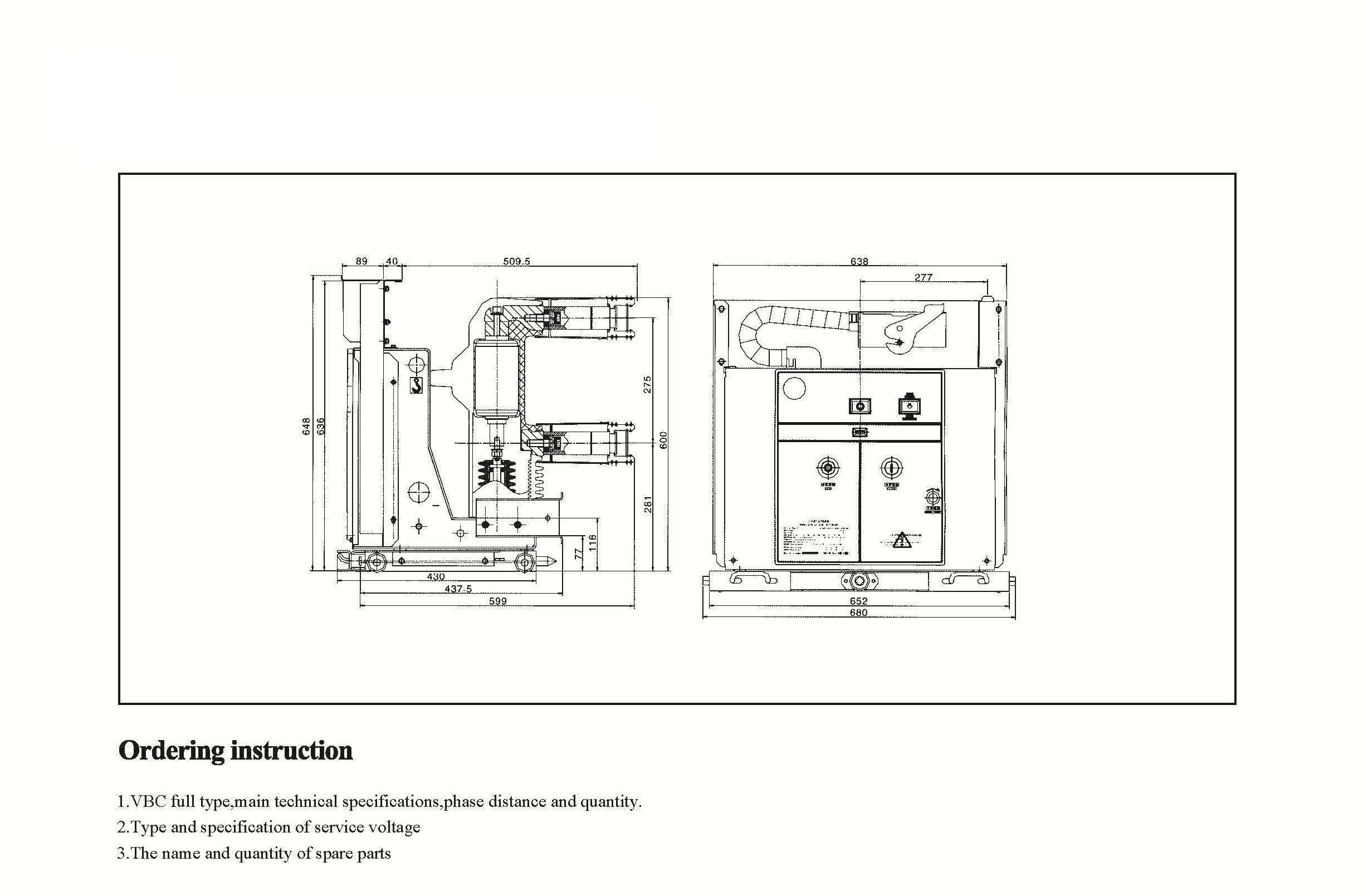

Технички цртежи

Сервисно окружење за вакуумски прекидач високог напона (ВЦБ)

а) Температура ваздуха: највиша температура: + 40 ° Ц; најнижа температура: -25ºЦ

б) Влажност: месечна просечна влажност је 95%; Свакодневна просечна влажност је 90%.

ц) висина: максимална висина инсталације: 2500м

д) Очигледно је да загађен амбијенталним ваздухом корозивним и запаљивим гасовима, паром итд.
