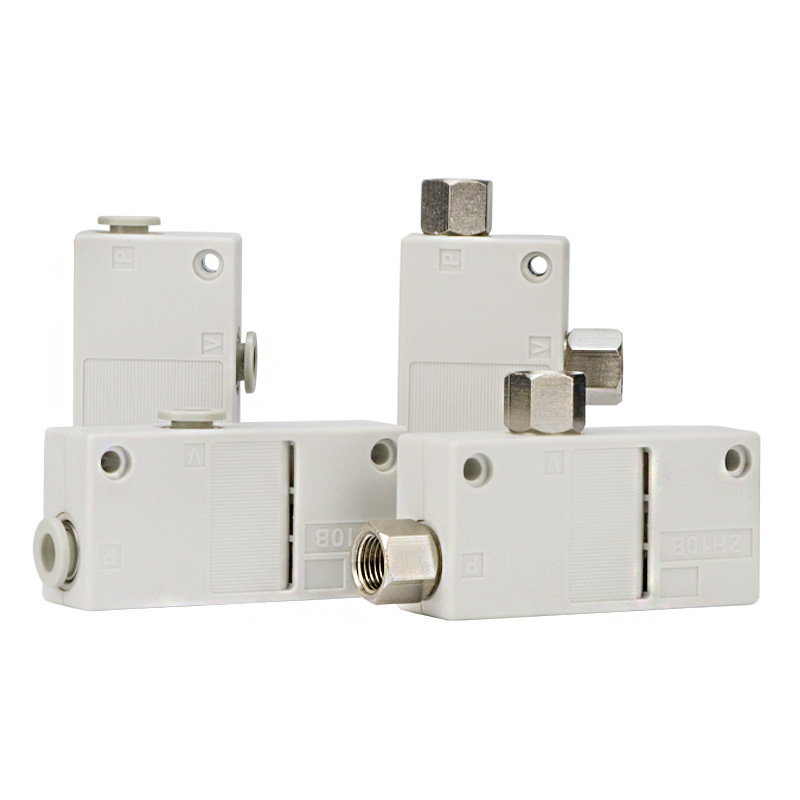

Вакуумски ејектор типа кутије ЗХ‑Б

Вакуумски ејектор типа кутије ЗХ‑Б | Уграђени пригушивач, једностепени Вентури вакуум генератор

Бренд: СОЛХ од Рицхге Тецхнологи | Замена за убацивање Компатибилна са увезеном серијом ЗХ‑Б

1. Преглед производа

     Вакум ејектор типа ЗХ‑Б има једностепени вентури принцип са интегрисаним пригушивачем у кућишту. Резервисана су само два прикључка: СУП порт за напајање и ВАЦ вакуум порт, без посебног издувног порта. Издувни ваздух се испушта директно кроз уграђени пригушивач. Ултра-једноставна инсталација без потребе за спољним пригушивачем. Потпуно заменљив са увезеним ЗХ‑Б по димензијама и интерфејсу за повезивање. Доступне су две верзије перформанси: С са високим вакуумом и Л са високим протоком, са комплетним величинама млазница. Идеално за компактне мале аутоматске уређаје и апликације за бирање и постављање робота.

  Модел Дистинцтион

     • ЗХ‑Б Тип кутије: Уграђени пригушивач, 2 порта (СУП & ВАЦ)

     • ЗХ‑Д Тип са портом за тело: Без уграђеног пригушивача, 3 независна порта СУП/ВАЦ/ЕКСХ за спољне цеви

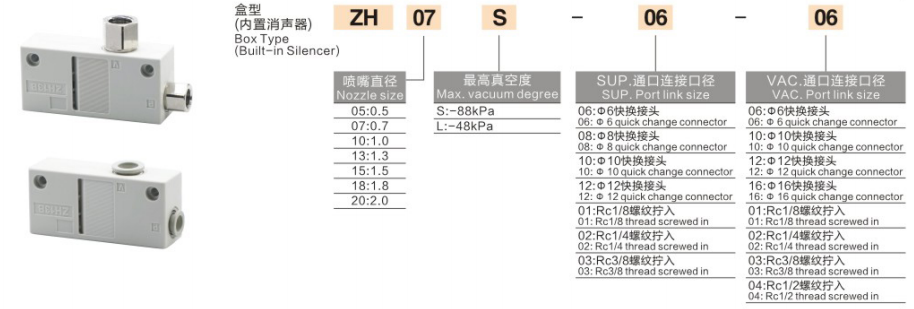

2. Комплетно објашњење кодирања модела

  Пример:ЗХ07С‑06‑06

     • ЗХ: Шифра серије, кутијасти вакуум ејектор са уграђеним пригушивачем

     • 07: Код величине млазнице

     • С / Л: Максимална вакуумска карактеристика. С = високи вакуум; Л = велики проток

     • 06: Величина прикључка прикључка за напајање СУП-а

     • 06: ВАЦ вакуум порт величина прикључка

  Референтна табела кода порта

  Пример наруџбе: ЗХ10С‑08‑10
     Вакум ејектор типа ЗХ са уграђеним пригушивачем, млазницом Φ1,0 мм, степеном С високог вакуума; прикључак за напајање Φ8 прикључак једним додиром, вакуумски прикључак Φ10 прикључак једним додиром.

3. Предности основних перформанси

     • Интегрисани уграђени пригушивач: Није потребан спољни пригушивач. Издувни ваздух се испушта кроз унутрашњу пригушну структуру. Мање резервних делова, ниска бука и уштеда простора.

     • Само 2 порта за једноставно ожичење: Само СУП прикључак за довод ваздуха и ВАЦ вакуумски прикључак, без посебног ЕКСХ издувног отвора. Савршено за ограничени компактни простор за инсталацију.

     • Верзије са двоструким перформансама су опционе

￮ С Високи вакуум (-88кПа): Јака сила адсорпције за добро заптивене радне предмете као што су челични лим, стакло, ПЦБ и пластично кућиште.

￮ Л високог протока (-48кПа): Већи усисни проток за компензацију цурења вакуума, погодан за прозрачне порозне материјале укључујући папир, филм, картон и пену.

     • Избор више портова: Метричке арматуре једним додиром које се широко користе за домаће машине; Рц верзије са женским навојем за опрему за извоз.

     • Лагано ПБТ тело: Интегрално обликована ПБТ млазница, мала тежина, погодна за мале роботе ЕОАТ. Подржава директну монтажу вијцима или уградњу носача.

     • Рад без уља: Потребан је само суви филтрирани компримовани ваздух, подмазивање уљном маглом је забрањено.

4. Стандардне техничке спецификације

  Референтне перформансе при притиску напајања од 0,5 МПа

5. ЗХ‑Б Тип кутије ВС ЗХ‑Д Тип са портом за тело

6. Упутство за избор

     • Избор С / Л верзије

￮ ✅ С Високи вакуум: Глатко заптивени радни предмети који захтевају јаку адсорпциону силу.

￮ ✅ Л Висок проток: Радни комади који цуре као што су картон, филм, тканина, велики проток компензује цурење вакуума.

     • Избор отвора млазнице: Изаберите на основу укупне површине адсорпције усисне чаше. Већа млазница доноси већи проток и већу потрошњу ваздуха. Избегавајте превелику млазницу да бисте спречили губитак компримованог ваздуха.

     • Избор порта: Метричке арматуре на један додир (06/08/10) за кућну аутоматизацију; Рц навој (01/02) за извозне машине.

     • Вацуум Детецтион: Нема уграђеног сензора притиска. Инсталирајте ЗСЕ вакуумски пресостат у кругу вакуума за потврду вакуума или аларм за недостатак дела.

7. Стандардно пнеуматско коло

     АФЦ сервисна јединица за извор ваздуха (забрањена јединица за уљну маглу) → 3/2 електромагнетни вентил → СУП прикључак за напајање ЗХ‑Б; ВАЦ вакуумски прикључак → ЗФЦ вакуум филтер → вакуумска усисна чаша.

8. Важне напомене о раду

     • Подмазивање уљне магле је строго забрањено. Контаминација уљем ће зачепити сићушну млазницу и смањити усисну силу.

     • ЗФЦ вакуум филтер мора бити инсталиран на страни усисивача да блокира прашину и заштити млазницу.

     • Препоручени притисак напајања: 0,4~0,5МПа. Не препоручује се дуготрајан континуирани рад под пуним притиском од 0,6 МПа.

     • Држите црево између ејектора и усисне чаше што је могуће краће, смањите запремину цевовода за бржи одговор на вакуум.

     • Уграђени елемент пригушивача ће акумулирати прашину након дуже употребе. Очистите или замените елемент пригушивача када усис опадне.
