Равни вакуумски ејектор ЗУ серије

ЗУ Сериес Инлине Страигхт Вацуум Ејецтор | СОЛХ Вакуумски генератор типа уметка са равним цевима

Бренд: СОЛХ од Рицхге Тецхнологи | СМЦ стандардни изменљиви линијски вакуум ејектор

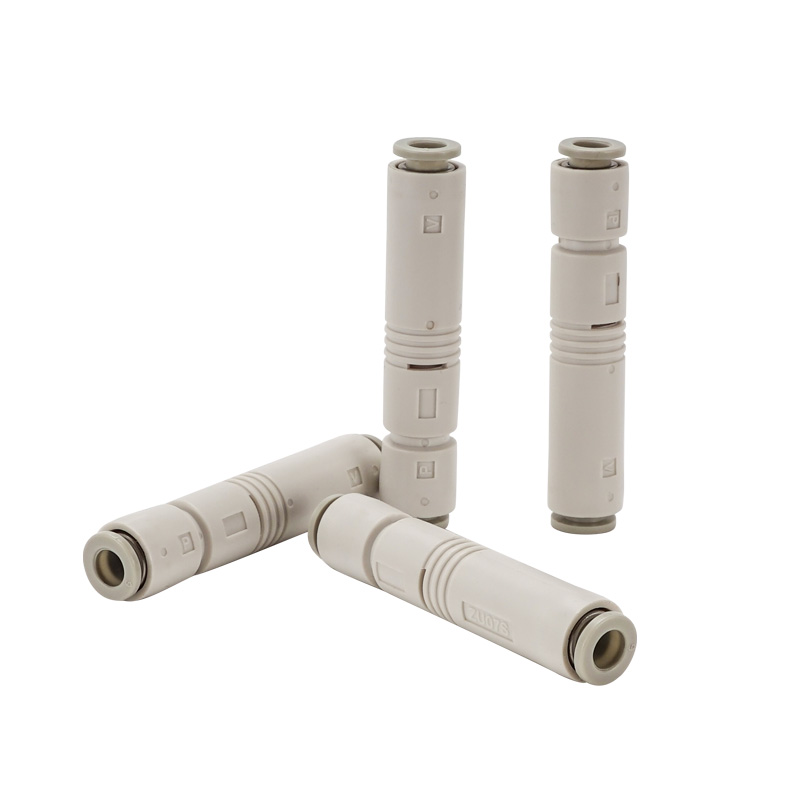

1. Преглед производа

     ЗУ серија је линијски вакуумски ејектор са равном цеви. Вакумски прикључак и прикључак за довод ваздуха су распоређени коаксијално у правој линији. Одликује га најмања величина, ултра-лагана тежина и инсталација која штеди простор. Погодно за распоређене усисне чаше, покретне компоненте и уски скучени простор.

2. Основна структура и принцип рада

     • Структура: СУП доводни отвор → млазница → део дифузора → ВАЦ вакуум порт → ЕКСХ издувни отвор, интегрално обликовано тело од смоле.

     • Принцип: Брзи млаз компримованог ваздуха кроз млазницу ствара негативан притисак на вакуум порту за вакуумску адсорпцију; издув са уграђеном структуром за пригушивање.

     • Материјал: Главно тело: инжењерска ПБТ смола; уградња једним додиром: ПОМ. Без бакра и флуора, у складу са РоХС.

     • Тежина: ЗУ05 ≈6,5г, ЗУ07≈7,0г; Нова ЗУ□А побољшана верзија само 3,9г.

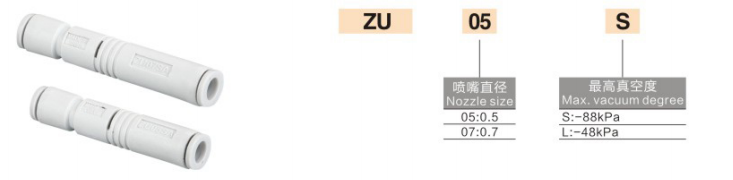

3. Правило кодирања модела (СМЦ стандард)

  Стара верзија (ЗУ05 / ЗУ07)

  Формат: ЗУ + отвор млазнице + тип (С/Л)

     • ЗУ05С: Φ0,5 млазница, тип високог вакуума (-84кПа)

     • ЗУ05Л: Φ0,5 млазница, тип високог протока (-48кПа)

     • ЗУ07С: Φ0,7 млазница, тип високог вакума

     • ЗУ07Л: Φ0,7 млазница, тип високог протока

  Нова побољшана верзија (ЗУ□А, краћа и лакша)

  Формат: ЗУ + 03/04/05/07 + С/Л + А

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • С = Високи вакуум (-87~-90кПа); Л = Велики проток (-48кПа)

     • А = унапређена верзија: дужина скраћена за 11%, тежина смањена за 40%

4. Табела кључних параметара @0,45МПа стандардни доводни притисак

5. С Високи вакуум ВС Л Висок проток

     • С Тип високог вакуума: Максимални вакуум -84~-90кПа. За мале усисне чаше, танке, добро затворене радне предмете који захтевају јаку адсорпциону силу, као што су електронске компоненте и танки филмови.

     • Л Тип високог протока: Максимални вакуум -48кПа са већим усисним протоком. Погодно за порозне/храпаве површине, велике усисне чаше, велику пропусност и брзу реакцију, нпр. картонске и дрвене плоче.

6. Водич за инсталацију и цевовод

  1. Инсталација: Монтирање у било којој оријентацији, није потребан носач за причвршћивање; може се директно уметнути у средину ваздушног цевовода.

  2. Пипинг

￮ СУП прикључак за напајање: повежите Φ6 ваздушну цев (стандардно)

￮ ВАЦ вакуум порт: спојите усисну чашу / вакуумски цевовод

￮ ЕКСХ издувни отвор: отворен за атмосферу, не блокирајте

  3. Притисак: Стандардно 0,45МПа, радни опсег 0,1~0,6МПа

  4. Температура: 5 ~ 50 ℃ (без залеђивања у извору ваздуха)

7. Типични сценарији примене

     • 3Ц електроника, полупроводник, дистрибуирана адсорпција са малим усисним чашама

     • Производна линија аутоматизације, покретни делови / роботски крајњи ефектор

     • Узак простор за инсталацију, лагане и брзе апликације

     • Руковање танким папиром, танким филмом, ситним деловима и електронским чиповима

8. Поређење избора: ЗУ вс ЗБ вс ЗЛ
