Вакуумски ејектор серије ЗХ‑Д са портом за тело

Вакуумски ејектор са прикључком за тело ЗХ-Д серије | Једностепени Вентури генератор вакуума са директним пнеуматским прикључком

Бренд: СОЛХ од Рицхге Тецхнологи | Потпуно механички заменљив са увезеним вакуумским генератором ЗХ серије

1. Преглед производа

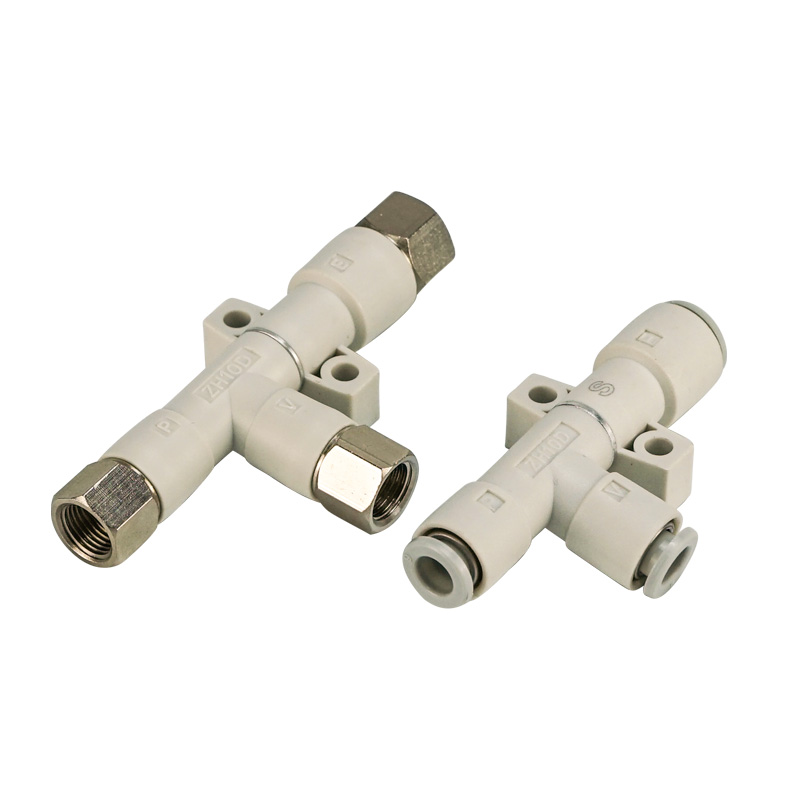

     ЗХ‑Д тип са портом за тело је једностепени вентури вакуум ејектор. Три независна порта укључујући СУП порт за напајање, ВАЦ вакуум порт и ЕКСХ издувни порт захтевају спољни цевовод. Нема уграђеног пригушивача у главном телу. Компактан и лаган дизајн са интегрисаном структуром млазница од смоле, потпуно заменљив са увезеном ЗХ серијом.

  Модел Дистинцтион

     • ЗХ‑Д Тип са портом за тело: Три прикључка за спољне цеви, без уграђеног пригушивача.

     • ЗХ‑Б Тип кутије: Опремљен интегрисаним пригушивачем у кућишту, резервисани су само прикључци за напајање и вакуум.

  Две оцене учинка:

     • С-спецификација (високи вакуум): Максимални вакуум ‑90кПа, идеалан за заптивене глатке обратке.

     • Л-спецификација (висок проток): Већи усисни проток са нижим нивоом вакуума, за прозрачне порозне предмете као што су папир, тканина и картон.

  Поклопци отвора млазнице Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 мм. Подржава више опција повезивања: спој једним додиром, Г/Рц навој, НПТ империјални навој. Вишеструка решења за монтажу: директно причвршћивање завртњима, монтажни носач и инсталација на ДИН шину. Широко примењен за апликације крајњег ефектора робота и модула са више станица.

2. Комплетно објашњење кодирања модела

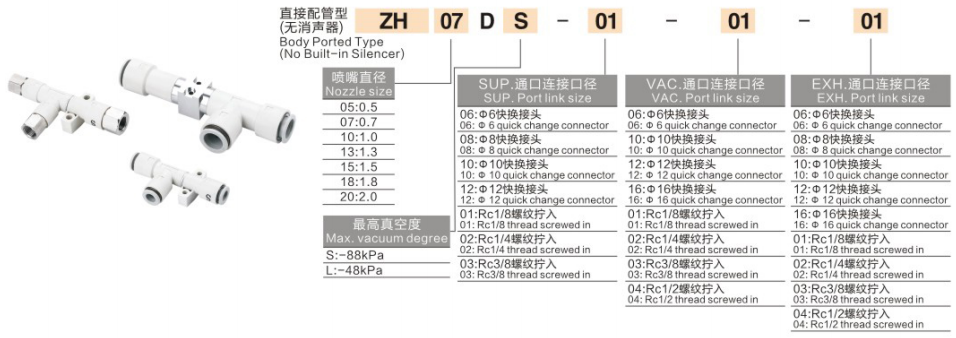

Пример модела:ЗХ10ДСА‑06‑08‑10

     • ЗХ: Шифра серије вакуум ејектора

     • 10: Шифра отвора млазнице

     • Д / Б: Облик тела. Д = тип са 3 спољна порта без уграђеног пригушивача; Б = кутијастог типа са интегрисаним пригушивачем

     • С / Л: Вакуумска карактеристика. С = високовакуумски тип крајње ‑90кПа са умереним усисним протоком; Л = тип са високим протоком. ЗХ05‑13 крајњи ‑48кПа; ЗХ15‑20 крајњи ‑66кПа, велики проток за прозрачне радне предмете

     • A: Лагана верзија нове генерације са скраћеним димензијама и смањеном тежином

     • ‑06‑08‑10: Спецификација порта(СУП‑ВАЦ‑ЕКСХ). Двоцифрени број означава метричку величину уклапања једним додиром (06=Φ6,08=Φ8,10=Φ10,12=Φ12). Ф01/Ф02/Ф03 за Г/Рц навој; Н01/Н02 за НПТ империјални навој.

  Пример поруџбине: ЗХ13ДСА‑08‑10‑10
     ЗХ вакуум ејектор са портом за тело, млазница Φ1,3 мм, високовакуумска класа С, нова лагана верзија А; прикључак за напајање Φ8, прикључак за вакуум Φ10, издувни отвор Φ10 прикључак једним додиром.

3. Предности основних перформанси

     • Три потпуно независна екстерна порта: Одвојени СУП довод, ВАЦ вакуум и ЕКСХ издувни портови. Издувни гас може да повеже спољни пригушивач или централизовани издувни цевовод. Погодно за интеграцију крајњег ефектора робота и модула, без унутрашњих ограничења у простору пригушивача.

     • Лагана интегрисана млазница од смоле: Млазница и главно тело интегрално обликовани за значајно смањење тежине, савршено за ЕОАТ који се креће великом брзином. Нова верзија А скраћује дужину и висину, тежина је смањена до 74%.

     • Опције двоструког вакуума: С високи вакуум за глатке заптивене радне предмете укључујући стакло, метални лим и пластично кућиште; Л са високим протоком за картон, филм, тканину и материјале који су склони цурењу за компензацију цурења.

     • Богат избор портова: Метричка арматура једним додиром, Г/Рц цевни навој и НПТ империјални навој за прилагођавање опреме на глобалном тржишту.

     • Разноврсне методе монтаже: Директно причвршћивање завртњима, стандардни носач, носач у облику слова Л и монтажа на ДИН шину за флексибилан распоред.

     • Захтев за рад без уља: Подмазивање уљном маглом је забрањено, потребан је само суви филтрирани компримовани ваздух.

4. Стандардне техничке спецификације

Перформансе при притиску напајања од 0,5 МПа (АНР)

За варијанту Л-високог протока: већи усисни проток испод идентичног отвора млазнице са нижим крајњим нивоом вакуума.

5. Табела поређења ЗХ‑Д ВС ЗХ‑Б

6. Упутство за избор корак по корак

     • Избор перформанси С / Л

 ￮ ✅ С високи вакуум (‑90кПа): Глатко заптивени радни предмети као што су челична плоча, стакло, пластично кућиште, ПЦБ; мање цурење, потребна је велика сила адсорпције.

 ￮ ✅ Л са високим протоком: Картон, пена, филм, тканина и други прозрачни радни комади који су склони цурењу, велики проток компензује цурење вакуума.

     • Избор отвора млазнице: Изаберите према укупној површини адсорпције усисне чаше. Већа млазница доноси већи усисни проток уз већу потрошњу ваздуха. Избегавајте превелику млазницу да бисте спречили губитак компримованог ваздуха.

     • Избор типа порта: Метричка арматура на један додир (06/08/10/12) за кућну опрему за аутоматизацију; Г навој / НПТ навој за машине за извоз у иностранство.

     • Напомена о руковању издувним гасовима за Д-тип: Д‑варијанта нема уграђени пригушивач. ЕКСХ издувни отвор мора да повеже спољни пригушивач, иначе ће бука бити екстремна; или извући издувну цев из кабинета опреме.

     • Решење за детекцију вакуума: Вакум ејектор серије ЗХ без уграђеног пресостата. Додајте екстерни ЗСЕ вакуумски прекидач притиска ако је потребна повратна информација о сигналу.

7. Типични сценарији примене

     • Робот ЕОАТ за брање крајева: 3Ц пластични делови, руковање ПЦБ-ом и батеријом

     • Индустрија паковања: сакупљање картона, фолија и папира

     • Вађење делова малих димензија за робота за бризгање

     • Мултипаралелни вакуумски модул за синхрону адсорпцију са више усисних чаша

     • Аутоматске станице које захтевају централизовани одвод отпадних гасова изван кућишта опреме

8. Опис дијаграма стандардног пнеуматског кола

     ЗХ‑Д стандардно коло са портом за тело: АФЦ филтер извора ваздуха (забрањена јединица за уљну маглу) → 3/2 електромагнетни вентил → СУП прикључак за напајање ЗХ‑Д; ВАЦ вакумски порт повезује ЗФЦ вакуум филтер затим са усисном чашом; ЕКСХ издувни отвор повезује спољни пригушивач или издувно црево које је усмерено ван опреме.

9. Важне напомене о раду

     • Подмазивање уљне магле је строго забрањено. Загађивач уља ће зачепити сићушни отвор млазнице, узроковати опадање усисне силе или потпуни квар. За третман извора ваздуха треба користити само филтер за ваздух.

     • ЗФЦ инлине вакуум филтер мора бити инсталиран на страни вакума. Улазак честица прашине ће довести до блокаде млазнице.

     • За избацивач са прикључком за тело ЗХ-Д, ЕКСХ издувни отвор мора да опреми пригушивач да би се избегао превелики ниво буке.

     • Препоручени притисак напајања: 0,4-0,5 МПа. Не препоручује се дуготрајан континуирани рад под пуним 0,6 МПа.

     • Минимизирајте дужину црева између вакуум ејектора и усисне чаше, смањите запремину цевовода за бржи одговор на вакуум.
