Вакумски ејектор ЗЛ‑Серије

Вишестепени вакуумски ејектор за уштеду енергије серије СОЛИХ ЗЛ1, потпуно заменљив са СМЦ ЗЛ1. Максимални усисни проток 100Л/мин (АНР) при доводу од 0,4-0,6МПа. Без вентила или интегрисана са верзијама вентила са комбинацијама вентила за довод/испуштање (К1/К2/Б1/Б2), опциони вакуумски прекидач притиска (НПН/ПНП, аналогни излаз), кола за заштиту од пренапона индикатора. Идеалан за робота ЕОАТ, 3Ц пицк анд плаце, литијумску батерију и аутоматизацију руковања порозним материјалом.

Пошаљи упит

Опис производа

ЗЛ‑Серија Вишестепени вакуумски ејектор за уштеду енергије | Комплетан избор модуларних са вентилом/без вентила

Бренд: СОЛХ од Рицхге Тецхнологи | Потпуно механички и заменљиви интерфејс са оригиналном серијом СМЦ ЗЛ1

1. Преглед производа

СОЛИХ ЗЛ1‑серија усваја вишестепену вентуријеву структуру вакуум ејектора за уштеду енергије, потпуно заменљиву са оригиналном димензијом и изгледом порта СМЦ ЗЛ1. Под идентичним условима потрошње ваздуха, обезбеђује већи усисни проток и мањи губитак енергије. Широко примењен за роботске манипулаторе велике брзине за бирање и постављање и јаке апликације за адсорпцију за порозне делове који могу да дишу.

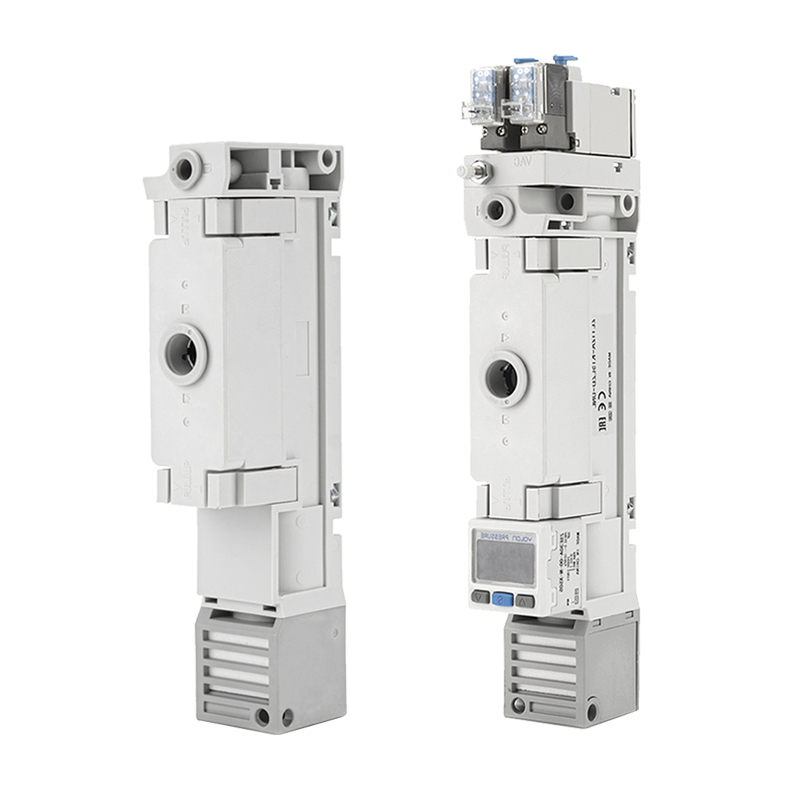

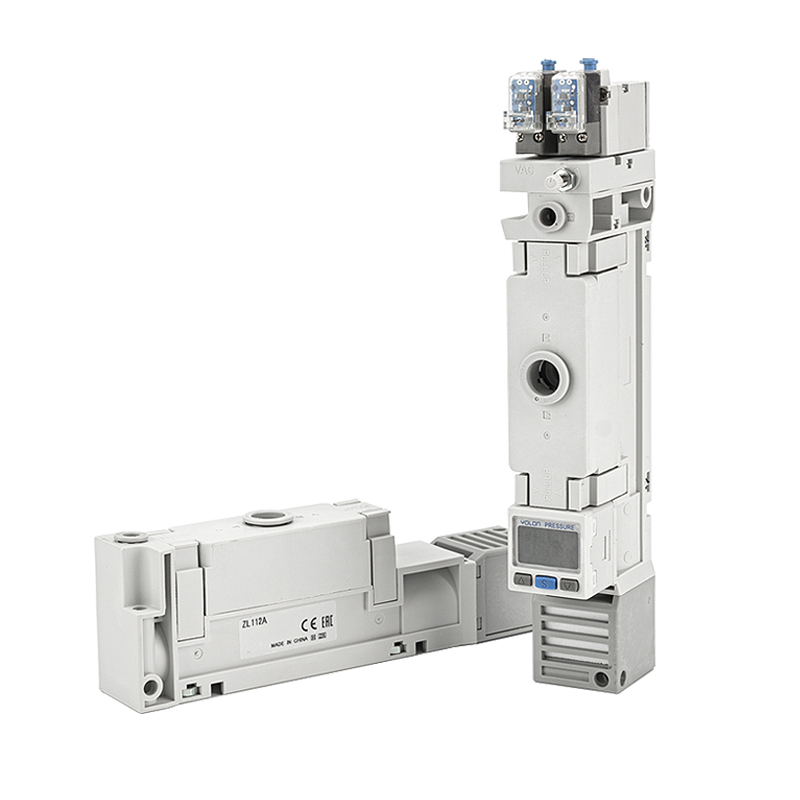

Две основне конфигурације за избор:

• Тип без вентила (без вентила): Само чисто тело ејектора, контролисано екстерним електромагнетним вентилима. Јефтин и веома флексибилан за прилагођену системску интеграцију.

• Са типом вентила: Интегрисани доводни вентил, вентил за отпуштање и модул за детекцију вакуумског притиска. Нису потребне додатне спољне компоненте вентила, поједностављени цевовод и бржи одзив. Преферирано главно решење за алате на крају руке робота (ЕОАТ).

Спецификација модела 12А: Максимални усисни проток 100Л/мин (АНР), радни притисак доводног ваздуха 0,4~0,6МПа чисти компримовани ваздух. Отвор за напајање и вакуумски прикључак опремљени спојницама за један додир: Φ6 метрички или Φ1/2‑инчни империјални опционо.

2. Општи преглед кодирања модела

2.1 Основно кодирање без вентила

ЗЛ1‑12А

• ЗЛ1: Код серије вишестепеног вакуум ејектора

• 12А: Шифра величине, максимални усисни проток 100Л/мин (АНР)

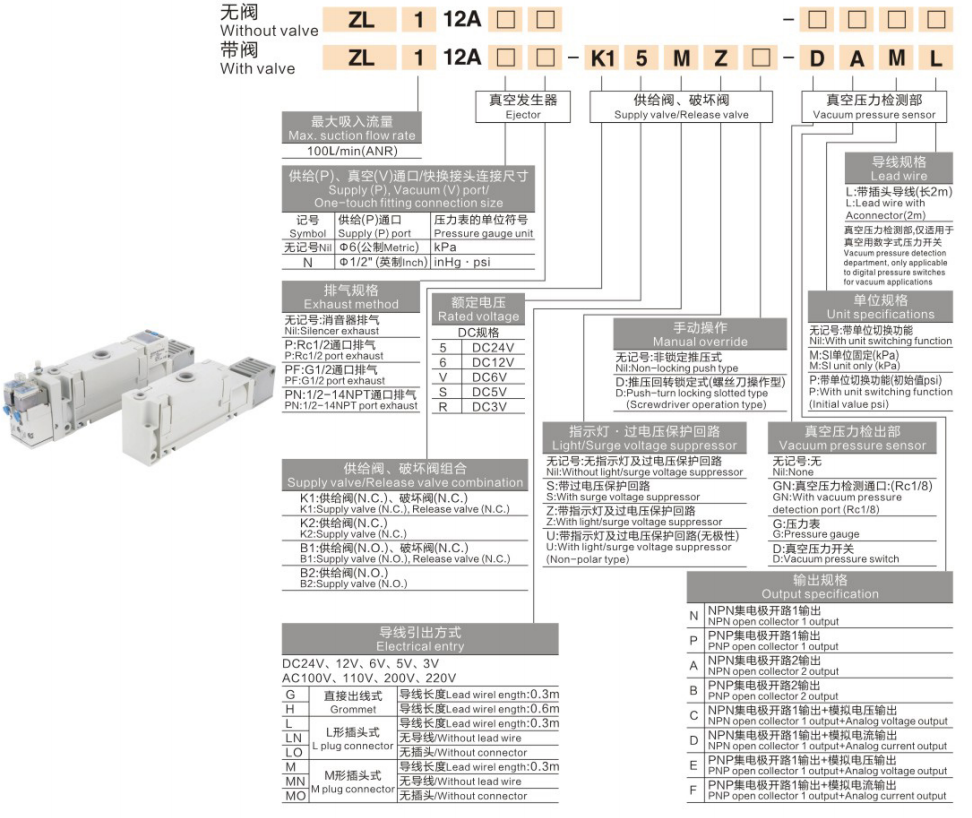

2.2 Комплетно кодирање за верзију са вентилом (пример цртежа)

Цео пример:ЗЛ1‑12А‑К15МЗ‑ДАМЛ

Сегмент кода	Одговарајући модул и дефиниција
ЗЛ1‑12А	Серија + код величине (100Л/мин) главно тело вакуум ејектора
К1	Н.Ц. вентил за напајање + Н.Ц. вентил за отпуштање, склоп вентила за довод / отпуштање
5	Називни напон завојнице ДЦ24В
M	Утичница типа М-утикача, дужина кабла 0,3 м
Z	Са индикаторском лампом и кругом за заштиту од пренапона
D	Уграђена јединица за детекцију вакуумског пресостата
A	Спецификација двоканалног излаза НПН отвореног колектора
М(Л)	Кабл прекидача притиска: 0,3м / 2м са утикачем, изаберите само један

3. Потпуна рашчлањивање кода модела корак по корак

3.1 Величина прикључка за напајање (П) / вакуум (В)

Марк	Порт за снабдевање(П).	Опције јединице за притисак
Без ознаке / Н	Φ6 Метричка монтажа једним додиром	кПа
Инцх верзија	Φ1/2" Империал на један додир	инХг, пси

3.2 Метода издувавања

Марк	Опис издувних гасова
Без ознаке	Издувни пригушивач (стандардне перформансе са ниским нивоом буке)
ПР	Издувни отвор 1/4", спољни цевовод за централизовани издувни гас
ПГ1/2	Издувни отвор Г1/2, централизовани издувни систем великог протока
ПН1/2‑14НПТ	НПТ 1/2‑14 издувни отвор за северноамеричку опрему

3.3 Називни напон

Код	Спецификација напона
5	ДЦ24В (индустријски маинстреам)
6	ДЦ12В
V	ДЦ6В (опционо)
ВДЦ	ДЦ5В (само по мери)

3.4 Комбинације вентила за напајање и вентила за отпуштање (за моделе са вентилом)

Код	Комбинација вентила	Опис функције
К1	Вентил за напајање Н.Ц. + Отпусни вентил Н.Ц.	Укључите напајање за стварање вакуума; ослобађање енергије за брзи прекид-вакуум. Стандардни главни избор.
К2	Вентил за напајање Н.Ц. (без вентила за отпуштање)	Само контрола снабдевања; вакуум који се ослобађа природним путем, решење по повољној цени.
Б1	Вентил за снабдевање Н.О. + Отпусни вентил Н.Ц.	Нормално отворен доводни вентил, континуирано довод ваздуха након искључивања, за посебне услове рада са држањем вакуума.
Б2	Вентил за снабдевање Н.О. (без вентила за отпуштање)	Основна конфигурација нормалног напајања.

3.5 Функција ручног преклапања

Марк	Режим рада ручног заобилажења
Без ознаке	Дугме без закључавања: притисните за напајање, отпустите за ресетовање.
D	Тип закључавања заокретно (помоћу одвијача), брава за континуирано довод ваздуха током пуштања у рад и отклањања грешака.

3.6 Индикаторска лампа и заштитни круг од пренапона

Марк	Опис конфигурације
Без ознаке	Нема индикаторске лампице и нема кола заштите од пренапона.
S	Уграђено коло за сузбијање пренапона за продужење радног века завојнице.
Z	Индикаторска лампица плус заштитни круг од пренапона за визуелизацију статуса укљученог напајања.
U	Индикаторска лампица без поларитета и заштитни круг од пренапона, дозвољено је произвољно ожичење.

3.7 Електрични улаз / Режим излаза жице

Код	Дефиниција утичнице за каблове
G	Увод за кабл, дужина кабла: 0,3м
H	Утичница у облику слова Л, дужина кабла: 0,6 м
ЛН	Тип утикача Л-облика, без кабла (свежањ каблова који сам припрема купац)
M	Утичница у облику слова М, дужина кабла: 0,3 м
МН	Тип утикача у облику слова М, без кабла (свежањ каблова који сам припрема купац)

3.8 Јединица за вакуумски притисак (важи само за јединице опремљене са детекцијом вакуума)

Марк	Подешавање јединице
Без ознаке	Пребацивање на више јединица: избор кПа / инХг / пси
M	Фиксна јединица, само кПа
S	Пребацивање са више јединица, фабрички подешено на пси
P	Пребацивање са више јединица, фабрички подешено на пси

3.9 Модул за детекцију вакуумског притиска

Марк	Функција и апликација детекције
Без ознаке	Нема јединице за детекцију; чисто тело ејектора, посебно повежите спољни сензор.
ГН	Порт за детекцију вакуума (Рц1/8), повежите екстерни дигитални манометар или ПЛЦ аквизициони модул.
G	Уграђени аналогни манометар за локално визуелно очитавање нивоа вакуума на лицу места.
D	Уграђени вакуумски прекидач притиска, излазни прекидач / аналогни сигнал за аларм који недостаје и повратне информације о радном комаду на месту.

3.10 Спецификација излаза (за вакуумски прекидач притиска Д-типа)

Код	Опис излазног режима
N	НПН 1-канални излаз са отвореним колектором, стандард за ПЛЦ НПН улазни канал
P	ПНП 1-канални излаз отвореног колектора
A	НПН двоканални независни излаз са отвореним колектором
W	ПНП двоканални независни излаз са отвореним колектором
C	НПН 1‑канални прекидач + аналогни напонски излаз
D	НПН 1‑канални прекидач + аналогни струјни излаз
E	ПНП 1‑канални прекидач + аналогни напонски излаз
F	ПНП 1‑канални прекидач + аналогни струјни излаз

3.11 Спецификација кабла прекидача притиска (за Д-тип)

Код	Цабле Дефинитион
L	Унапред монтирани утични кабл, укупна дужина: 2м
M	Унапред монтирани прикључни кабл, укупна дужина: 0,3 м

4. Резиме основних техничких спецификација

Параметер Итем	Стандардна спецификација
Принцип рада	Вишестепени дифузор Вентури вакуум ејектор, високоефикасна структура за уштеду енергије
Максимални усисни проток (величина 12А)	100 л/мин (АНР)
Стандардни притисак доводног ваздуха	0,4 ~ 0,6 МПа
Порт за напајање/вакуум	Монтажа једним додиром: Φ6 Метриц / Φ1/2" Империал опционо
Опције издувних гасова	Стандардни пригушивач издувних гасова; ПР / ПГ / ПН централизовани екстерни издувни систем типа порта је опционо
Називни напон завојнице	ДЦ24В / ДЦ12В / ДЦ6В; ДЦ5В доступан по прилагођеном захтеву
Опције електричног улаза	Г навој / утикач облика Х-Л / утикач облика М-М; ЛН / МН верзија без кабла за ожичење купаца
Јединица за детекцију вакуума	Нема детекције / ГН порт за детекцију (Рц1/8) / Г локални манометар / Д уграђени вакуумски прекидач притиска
Сигнал Оутпут	НПН / ПНП једноканални излазни прекидач; аналогни напон / струјни излаз опционо
Индикатор и заштита од пренапона	Без заштите / С заштита од пренапона / З индикатор + заштита / У индикатор без поларитета + заштита

5. Референтна табела за избор без вентила ВС са вентилом

Цомпарисон Итем	Тип без вентила ЗЛ1‑12А	Са типом вентила ЗЛ1‑12А‑К1…
Интегрисани вентили	Нема уграђених вентила, потребан је екстерни 3-смерни електромагнетни вентил	Интегрисани доводни вентил + вентил за отпуштање (К1/К2/Б1/Б2 серија)
Метода вакуумског прекида	Контролисано спољним вентилом или природним ослобађањем	Тренутни прекид вакуума помоћу уграђеног вентила за отпуштање за брзо спуштање радног комада
Брзина одзива	Зависи од спољашњег вентила и распореда цевовода	Бржи интегрисани одговор за апликацију робота са великом брзином циклуса
Сложеност цеви	Захтева посебне вентиле, фитинге и прибор за филтере	Високо интегрисани, минимални радови на цевоводима на лицу места
Цена и флексибилност	Најнижа цена, максимална флексибилност дизајна система	Виши ниво интеграције, пожељан за крајњи ефектор робота ЕОАТ
Детекција притиска	Потребан је спољни вакуумски прекидач	Опциони уграђени Г манометар / Д вакуумски прекидач притиска

6. Стандардна решења за конфигурацију вакуумског кола

Решење 1: Трошковно оптимизовано коло без вентила

АФЦ2000 неуљни третман извора ваздуха са две јединице → 3В110 3-смерни електромагнетни вентил → ЗЛ1‑12А вакуумски ејектор без вентила → ЗПТ вакуумска усисна чаша

Решење 2: Круг за брзо бирање и постављање робота са вентилом велике брзине

АР регулатор притиска → ЗЛ1‑12А‑К15МЗ‑ДАМЛ (интегрисани доводни вентил, вентил за отпуштање и пресостат за вакум) → вакуумска усисна чаша за крајњи ефекат робота, подржана је аутоматска функција аларма за недостатак радног комада.

Решење 3: Вишебанкарски централизовани круг за довод ваздуха

АФЦ двокомпонентна јединица са великим протоком без уља → вишеструки ЗЛ1 склоп ејектора са ејектором са вентилом → синхроно бирање материјала са више усисних чаша.

7. Упутство за избор корак по корак

• Величина порта: За стандардне ПУ6 / Φ6 цеви, изаберите метрички порт без ознака. За империјалне цеви Φ1/2" наведите империјални прикључак заједно са јединицом за притисак инХг / пси.

• издув: За окружење у радионици без буке, задржите стандардни пригушивач издувних гасова. За испухивање у одређено безбедно подручје, усвојите централизовани издувни систем ПР / ПГ / ПН типа порта.

• напон: ДЦ24В (шифра 5) за кућну аутоматизацију; ДЦ12В / ДЦ6В за европски извоз или пројекте нисконапонских уређаја.

• Комбинација вентила: К1 (Н.Ц. напајање + Н.Ц. ослобађање) за стандардно брзо бирање и постављање; К2 за смањење трошкова; Б1/Б2 за специјалне услове рада са нормално отвореним вакуумом.

• Захтев за откривање: Изаберите Д вакуумски прекидач притиска (НПН/ПНП одговара типу ПЛЦ улаза) за ПЛЦ аларм који недостаје; Г локални манометар за визуелну инспекцију на лицу места; ГН порт за детекцију за спољно прикупљање података треће стране.

• Индикатор и заштита од пренапона: Изаберите З / У верзију за дијагностичку индикацију кабинета; С заштита од пренапона за влажно и тешко радно окружење.

• Ручно замена: Одаберите ручно закључавање Д притиском-окретом за учестале сценарије пуштања у рад и отклањања грешака, подржавајте закључано континуирано довод ваздуха.

8. Типични сценарији примене у индустрији

• 3Ц електроника ПЦБ и руковање чиповима великом брзином

• Пренос материјала електроде литијум-јонске батерије

• Адсорпција јаке силе од картона и порозног материјала

• Роботско брање стакла и лима за тешке услове рада

• Уклањање и вађење делова робота за бризгање

• Апликација за хватање амбалаже за прераду хране

• Роботски системи за транспорт велике брзине за сортирање логистике

9. Важне напомене о раду и инсталацији

• НЕМОЈТЕ користити ФРЛ јединице за уљну маглу (АЦ / БЦ серија од три јединице) за довод ваздуха вакуум ејектора. Уље за подмазивање ће зачепити вишестепене дифузне млазнице, мора усвојити АФЦ не-уљну јединицу за третман ваздуха са две јединице извора ваздуха.

• Обавезно инсталирајте ЗФЦ инлине вакуум филтер на узводну страну. Мале вишестепене млазнице су осетљиве на прашину; усисни ток ће се јако деградирати када се зачепи контаминацијом честицама.

• Држите дужину црева између избацивача и усисне чаше што је могуће краће како бисте гарантовали брзо стварање вакуума и стабилне перформансе усисавања.

• Оптимални опсег притиска доводног ваздуха 0,4~0,6МПа. Недовољан притисак доводи до слабог усисавања; превелики притисак повећава потрошњу компримованог ваздуха.

• За моделе са вентилом, изаберите З / С / У верзије са уграђеним кругом за заштиту од пренапона да бисте продужили радни век соленоидног намотаја унутар контролних ормарића.

• За ПР / ПГ / ПН централизоване конфигурације издувних гасова, одржавајте неометане издувне цеви, противпритисак ће озбиљно погоршати перформансе изградње вакуума.
