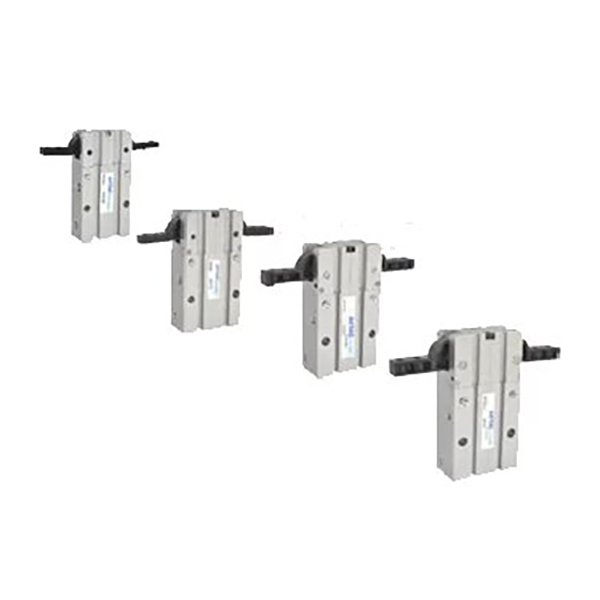

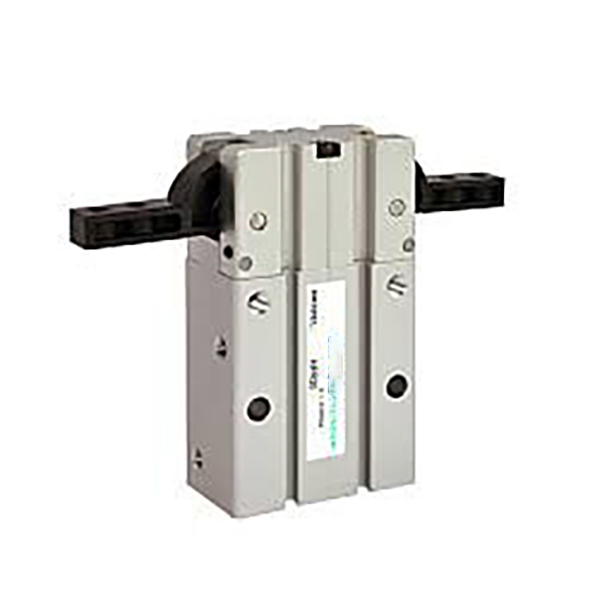

ХФР пнеуматска хватаљка са заокретом од 180° са широким отварањем

Бренд: СОЛХ од Рицхге Тецхнологи

Преглед производа

     СОЛХ ХФР серија је пнеуматска хватаљка са 2 чељусти са 2-чељустима са 180° погоном са окретном карицом. Снаге језгра: потпуно отварање чељусти од 180° за максималан зазор, одлична могућност механичког избегавања, три универзалне монтажне површине, интегрисана структура отпорна на прашину и унапред инсталирани трајни магнет. То је главни избор актуатора за станице са малим оптерећењем које захтевају велики размак закретања како би се елиминисале сметње при одабиру и постављању и широком домету хватања радног предмета.

Основна структура и радне карактеристике

     -- Принцип рада: Клип гура склоп окретног полужја да покреће две чељусти за ротационо кретање. Угао закретања једне чељусти достиже 90°, чељусти формирају праву линију када су потпуно отворене како би се максимизирао простор за избегавање.

     -- Карактеристика деловања: Двоструко дејство као стандард; довод ваздуха за стезање, обрнути ваздух за отварање. Максимални отворени угао 180°±2°, угао преклапања -2°~-5° за стабилно позиционирање.

     -- Заштита од прашине и хабања: Оптимизована структура отпорна на прашину у делу чељусти за прашњава окружења. Металне сепараторне плоче изолују површине трења како би смањиле абразију и продужиле радни век.

     -- Флексибилна монтажа: Три монтажна лица (бочна / доња / задња). Лоцирање рупа за игле на доњој основи побољшава тачност монтаже и понавља доследност позиционирања.

     -- Компатибилност сензора: Трајни магнет опремљен за све спецификације. Кружни жлебови сензора на бочним зидовима подржавају директну уградњу ЦМСХ/ДМСХ(С) магнетних прекидача без додатних носача.

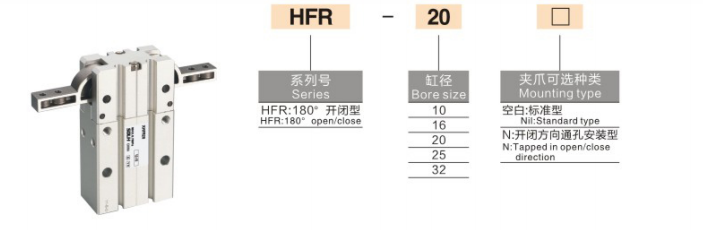

Комплетно правило кодирања модела

   1. Пример модела: ХФР20Н+2ЦМСХ

   2. Стандардни референтни примери налога

     -- ХФР16: Отвор 16, основни модел двоструког дејства без магнетног прекидача

     -- ХФР25Н: Проврт 25, верзија за монтажу кроз рупе

     -- ХФР32+2ЦМСХ: Отвор 32, опремљен са два ЦМСХ магнетна прекидача

Техничке спецификације универзалног језгра (двоструко дејство @0,5 МПа)

Основне конкурентске предности

   1. Ултрашироко отварање од 180° за потпуно избегавање механичког рада

     -- Чељусти су постављене у правој линији при пуном ходу, пружајући максималан зазор за решавање проблема сметњи у радном комаду, идеално за брање компоненти са дубоким шупљинама и уским отворима.

   2. Лагана ефикасна структура осовине

     -- Поједностављени дизајн везе смањује телесну тежину за 15% у односу на еквивалентне паралелне хватаљке, брз одзив погодан за циклусе са малим оптерећењем високе фреквенције.

   3. Отпоран на прашину и хабање за тешке услове у радионици

     -- Специјално заптивање чељусти спречава улазак крхотина; метални сепаратори против трења обезбеђују животни век циклуса ≥5 милиона пута.

   4. Монтажа са три стране плус игле за лоцирање за једноставно пуштање у рад

     -- Рупе за монтажу са више оријентације заједно са иглама за лоцирање на дну омогућавају брзо центрирање и доследно понављање позиционирања за сложен распоред алата.

   5. Уграђени магнет, спреман за уградњу сензора

     -- Стандардни интегрисани перманентни магнет и наменски клизни жлебови елиминишу додатне елементе за монтажу, штедећи трошкове компоненти и време монтаже.

Монтажни облици и типичне индустријске примене

   1. Опције монтаже

   -- Бочна монтажа: хоризонтална хватаљка са широким отварањем за пренос радног комада широке величине на монтажне линије

   -- Монтажа на дну: вертикално подизање плус избегавање покрета за дубоке шупљине калупа и брање контејнера

   -- Монтажа позади: бочни зазор за скучене станице склоне механичким сметњама

   2. Типични сценарији примене

     -- 3Ц и електроника: покретни средњи оквири за хватање, одељци за батерије и велика пластична кућишта

     -- Аутомобилске компоненте: Пренос кућишта лампи, унутрашњих панела и великих гумених делова

     -- Паковање и логистика: Избегавајте брање великих картона, палета и материјала у врећама

     -- Општа аутоматизација: станице за утовар/истовар, обрт и монтажу које захтевају размак од 180°

Водич за брзи избор у 3 корака

   1. Избор отвора на основу масе радног предмета и момента хватања

     -- 10 ≤0,5 кг; 16 =0,5 ~ 1 кг; 20 = 1 ~ 2 кг; 25 = 2 ~ 3 кг; 32 = 3 ~ 5 кг. Резерва ≥30% сигурносне границе.

   2. Потврда замаха

     -- Изаберите ХФР ако је потребно потпуно избегавање зазора од 180°; изаберите МХВ2 ако је само широкоугаоно стезање без озбиљних сметњи.

   3. Усклађивање конфигурације

     -- Контрола блокаде ПЛЦ-а: Инсталирајте два ЦМСХ прекидача да надгледате потпуно отворен и затворен статус.

     -- Захтеви за монтажу: Стандардна верзија са пиновима за позиционирање на дну; изаберите суфикс Н за уградњу кроз рупе.

Резиме једне реченице

     СОЛХ ХФР пнеуматска хватаљка са заокретом од 180° са широким отварањем усваја механизам за окретање везе са пуним размаком вилице од 180°, тространом монтажом, конструкцијом отпорном на прашину и уграђеним магнетом; преферирани актуатор са малим оптерећењем за аутоматизовано преузимање и стављање, обртне станице које захтевају велики простор за избегавање механичких услова у 3Ц, аутомобилској опреми и опреми за паковање.
