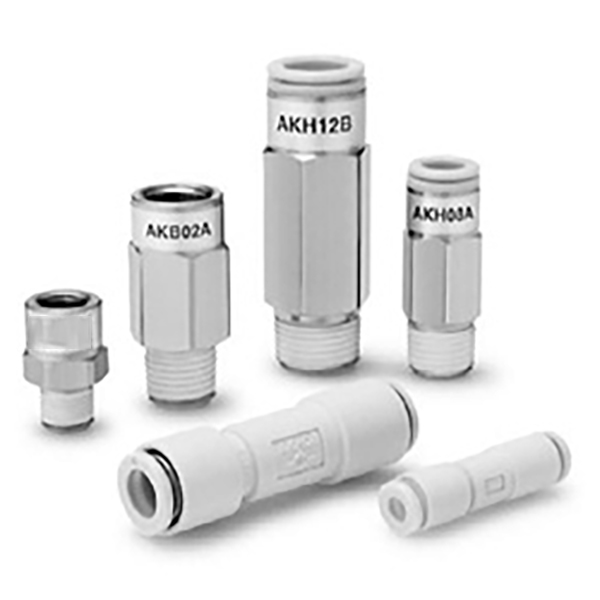

Неповратни вентил серије АКХ / АКБ за брзо повезивање

Неповратни вентил серије СОЛХ АКХ / АКБ за брзо повезивање (тип чауре)

Бренд: СОЛХ од Рицхге Тецхнологи | Интегрисани једносмерни вентил + утични спој

1. Преглед производа

  АКХ / АКБ серија је интегрисана комбинација компонентинеповратни вентил + брза утичница, дизајниран за спречавање повратног тока, задржавање притиска и прекид вакуума у ​​пнеуматским круговима. Компактна величина, брза инсталација и ултра-низак притисак пуцања.

  Основна разлика између АКХ и АКБ

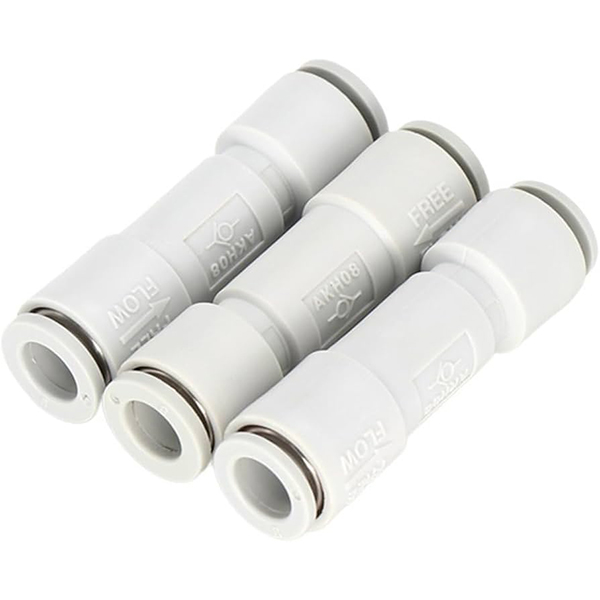

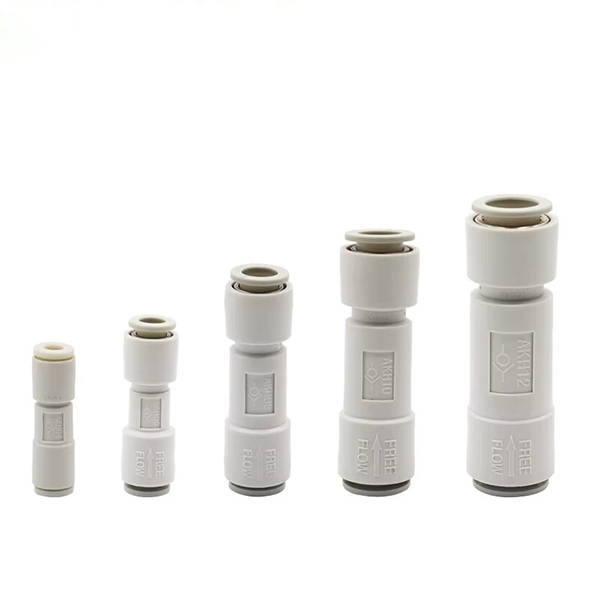

   АКХ: Дуал пусх-ин порт равне чауре, обе стране за ваздушне цеви (Φ4 ~ Φ12).

   АКБ: Један мушки навој + један унутрашњи навој типа чауре, за спречавање повратног протока између навојних отвора

• АКБ‑А: Смер протока → Мушки навој → Унутрашњи навој

• АКБ‑Б: Смер протока → Унутрашњи навој → Мушки навој

2. Основне карактеристике

  1. Ултра-низак притисак пуцања:0,005 МПа (5 кПа), погодан за вакуум системе (-100 кПа ~ 1 МПа)

  2. Висок проток: Велика ефективна површина попречног пресека са малим отпором протока

  3. Брзо постављање: Компатибилно са ПУ / ПА најлоном / меком најлонском цеви; чујни „клик“ када се цев забрави на месту

     • Материјал: Тело вентила ПБТ / легура цинка; фитинг од никлованог месинга; чељусти за хватање СУС304 нерђајући челик

     • Максимални радни притисак: 1,5 МПа

     • Радна температура: -5℃ ~ +60℃ (без залеђивања)

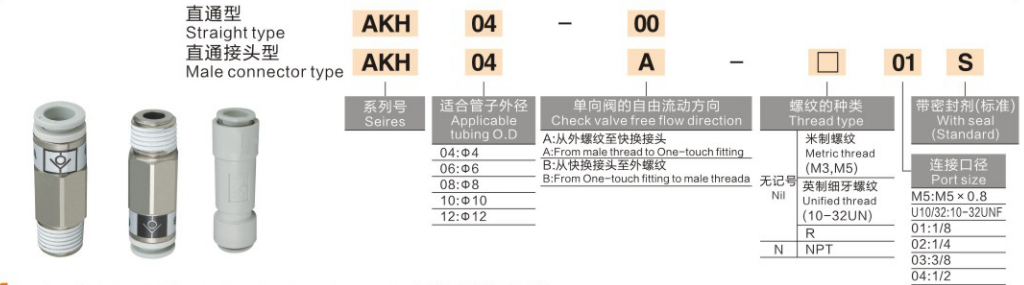

3. Дефиниција кода модела и примери

 1. АКХ (Тип Дуал Пусх-ин)

      • АКХ06‑00: АКХ серија, Φ6 цев, двоструки улазни портови (-00 = без навоја)

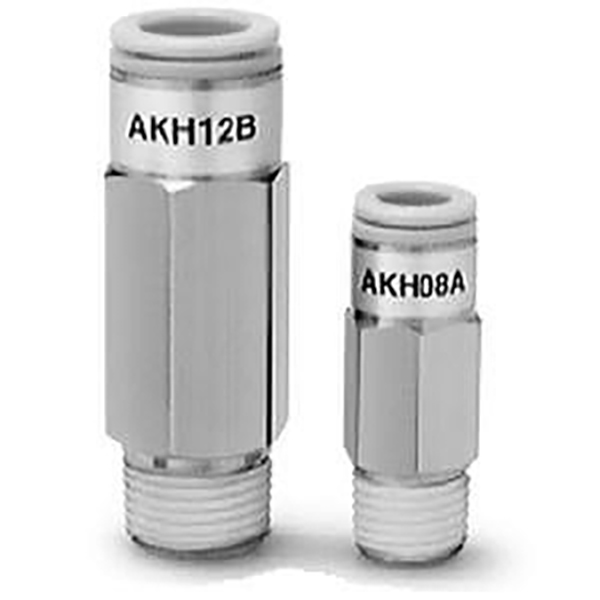

      • АКХ08А‑02С: АКХ серија, Φ8 цев, Р1/4 спољни навој, претходно нанети заптивач навоја С

  2. АКБ (Тип рукава са навојем)

     • АКБ02А‑02С: АКБ серија, навој Р1/4, смер протока типа А (мушки → женски), заптивач за претходно премаз С

4. Стандардне спецификације

 1. АКХ – Дуал Пусх-ин неповратни вентил

  2. АКБ – неповратни вентил са навојем

5. Типичне примене

     • Одржавање притиска у цилиндру: Спречити потонуће или заношење терета

     •. Вакумски круг: Избегавајте цурење вакуума (идеално за низак притисак пуцања)

     •. Двострука блокада пумпе: Заштитите пумпу ниског притиска од обрнутог тока високог притиска

     • Огранак кола против повратног тока: Независно задржавање притиска за више актуатора

6. Поређење са другим неповратним вентилима

     • АКХ / АКБ: Интегрисани дизајн за брзо увлачење / чаура, компактна и брза монтажа, директна цевна веза

     • АК2000 / АК4000: Тип цеви са навојем, већи капацитет протока, без утичних прикључака

     • АКП: Са растерећењем преосталог притиска, намењен за сигурносна пнеуматска кола
