И тип зглоба са дуплим ушима за крај шипке цилиндра

СОЛХ И тип дупли ушни спој за крај шипке пнеуматског цилиндра, стандардни конектор за виљушке који је заменљив са СМЦ/АирТАЦ деловима. Унутрашњи навој М10×1.25-М27×2 одговара отворима од 32-125 мм, рупа за иглице φ10-27 мм, замах у једној равни ±5°. Угљенични челик поцрњен/поцинковани или нерђајући челик. Идеално за једноструке ушне папучице са високим оптерећењем у потисним и зглобним механизмима.

Пошаљи упит

Опис производа

И тип дуплог ушног зглоба за крај шипке цилиндра | Вилица пнеуматски цилиндар И спојница

Бренд: СОЛХ од Рицхге Тецхнологи | Стандардни пнеуматски цилиндар клипњача И Додатак за клип виљушке

1. Преглед производа

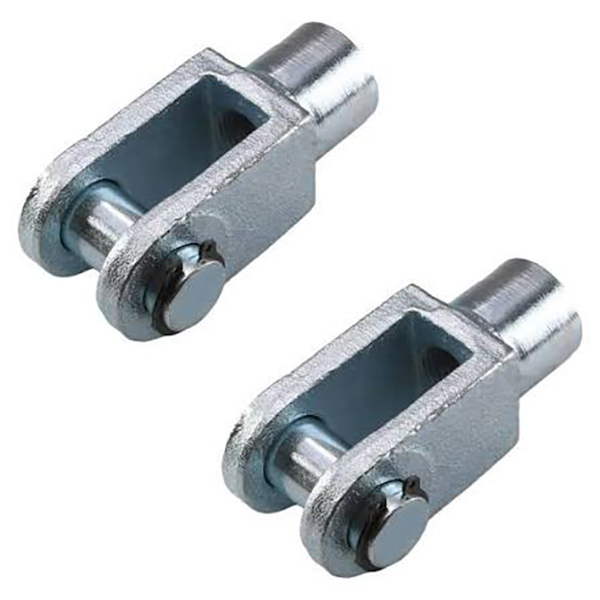

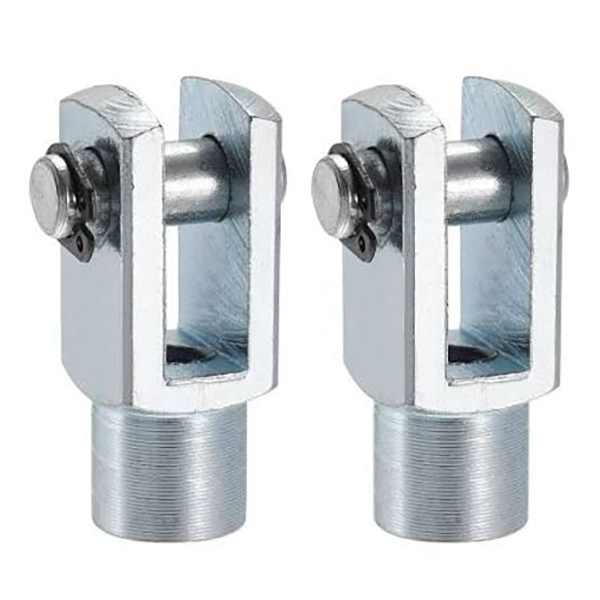

Зглоб И-типа, такође назван двоструки спој виљушке за уши, долази са унутрашњим навојем за причвршћивање на клипњачу цилиндра. Његове двоструке уши причвршћују једноструку ушну ушицу терета, састављену осовином за игле за зглобну везу. Омогућава замах од ±5° унутар једне равни. Као стандардни прикључни прибор за пнеуматске цилиндре, потпуно је заменљив са стандардним резервним деловима СМЦ и АирТАЦ.

2. Конвенција о именовању модела

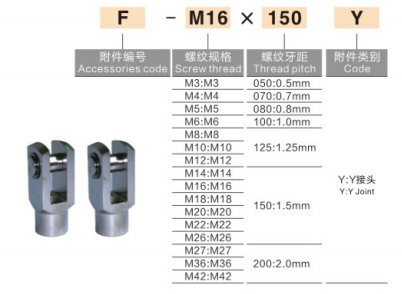

АирТАЦ стандард: Ф - Навој + И
Примери: Ф-М10×1,25И, Ф-М12×1,25И

СМЦ стандард: И + величина отвора
Примери: И-32, ЦА2-40-И

• И: И-тип дупли ушни зглоб

• Суфикс навоја одговара навој клипњаче: М10×1,25 / М12×1,25 / М16×1,5

3. Заједничка табела спецификација

Модел	Навој клипњаче	Одговарајући проврт цилиндра	Пречник отвора за иглице
И-М10×1,25	М10×1,25	32мм	φ10
И-М12×1,25	М12×1,25	40мм	φ12
И-М16×1,5	М16×1.5	50/63мм	φ16
И-М20×1,5	М20×1,5	80/100мм	φ20
И-М27×2	М27×2	125мм	φ27

4. Материјално-технички параметри

• Материјал: Угљенични челик са црним оксидом / поцинкованом завршном обрадом, нерђајући челик опционо

• Свинг Англе: ±5° замах у једној равни

• Компатибилност: Погодно за стандардне пнеуматске цилиндре пуног опсега

• Инсталација: Зашрафити спој на клипњачу, убацити једноструку ушицу за оптерећење у И виљушку, причврстити осовином и клипом.

5. Брзо поређење: И-тип / И-тип / лежај на крају шипке

Прибор	Структура	Свинг Перформанце	Апликација
И Тип Цлевис	Двострука виљушка за уши	±5° замах у једном правцу	Повежите се са једним ушним ушом за оптерећење, високо носивим
И Типе Цлевис	Једна ушна ушница	±5° замах у једном правцу	Поклапа се са дуплим носачем за уши
Лежај краја шипке	Сферни универзални зглоб	±13° замах у више смерова	За неусклађеност и инсталацију ексцентричног оптерећења

6. Упутство за избор

Ако је ваша страна оптерећења једнострука осовина → изаберите И спојницу.
Ако је ваша страна терета двоструки носач за уши → изаберите И спојницу.
Ако постоји ексцентричност и неусклађеност инсталације → изаберите лежиште краја шипке

Хот Тагс: И тип дупли ушни зглоб за крај шипке цилиндра, Кина, произвођач, добављач, фабрика, ниска цена, квалитет, најновија продаја, напредна
