Бренд: СОЛХ од Рицхге Тецхнологи | Пнеуматски равни спој са једним додиром за линије за компримовани ваздух и вакуум
 |
 |
 |
 |
КК2Х је стандардни прави утисни пнеуматски спој са пусх-то-цоннецт дизајном, компатибилан са ПУ и ПА најлонским цевима. Опслужује и системе цевовода са компримованим ваздухом и вакуумске системе и широко је упарен са ЗХ, БМ, ПБМ, ПБКС серијом вакуумских генератора. Као једна од СОЛХ-ових основних серија потисних фитинга, може директно заменити увезене СМЦ КК2Х фитинге.
КК2Х серија укључује три главна подтипа:

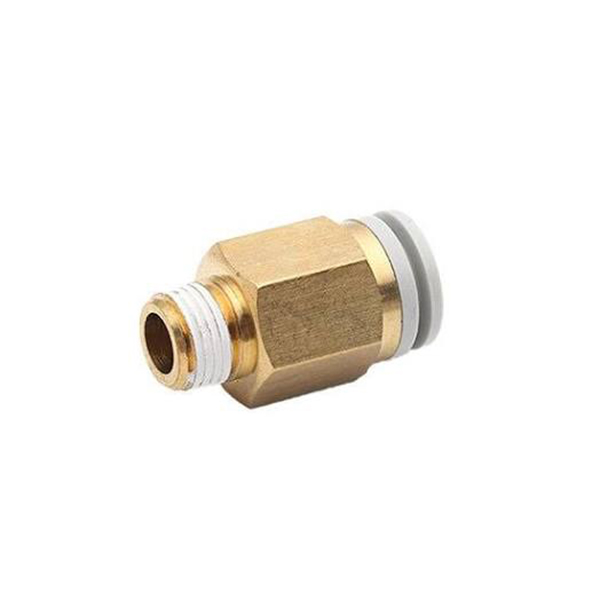

Мушки навој равно: Мушки навој на једном крају (микро М навој / Р конусни навој), уметак цеви на једном крају

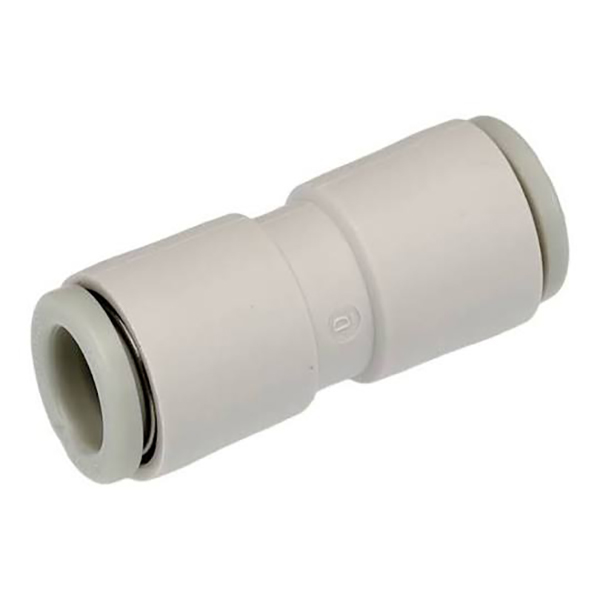

Равно једнак пречник (суфикс -00): Оба краја за исти чеони спој цеви са спољним спољним делом

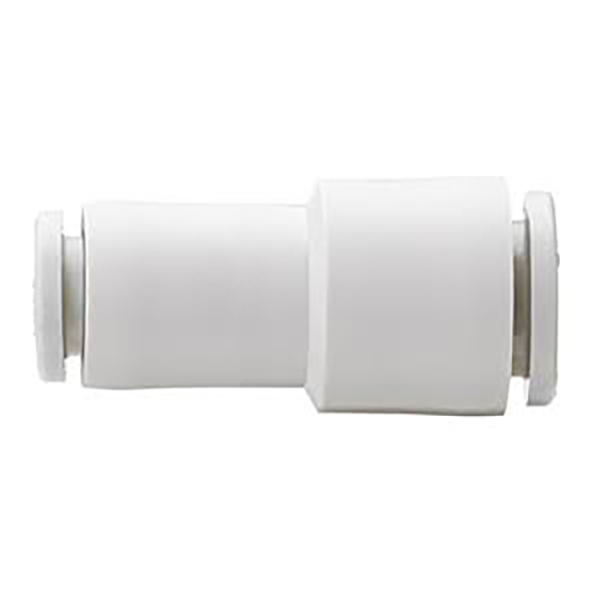

Смањење равно: Два прикључка за различите спољне пречнике цеви да би се остварио прелаз величине цеви
Монтажа и демонтажа једном руком: Уметнута цев за аутоматско закључавање; притисните плави прстен за отпуштање за извлачење цеви, потпуно стандардизованих димензија.
• Структура закључавања опружне чељусти једним додиром: Цев је уметнута и закључана аутоматски. Огрлица за отпуштање притиска за одвајање цеви ради лакшег склапања.
• Састав материјала: Ојачано ПОМ пластично тело; никловани месингани крај са навојем за заштиту од рђе и поуздано заптивање.
• НБР заптивка од нитрилне гуме ради стабилно за кругове позитивног компримованог ваздуха и негативних вакуума.
• Покривеност пуне величине: Мале цеви Φ2/3,2/4, обичне Φ6/8/10/12 и велике величине Φ16. Подржава микро М навоје (М3, М5, М6) и империјалне Р конусне навоје (1/8,1/4,3/8,1/2), погодне за генераторе вакуума и микро цилиндре.
• Цомпацт сизе, идеално за уградњу у уске просторе аутоматизованих машина.
Примери:
КК2Х04-М5: Равни спој са мушким навојем за Φ4 цев, М5×0,8 мушки навој
КК2Х06-01С: Мушки навој, раван фитинг за Φ6 цев, Р1/8 мушки конусни навој
КК2Х08-00: Равна арматура једнаког пречника, оба прикључка за Φ8 цеви
КК2Х06-08: Редукционо право причвршћивање, Φ6 на једној страни, Φ8 на другој страни
|
Сегмент кода |
Опис |
|
КК2Х |
Шифра серије: равно утискивање |
|
02/23/04/06/08/10/12/16 |
Спољни пречник цеви ΦД: 2 /3,2 /4 /6 /8 /10 /12 /16 мм |
|
М3Г/М5/М6 |
Метрички микро мушки навој: М3×0,5 / М5×0,8 / М6×1,0 |
|
01С/02С/03С/04С |
Империал Р мушки конусни навој: Р1/8 / Р1/4 / Р3/8 / Р1/2 |
|
-00 |
Равно једнак пречник, исте величине цеви на оба краја |
|
Двоцифрене, нпр. 06-08 |
Смањење равно: пречник предње цеви → пречник задње цеви |
|
Ставка |
Параметар |
|
Применљиви медиј |
Компримовани ваздух, вакуум под притиском |
|
Радни притисак |
0~1.0МПа; Максимални вакуум: -95кПа |
|
Радна температура |
-5℃ ~ +60℃ |
|
Материјал тела |
Реинфорцед ПОМ; Навој: никловани месинг |
|
Заптивни материјал |
НБР нитрилна гума |
|
Компатибилне цеви |
ПУ цев, ПА најлонска цев |
|
Оперативни метод |
Уметните за закључавање; прстен за отпуштање цеви за одвајање цеви |

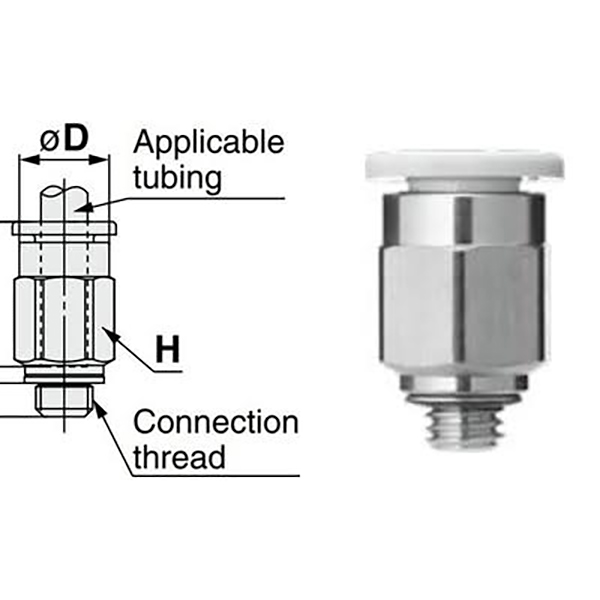

5.1 Мушки навој са метричким микро навојем
|
Модел |
Тхреад |
Цев ΦД |
|
КК2Х02-М3Г |
М3×0,5 |
Φ2 |
|
КК2Х02-М5 |
М5×0,8 |
Φ2 |
|
КК2Х23-М3Г |
М3×0,5 |
Φ3.2 |
|
КК2Х23-М5 |
М5×0,8 |
Φ3.2 |
|
КК2Х04-М3Г |
М3×0,5 |
Φ4 |
|
КК2Х04-М5 |
М5×0,8 |
Φ4 |
|
КК2Х04-М6 |
М6×1.0 |
Φ4 |
|
КК2Х06-М5 |
М5×0,8 |
Φ6 |
|
КК2Х06-М6 |
М6×1.0 |
Φ6 |

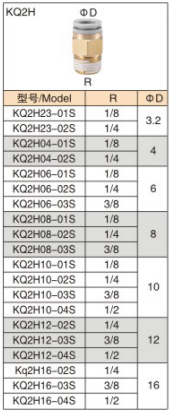

5.2 Мушки навој са конусним навојем Империал Р
|
Модел |
Тхреад |
Цев ΦД |
|
КК2Х23-01С |
Р1/8 |
Φ3.2 |
|
КК2Х23-02С |
Р1/4 |
Φ3.2 |
|
КК2Х04-01С |
Р1/8 |
Φ4 |
|
КК2Х04-02С |
Р1/4 |
Φ4 |
|
КК2Х06-01С |
Р1/8 |
Φ6 |
|
КК2Х06-02С |
Р1/4 |
Φ6 |
|
КК2Х06-03С |
Р3/8 |
Φ6 |
|
КК2Х08-01С |
Р1/8 |
Φ8 |
|
КК2Х08-02С |
Р1/4 |
Φ8 |
|
КК2Х08-03С |
Р3/8 |
Φ8 |
|
КК2Х10-01С |
Р1/8 |
Φ10 |
|
КК2Х10-02С |
Р1/4 |
Φ10 |
|
КК2Х10-03С |
Р3/8 |
Φ10 |
|
КК2Х10-04С |
Р1/2 |
Φ10 |
|
КК2Х12-02С |
Р1/4 |
Φ12 |
|
КК2Х12-03С |
Р3/8 |
Φ12 |
|
КК2Х12-04С |
Р1/2 |
Φ12 |
|
КК2Х16-02С |
Р1/4 |
Φ16 |
|
КК2Х16-03С |
Р3/8 |
Φ16 |
|
КК2Х16-04С |
Р1/2 |
Φ16 |
5.3 Серија равног пречника -00
|
Модел |
Цев ΦД |
|
КК2Х02-00 |
Φ2 |
|
КК2Х23-00 |
Φ3.2 |
|
КК2Х04-00 |
Φ4 |
|
КК2Х06-00 |
Φ6 |
|
КК2Х08-00 |
Φ8 |
|
КК2Х10-00 |
Φ10 |
|
КК2Х12-00 |
Φ12 |
|
КК2Х16-00 |
Φ16 |
5.4 Смањење праве серије
|
Модел |
Цев ① |
Цев ② |
|
КК2Х02-23 |
Φ2 |
Φ3.2 |
|
КК2Х02-04 |
Φ2 |
Φ4 |
|
КК2Х23-04 |
Φ3.2 |
Φ4 |
|
КК2Х23-06 |
Φ3.2 |
Φ6 |
|
КК2Х04-06 |
Φ4 |
Φ6 |
|
КК2Х06-08 |
Φ6 |
Φ8 |
|
КК2Х08-10 |
Φ8 |
Φ10 |
|
КК2Х10-12 |
Φ10 |
Φ12 |
|
КК2Х12-16 |
Φ12 |
Φ16 |
•Усклађивање цеви за довод ваздуха и адсорпцију за ЗХ / БМ / ПБМ / ПБКС генераторе вакуума
• Цевоводи за микро цилиндре и соленоидне вентиле на опреми за аутоматизацију, уградња у скученим просторима
• Огранак главног ваздушног вода, чеони спој цеви једнаког пречника или прелаз величине цеви
• Пнеуматски испитни уређаји, роботска пнеуматска кола
1. Изрежите цев равно без ивица. Неравнине ће изгребати заптивне прстенове и изазвати цурење ваздуха или вакуума.
2. Убаците цев у потпуности док не сједне како бисте захватили чељусти. Увек притисните прстен за ослобађање пре него што извучете цев; никада не трзајте на силу.
3. Препоручује се за ПУ/ПА чврсте најлонске цеви. Танкозидно ПЕ меко црево се не препоручује.
4. Потврдите дубину уметања у условима рада у вакууму. За поновљене циклусе негативног притиска, упоредите са БПС навојним спојевима за алтернативни избор.
