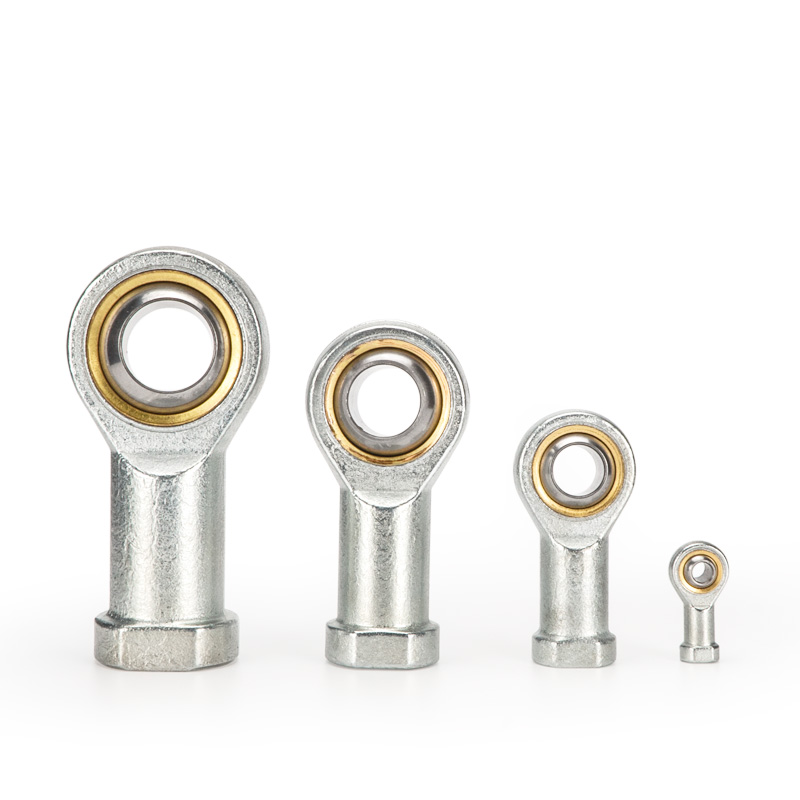

У тип лежаја са рибљим оком

У тип лежаја на крају шипке Фисх Еие Јоинт | 360° универзални зглобни прикључак за крај шипке цилиндра

Бренд: СОЛХ од Рицхге Тецхнологи | Универзални крај клипњаче пнеуматског цилиндра

1. Преглед производа

     У-тип рибљег ока зглоба, такође познат као сферни лежај на крају шипке са суфиксом У, је универзални зглобни прибор за 360° монтиран на клипњачу цилиндра. Решава проблеме неусклађености и замаха у више смерова и елиминише бочну силу, компатибилан са СЦ, МА, МАЛ и другим стандардним пнеуматским цилиндрима.

2. Структура и основне функције

     • Структура: Женски навој (спојна клипњача) + сферни куглични лежај + спољни прстен, слободно радијално и угаоно замах.

     • Свинг Цапацити: ±13°~±15° универзални замах, много већи од ±5° И/И спојних спојница за вишесмерно прилагодљиво подешавање.

     • Опције материјала

￮ Стандард: Носиви челик / угљенични челик, површина каљена са црним оксидом или поцинкованом завршном обрадом

￮ Отпоран на хабање: чаура од легуре бакра / самоподмазујући тип

￮ Антикорозивни: нерђајући челик 304

     • Основне предности

￮ Компензујте коаксијално одступање до 2 мм и угаоно одступање до 15°

￮ Спречите момент савијања и бочну силу на клипњачу, заштитите заптивке цилиндра

￮ Идеалан за радне услове велике брзине, високе фреквенције и ексцентричног оптерећења

3. Конвенција о именовању модела за главне брендове

  1) АирТАЦ (широко прихваћен)

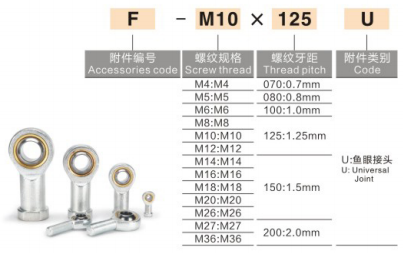

     Формат: Ф-М навој × корак У
     Дефиниција: Ф = прибор; М = спецификација навоја; У = крајњи лежај рибљег ока

     • Ф-М8×1,25У за цилиндар отвора од 25 мм

     • Ф-М10×1,25У за цилиндар отвора од 32 мм

     • Ф-М12×1.25У за цилиндар отвора од 40 мм

     • Ф-М16×1.5У за цилиндар отвора 50/63 мм

     • Ф-М20×1.5У за цилиндар отвора 80/100 мм

  2) СМЦ ПХС серија: Формат: ПХС-нит, пример: ПХС-10

  3) Опште домаће обележавање: СИ/М12×1,25 (унутрашњи навој), СА/М12×1,25 (мушки навој)

4. Заједничка спецификација и табела подударања проврта цилиндра

5. Поређење: У-тип рибље око наспрам И/И Цлевис / Ф плутајућег зглоба

  Водич за одабир: Велики ексцентрицитет и замах у више смерова → У-тип; Неусклађеност и дејство високе фреквенције → Ф-тип; Мала брзина тешко оптерећење → И-тип; Двоструки ушни носач → И-тип.

6. Упутства за инсталацију

  1. Зашрафите унутрашњи навој на спољашњи навој клипњаче, примените анаеробни затварач навоја и правилно контролишите момент затезања.

  2. Монтирајте отвор спољашњег прстена на осовину за утовар. Строго коаксијално поравнање није потребно и одређени ексцентрицитет је дозвољен.

  3. Радни притисак: ≤1.0МПа за стандардне цилиндре; радна температура: -20℃ ~ +120℃.

  4. Погодно за пусх-пулл динамичко оптерећење и рад на високим фреквенцијама у ограниченом простору за инсталацију. Није за континуирано чисто ротационо кретање.

7. Типични сценарији примене

     • Опрема за аутоматизацију, 3Ц електроника, роботске хватаљке

     • Механизми за брзо транспортовање, штанцање и причвршћивање са дугим ходом

     • Опрема са лошом коаксијалношћу, великим вибрацијама и ексцентричним оптерећењем
