И тип једноструки зглоб за крај шипке цилиндра

СОЛХ И тип једноструки зглоб за крај шипке пнеуматског цилиндра, јефтин У спојни зглоб са замахом ±5°. Конструкција од угљеничног челика / нерђајућег челика, унутрашњи навој М10×1,25 М36×2,0 одговара цилиндрима са провртом од 32-200 мм, рупа за иглице φ10-36 мм. АирТАЦ/СМЦ/компатибилан са домаћим именовањем (Ф М10×1.25И, И 32, ЦА2 40 И). Идеалан за оптерећења повлачењем, линеарне вођице и механизме за окретање.

Пошаљи упит

Опис производа

И тип једноструког зглоба за крај шипке цилиндра | Прикључак за пнеуматски цилиндар И

Бренд: СОЛХ од Рицхге Тецхнологи | Стандардни прикључак клипњаче цилиндра са једним ухом

1. Преглед производа

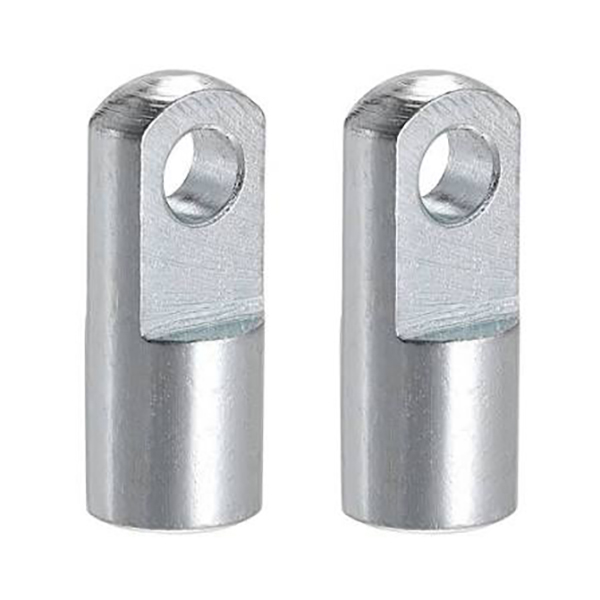

Зглоб И-типа, такође познат као цилиндрична клипњача са једним ушом / У-спојник, користи се за зглобну везу између клипњаче цилиндра и оптерећења. Омогућава замах од ±5° унутар једне равни. Уз једноставну инсталацију и одличну отпорност на затезање и компресију, то је најчешћи крајњи прикључак за стандардне пнеуматске цилиндре.

2. Структура и кључне карактеристике

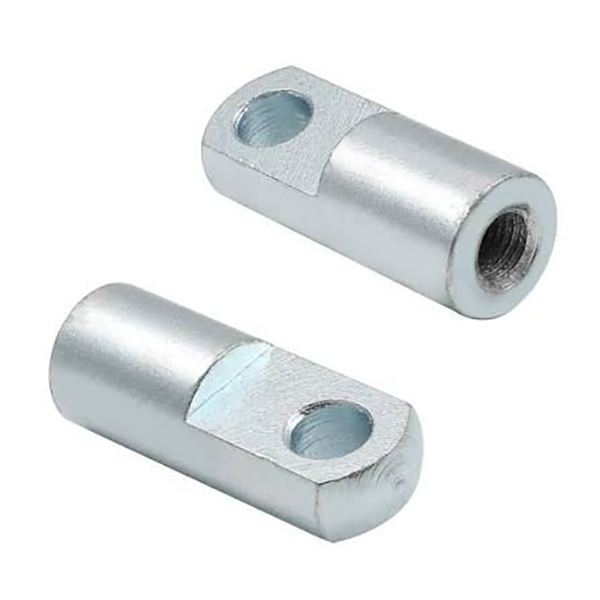

• Профил: Цилиндрично тело са једним отвором за уво (отвор у облику слова У); женски навој на репу за зашрафљење на клипњачу.

• Функција: Зглобна алтернатива И-типа и лежај на крају штапа; мали угао замаха компензује грешке у поравнању током инсталације.

• Материјал: Угљенични челик (црно/никловано), ливено гвожђе, нерђајући челик. За отвор за иглу је потребан одговарајући клин и клин.

• Предност у поређењу: Јефтинији од пливајућег споја; већа крутост и већа носивост од лежаја на крају шипке.

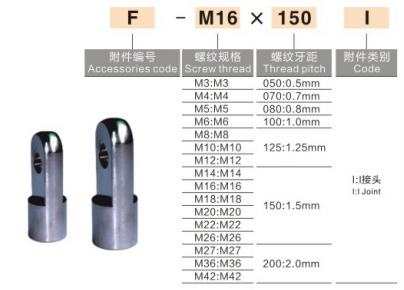

3. Конвенција о именовању модела

1) АирТАЦ стандард: Ф-М10×1,25И: Ф = прибор, М10×1,25 = спецификација навоја, И = спојница типа И

2) СМЦ стандард (МББ / ЦА2 / ЦС1 серија)

• И-32: И-тип кључ за цилиндар отвора од 32 мм

• ЦА2-40-И: ЦА2 серија, отвор од 40 мм, спој И типа

3) Опште домаће обележавање: И-М16×1,5: Навој М16×1,5, погодан за цилиндре 50/63 мм

4. Спецификација и табела подударања проврта цилиндра

Модел (нит)	Одговарајући пречник (мм)	Отвор за иглу φ (мм)
И-М10×1,25	32	10
И-М12×1,25	40	12
И-М16×1,5	50/63	16
И-М20×1,5	80/100	20
И-М27×2.0	125	27
И-М36×2.0	160/200	36

5. Упутства за инсталацију

1. Зашрафите унутрашњи навој клипњаче типа И на спољни навој клипњаче, затегните ради спречавања отпуштања. Анаеробни затварач нити је опциони.

2. Поравнајте ушну ушницу са стране са оптерећењем са једном ушном рупом И споја, уметните иглу, поставите шлепнике на оба краја да спречите испадање игле.

3. Примена: Пусх-пулл оптерећење, линеарна вођица, механизам за окретање. Не препоручује се за апликације велике брзине/високе фреквенције замаха (пожељан је лежај на крају шипке).

6. Кратка референца за уобичајени модел замене

• Отвор 32 мм: Ф-М10×1.25И / И-32

• Отвор 40 мм: Ф-М12×1.25И / И-40

• Отвор 50/63 мм: Ф-М16×1.5И / И-50/63

• Отвор 80/100 мм: Ф-М20×1.5И / И-80/100

7. Поређење: И-тип наспрам И-типа наспрам лежаја на крају шипке наспрам плутајућег зглоба

Тип	Структура	Угао закретања и карактеристике	Савети за примену
И Типе Цлевис	Једно уво, са шаркама	±5° замах, ниска цена, висока крутост	Општи пусх-пулл механизам
И Тип Цлевис	Двоструко ухо, са шаркама	Већа носивост, мало сложена монтажа	Зглобна веза за велика оптерећења
Лежај краја шипке	Сферни куглични зглоб	Универзални замах ±15°	Велика брзина и велика неусклађеност
Плутајући зглоб	Комбинована структура компензације	Компензација аксијалног и угаоног одступања	Уклоните напрезање при монтажи, заштитите цилиндар
