Бренд: СОЛХ од Рицхге Тецхнологи | Клипњача пнеуматског цилиндра Флексибилна компензација
 |

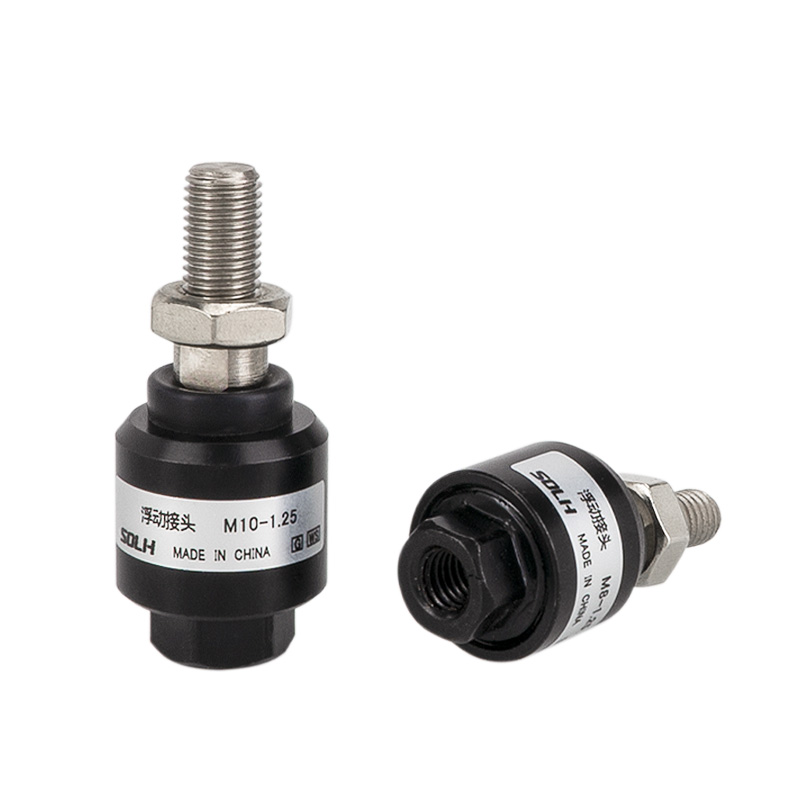

Плутајући зглоб типа Ф је флексибилни спојни прибор са кугличном главом монтиран на клипњачу цилиндра. Његова основна функција је да апсорбује ексцентрицитет инсталације и угаоно одступање, елиминише бочну силу и заштити заптивке цилиндра. То је стандардна компонента за решавање грешака поравнања у аутоматизованој опреми.
• Структура: Унутарњи навој (прикључак клипњаче) + куглична глава + мушки навој (прикључак оптерећења), уграђен еластични компензациони склоп.
• Капацитет компензације: Аксијални ±1,5 мм, радијални ±1,25 мм, угаони ±2°~±5° у зависности од модела.
• Материјал: Стандардна анодизирана легура алуминијума; 304 нерђајући челик за апликације отпорне на корозију; Доступне НБР / ФКМ гумене заптивке.
• Функција: Претворите чврсту тврду везу у флексибилну прилагодљиву везу, спречите бочни момент савијања и хабање заптивке на клипњачи.
1) АирТАЦ

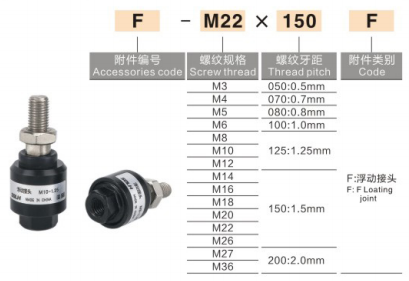

Формат: Ф-М навој × корак + Ф
Примери: Ф-М10×1.25Ф (за отвор од 32 мм), Ф-М16×1.5Ф (за отвор од 50/63 мм)
2) СМЦ (Стандард ЈАФ / Хеави-дути ЈАХФ)
Формат: ЈАФ-проврт-дужина-навоја
Примери: ЈАФ-40-М12×1,25 (проврт 40 мм), ЈАХФ-80-М20×1,5 (проврт 80 мм тешко оптерећење)
3) Опште домаће обележавање
Формат: Ф-М12×1,25 или ФЈ-М16×1,5
|
Модел (нит) |
Одговарајући пречник (мм) |
Дозвољена ексцентричност |
Свинг Англе |
|
Ф-М6×1.0 |
16/20 |
±0.8мм |
±2° |
|
Ф-М8×1,25 |
25 |
±1.0мм |
±2° |
|
Ф-М10×1,25 |
32 |
±1,25 мм |
±3° |
|
Ф-М12×1,25 |
40 |
±1,25 мм |
±3° |
|
Ф-М16×1,5 |
50/63 |
±1.5мм |
±4° |
|
Ф-М20×1,5 |
80/100 |
±1.5мм |
±5° |
|
Фиттинг |
Перформансе |
Савети за примену |
|
Ф-тип плутајући зглоб |
Флексибилна компензација од 360°, апсорбује радијално и угаоно одступање, штити цилиндар |
Лоше поравнање, рад на високим фреквенцијама, дуг ход |
|
И-типе Сингле Цлевис |
Једна равнина са шаркама ±5°, висока крутост, ниска цена |
Мала брзина, добро поравнање, притисак-пулл оптерећење |
|
И-тип дупли спојница |
Једна раван са шаркама ±5°, велика носивост |
Велико оптерећење, оптерећење са једним ушним ушом |
|
Лежај краја шипке |
Сферни универзални ±15°, велики угао замаха, већа цена |
Велика брзина, велики ексцентрицитет, замах у више смерова |
Водич за одабир: Лоше поравнање инсталације → Ф-тип; мала брзина тешко оптерећење → И-тип; двоструки ушни носач → И-тип; велика брзина и велики ексцентрицитет → лежај на крају шипке.
1. Заврните унутрашњи навој на спољашњи навој клипњаче, препоручује се анаеробни затварач навоја за спречавање отпуштања.
2. Повежите крај мушког навоја директно на оптерећење (или прирубницу/прикључну плочу), није потребно строго коаксијално поравнање.
3. Радни притисак: ≤1.0МПа за стандардне цилиндре; радна температура: -10℃ ~ +120℃.
4. Није погодно за континуирано ротационо кретање. Спољни тампон или граничник потребан под ударним оптерећењем.
• Аутоматске монтажне линије, 3Ц опрема, роботске хватаљке
• Прес-фиттинг, штанцање, спајање калупа, механизам за транспорт дугог хода
• Опрема са тешком контролом коаксијалности, јаким вибрацијама и високофреквентним кретањем цилиндра
