Брза спојница са самоблокирањем типа Ц

Ц-тип Самоблокирајућа брза спојница | Пнеуматски прикључак за брзо повезивање у стилу Ц

Бренд: СОЛХ од Рицхге Тецхнологи | Универзална пнеуматска брза спојница типа Ц, заменљива са СМЦ и АирТАЦ

1. Преглед производа

     Самоблокирајућа брза спојница типа Ц је стандардна самоблокирајућа арматура са челичном куглом која се широко користи у пнеуматској индустрији. Уграђена опруга и челична кугла остварују аутоматско закључавање након уметања и отпуштање клизањем рукава уназад. Није потребан алат, руковање једном руком. Састоји се од женске спојнице (са клизном чауром) и мушког утикача за упарени склоп. Широко се примењује у цевоводима за компримовани ваздух, пнеуматским алатима и аутоматизованим круговима за довод ваздуха, такође упарен са генераторима вакуума и комплетним пнеуматским системима цевовода.

2. Основне карактеристике

     • Самозакључујућа структура од челичне кугле: Чујни "клик" када је мушки утикач потпуно уметнут и закључан; не може да се одвоји под притиском. Повуците уназад клизни рукав за откључавање и одвајање.

     • Двослојни НБР заптивни прстенови: Одлична непропусност ваздуха, отпорна на компримовани ваздух и мало уља за подмазивање, ниска стопа цурења ваздуха.

     • Материјал тела: никловани челик (метална стандардна верзија) / пластика високе жилавости (лагана опција). Отпоран на рђу и хабање за честе укључивање и извлачење у радионици.

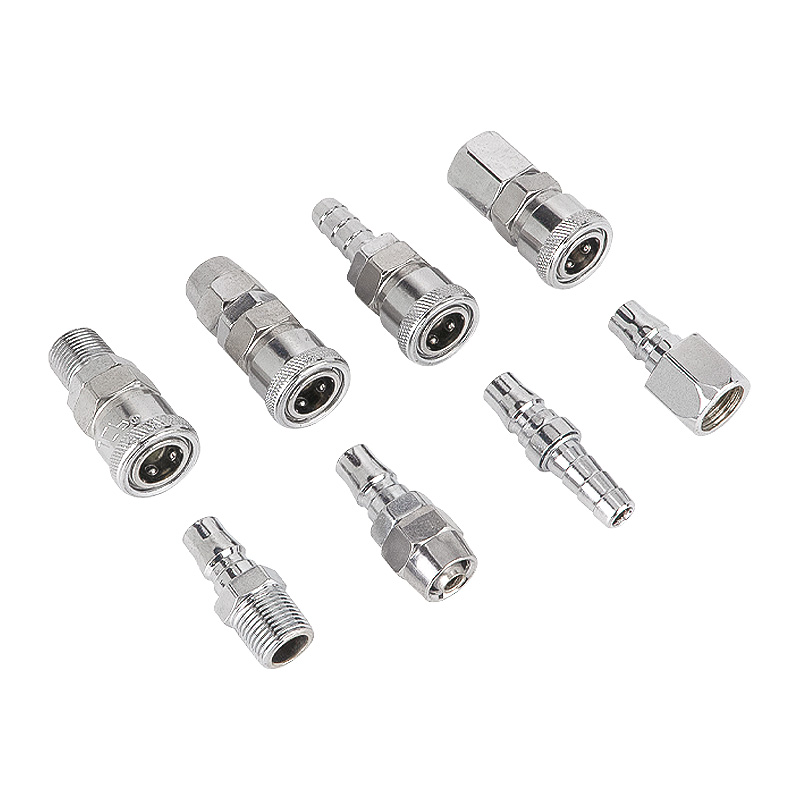

     • Опсег пуне величине: ПП (женска цев), ПФ (женски навој), ПХ (мушки навој); СП (мушка цев), СФ (женски навој), СМ (мушки навој).

     • Глатка путања протока, мали пад притиска. Компатибилан са ПУ цревом и најлонском цеви. Стандардни интерфејс за универзалну замену међу брендовима.

3. Дефиниција кода модела

  Пример: ПП20 = самоблокирајућа женска спојница типа Ц за Φ5×8 ПУ цев; СМ30 = мушки чеп типа Ц са спољним навојем за цевовод Φ6,5×10.

4. Кључне техничке спецификације

5. Табела уобичајених спецификација модела

6. Сценарији примене

     • Ваздушни цевоводи компресора, пиштољи за ваздух, ваздушни одвијачи, брусилице и други пнеуматски ручни алати

     • Дистрибуција извора ваздуха на аутоматизованим производним линијама, повезивање ваздушних цеви усклађено са генераторима вакуума

     • Одржавање опреме, мобилна пнеуматска радна станица, прилике које захтевају честу монтажу и демонтажу цевовода

7. Напомене о раду

  1. Само за компримовани ваздух. Није погодно за хидрауличну течност високог притиска или јаке корозивне медије.

  2. Испустите притисак пре укључивања/искључивања. Присилно одвајање под притиском може оштетити челичне куглице и заптивне прстенове.

  3. Редовно проверавајте хабање О-прстенова; одмах замените заптивке ако дође до цурења ваздуха.

  4. ПТФЕ трака се препоручује за уградњу са навојем. Немојте превише затезати да бисте избегли скидање конца.
