Општи пнеуматски манометар серије Г

Бренд: СОЛХ од Рицхге Тецхнологи

Позиционирање производа

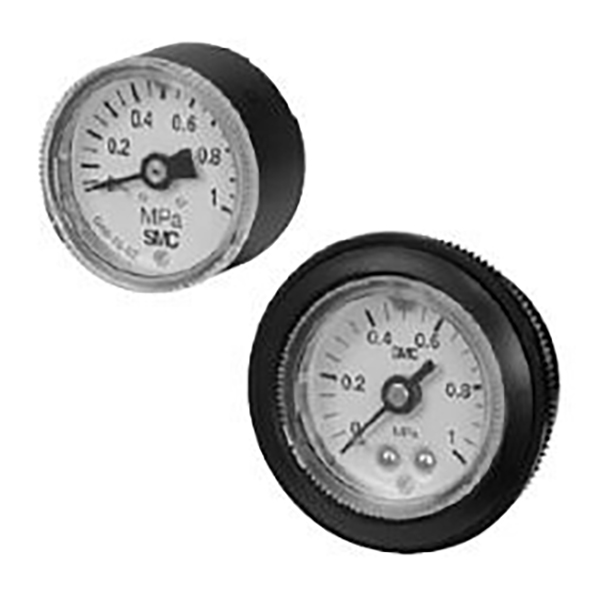

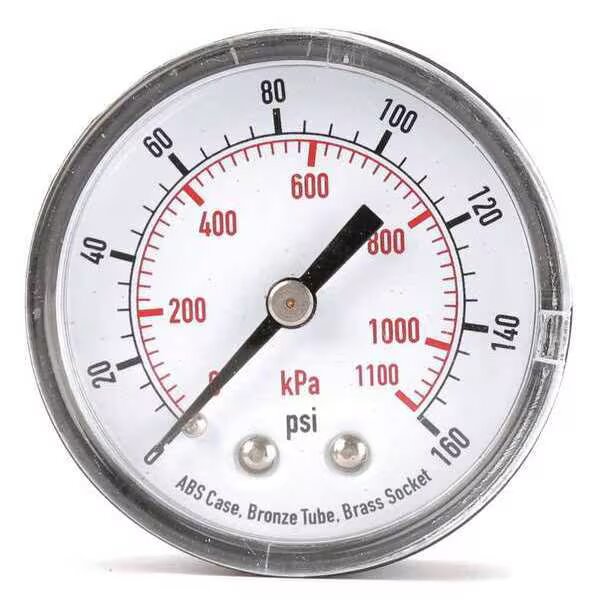

     СОЛХ Г серија је стандардни манометар намењен пнеуматским системима за мерење притиска компримованог ваздуха, подељен на стандардни основни тип и тип индикатора ограничења са прстеном упозорења у боји. Опсег спољног пречника бројчаника φ15 ~ φ63, распон притиска покрива 0,2~1,5 МПа са стандардном тачношћу ±3% Ф.С. Доступне су две монтажне структуре: задњи навој Г модел за монтажу на панел и бочни навој ГА модел за директну инсталацију цевовода.

Спецификација величине и димензија серије (спољни пречник × прикључни навој)

     -- Г15: φ15, М5 унутрашњи навој / Р1/8; ултра-минијатурни, упарен са микро пнеуматским вентилима

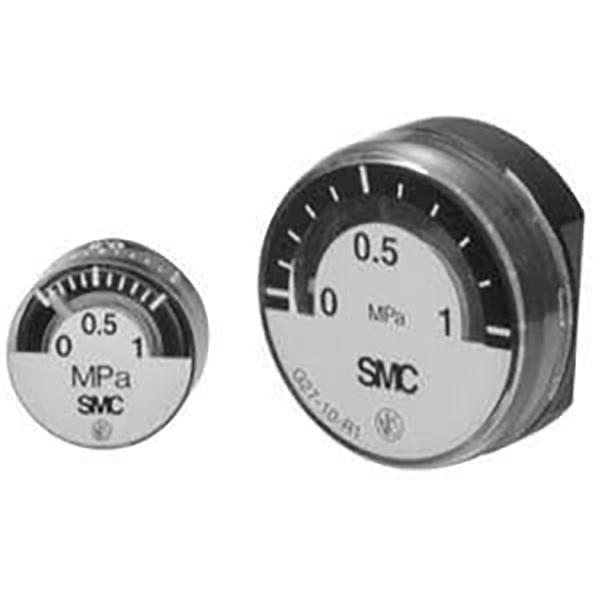

     -- Г27: φ26, Р1/16 / Р1/8; компактно танко тело за скучен уски простор за инсталацију

     -- Г36 / ГА36: φ37.5, Р1/8; мејнстрим стандардни модел опште намене

     -- Г46 / ГА46: φ42.5, Р1/8 / Р1/4; најчешће коришћени, опциони прстен индикатора ограничења

     -- Г53-Л: φ51, Р1/8 / Р1/4; средње велики бројчаник са црвено-зеленим прстеном упозорења

     -- Г63-Л: φ63.4, Р1/8 / Р1/4; супер велики бројчаник, јасно читање са велике удаљености

Правило именовања модела и примери

 1. Формат именовања

     -- Г / ГА + код величине + опциони суфикс Л + код опсега притиска + код навоја

     -- Суфикс Л = Опремљен црвено-зеленим индикаторским прстеном

  2. Примери модела

     -- Г46-10-02:

         Г46 = φ42.5 модел задњег навоја | 10 = опсег 1,0 МПа | 02 = Р1/4 навој

     -- ГА36-10-01:

        ГА36 = φ37.5 модел бочног навоја | 10 = опсег 1,0 МПа | 01 = Р1/8 навој

     -- Г36-Л-10-01

        Са црвено-зеленим прстеном упозорења Л, φ37,5 задњи навој, 1,0МПа, Р1/8

  3. Дефиниција кода

     -- Шифра опсега притиска:

         2 = 0~0,2МПа

         4 = 0~0,4МПа

        10 = 0~1.0МПа

        15 = 0~1,5 МПа

    -- Код нити

        01 = Р1/8

        02 = Р1/4

        Р1 = Р1/16

        М5 = М5×0,8 метрички унутрашњи навој3.

Универзални основни технички параметри

  1. Мерљиви медијум: Компримовани ваздух; Верзије влажних делова без уља и бакра су опционе за чист процес

  2. Стандардни опсег притиска: 0 ~ 0,2 / 0 ~ 0,4 / 0 ~ 1,0 / 0 ~ 1,5 МПа

  3. Оцена тачности: Стандардно ±3% Ф.С.; мини Г15 & Г27 ±5% Ф.С.

  4. Конфигурација материјала:

     -- Кућиште: легура цинка / никловани ливени алуминијум

     -- Поклопац за прозоре: поликарбонат отпоран на ударце

     -- Прикључак: месинг; доступна алтернатива без бакра

  5. Радна температура: -5 ~ +60 ℃ (средња без залеђивања)

  6. Класификација монтаже

     -- Тип Г: Задњи навој, дизајниран за уградњу у плочу

     -- Тип ГА: бочни навој, директна инлине монтажа на цевовод

Л модел са прстеном индикатора ограничења

     -- Црвени прстен: горња граница / праг аларма високог притиска

     -- Зелени прстен: Нормалан сигуран интервал радног притиска

     -- Бели показивач: вредност динамичког ваздушног притиска у реалном времену

     -- Основна предност: Интуитивно визуелно процењивање стања без пажљивог очитавања скале, идеално за монтажне линије и централизоване ормаре за праћење са више тачака

Водич за избор корак по корак

  1. Минијатурни и узак ограничени простор: Изаберите Г15 / Г27 (φ15 / φ26)

  2. Обична стандардна пнеуматска кола: Г36 / Г46 (φ37.5 / φ42.5)

  3. Потребно је визуелно упозорење о притиску: Г36-Л / Г46-Л са прстеном за ограничење боје

  4. Захтев за даљинско читање на даљину: велики бројчаник Г53-Л / Г63-Л (φ51 / φ63)

  5. Разликовање начина инсталације

     -- Директна монтажа на цевовод → ГА серија бочних навоја

     -- Уградња на контролну таблу опреме → Г серија задњег навоја

Брза референца популарног стандардног модела

     -- Г27-10-Р1: бројчаник φ26, опсег 1,0 МПа, навој Р1/16

     -- Г36-10-01: φ37.5 задњи навој, 1.0МПа, Р1/8

     -- Г46-10-02: φ42.5 задњи навој, 1.0МПа, Р1/4

     -- Г46-Л-10-02: φ42.5 задњи навој, црвено-зелени гранични прстен, 1.0МПа, Р1/4

Резиме једне реченице
