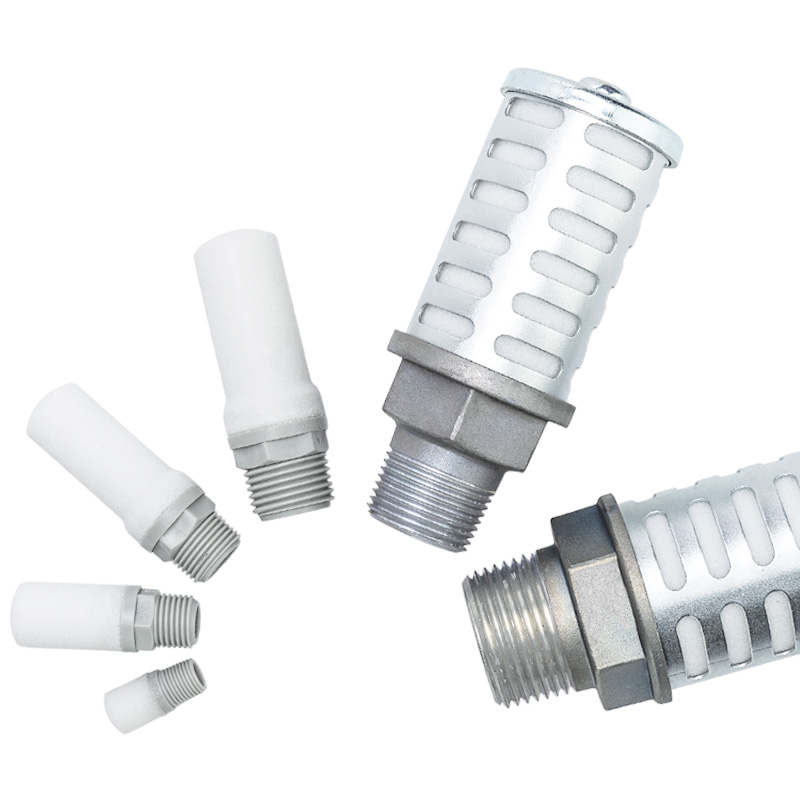

Пнеуматски пригушивач издувних гасова серије АН

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     СОЛХ АН серија је наменски пригушивач за све пнеуматске системе. Његове основне функције укључују смањење буке издувних гасова, пречишћавање издувног ваздуха и сузбијање прскања уљне магле. Широко монтиран на издувним отворима електромагнетних вентила, пнеуматских цилиндара и свих вентила за контролу ваздуха, представља суштински додатак за заштиту животне средине и смањење буке за комплетна пнеуматска кола.

Упоредне табеле спецификација пуне серије

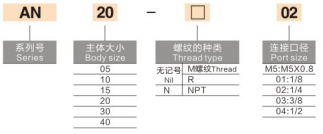

 1. Мале и средње величине (за стандардне електромагнетне вентиле и цилиндре)

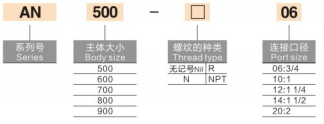

 2. Велике величине отвора (за велике вентиле и централне издувне гране)

Универзални основни технички параметри

  1. Применљиви медијум: Чисти компримовани ваздух (НИЈЕ погодан за запаљиви, корозивни отровни гас)

  2. Максимални називни радни притисак: 1,0 МПа (стандардни модели смоле)

  3. Опсег радне температуре:

     -- Стандардни тип смоле: -10 ~ +60 ℃ (без залеђивања унутар језгра)

     -- Тип синтерованог метала: Отпорност на високе температуре до 150 ℃

  4. Перформансе смањења буке:

     -- Стандардни ниво: 25 ~ 30 дБ(А)

     -- Специјална верзија са високим пригушењем: ≥35 дБ(А)

  5. Опциони грађевински материјали

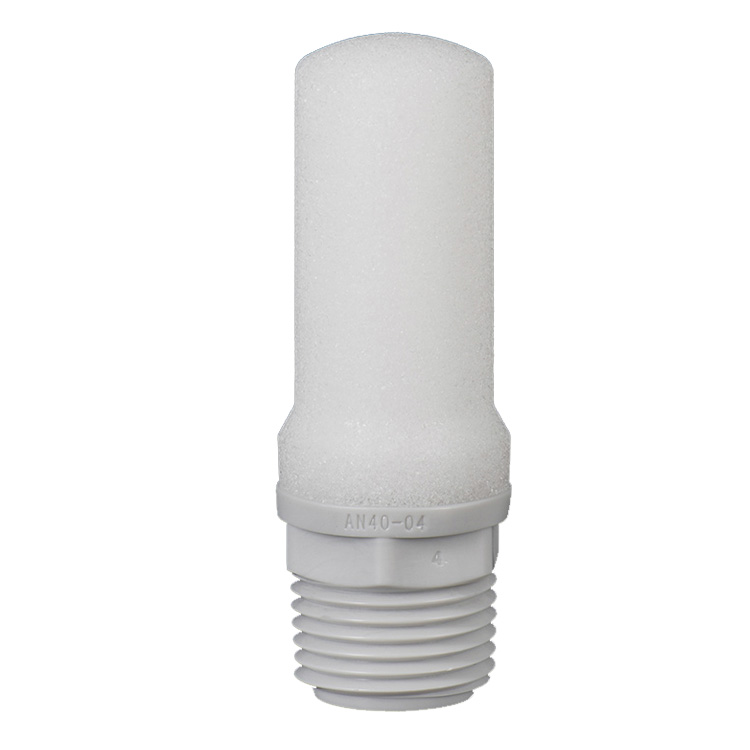

     -- Тип смоле: УЛ94-В0 кућиште отпорно на пламен, порозно синтеровано језгро филтера (величина пора 50 ~ 100 μм)

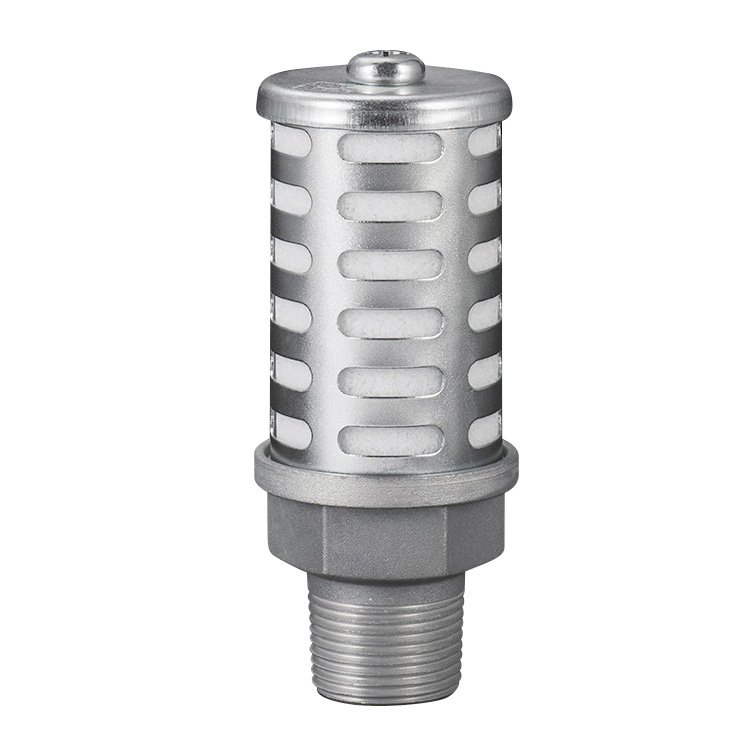

     -- Тип метала: тело синтеровано од легуре бакра, изузетна отпорност на високе температуре и корозију

  6. Опције повезивања: М3/М5 метрички навој, Рц/ПТ унутрашњи навој, НПТ навој, утични спој за φ6~φ12 цеви

Унутрашња структура и принцип смањења буке

     -- Издувни ваздух велике брзине струји у тело пригушивача; порозно синтеровано језгро / вишеслојно влакно раздваја проток ваздуха у мале канале да би створило трење и апсорпцију звука, ефикасно умањујући ударну буку издувних гасова.

     -- Двослојни композитни дизајн усвојен на делимичним моделима: унутрашње језгро за елиминацију буке, спољна шкољка блокира прскање уљне магле док одржава низак издувни притисак како би се избегао губитак брзине цилиндра.

     -- Потпуно пасивна механичка структура, није потребно напајање, тренутна редукција буке након једноставне инсталације.

Водич за брзи избор у 3 корака

  1. Интерфејс за повезивање: Потврдите спецификацију навоја издувног отвора (М5/Рц1/8 итд.) или спољни пречник пластичне цеви (тип φ8/10/12).

  2. Ускладите капацитет протока ваздуха:

     -- Мини серија (АН05/АН10): ≤0,4 м³/мин

     -- Средње серије (АН15/АН20/АН40): 0,8 ~ 1,2 м³/мин

     -- Велике индустријске серије (АН500~АН900): ≥2,5 м³/мин

  3. Ускладите услове радног окружења:

     -- Висока температура / чест брзи издув: Изаберите серију синтерованог метала АН110

     -- Влажна прашњава унутрашња радионица: Запечаћена смола АНА1 серија

     -- Приоритет максималног смањења буке: АНБ1 серија пригушивача са високим пригушењем

Упутства за инсталацију и рутинско одржавање

  1. Начин инсталације

     -- Директно зашрафити на издувни отвор вентила/цилиндра; спољашње кућиште може слободно да се окреће за било који распоред оријентације. Пусх-ин тип се може чврсто уметнути у цев у једном кораку.

  2. Правила одржавања

     -- Чишћење зачепљеног језгра: Дувајте језгро у обрнутом смеру чистим ваздухом под ниским притиском или исперите; замените пригушивач ако се озбиљна блокада не може уклонити.

     -- Референтни век трајања: језгро синтеровано од смоле прибл. 10.000 радних сати; метално синтеровано језгро са ултра дугим издржљивим веком трајања.

Предност размјене СОЛХ

     СОЛХ модели пуне АН серије укључујући АН05-М5, АН10-01, АН15-02, АНА1-06 су потпуно димензионално заменљиви са СМЦ оригиналним АН пригушивачима, са идентичном величином навоја, капацитетом протока и ефектом смањења буке, конкурентнијом јединичном ценом и бржим временом производње за оптимизацију трошкова масовне куповине.

Резиме једне реченице

     СОЛХ АН серија пнеуматских издувних пригушивача нуди комплетну линију величине М5 до Рц2" са опцијама синтерованих смола/метал, испоручујући 25~35дБ(А) смањење буке и задржавање уљне магле, стандардни универзални пригушивач за све електромагнетне вентиле и контролу буке издувних гасова цилиндара у индустријској аутоматизацији.
