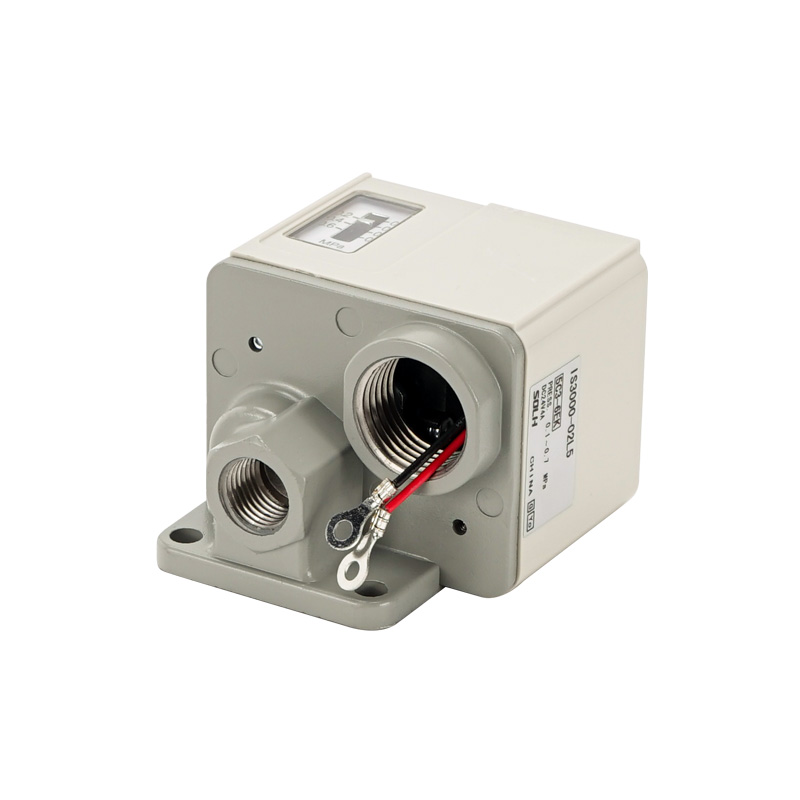

Механички микро пнеуматски прекидач притиска серије ИС3000

Бренд: СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     СОЛХ ИС3000 серија је класични механички микропрекидач притиска на клип. Он гура унутрашњи микро контакт прекидач преко ваздушног притиска који делује на клип опруге, испоручујући робустан директни електрични излаз. Углавном се користи за заштиту ваздушног круга од превисоког/под притиском и аутоматску контролу окидача, исти степен и компатибилна замена као серија ИС10 реед прекидача. Савршено за окружења са јаким вибрацијама где су електронски дигитални прекидачи нестабилни.

Принцип рада и основна структура

  1. Принцип рада

     -- Компримовани ваздух гура клип са опругом; када притисак ваздуха достигне унапред подешени праг, клип механички покреће уграђени микро прекидач да отвори или затвори контактни круг. Када притисак падне испод вредности хистерезе, опруга ресетује клип и враћа првобитно стање прекидача.

  2. Основне структурне компоненте

     -- Дугме за подешавање горњег притиска: Директно ротационо подешавање притиска окидача без напајања

     -- Уграђени 1аб микро прекидач: Универзално АЦ/ДЦ оптерећење, директно повежите ПЛЦ улазне терминале или управљајте малим електромагнетним вентилима

     -- Прозор за посматрање степена притиска: Видљива МПа скала за очитавање унапред подешеног притиска у реалном времену

     -- Кућиште од ливеног алуминијума: ИП40 заштита од прашине, погодно за општа окружења у фабрици

Табела универзалне стандардне техничке спецификације

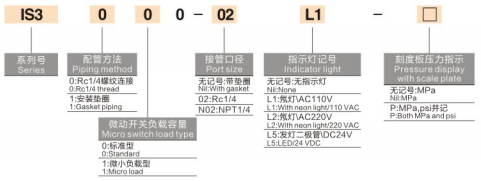

Комплетно кодирање модела и објашњење варијанти

  1. Пример модела: ИС3000-02-П

     -- ИС3000: Основна стандардна серија кућишта са навојем

     -- 02: Код навоја порта = Рц1/4; суфикс Н02 = НПТ1/4 амерички конац

     -- П: Уграђена неонска индикаторска лампица (празно = стандардни модел без светла)

 2. Изведени специјални модели

     -- ИС3100: Варијанта за површинску монтажу заптивки, у складу са модуларним јединицама за ваздух (АФЦ/АЦ серија) за интегрисану инсталацију колектора

     -- ИС3010: наменски модел са микро ниским оптерећењем, оптимизован за мали улаз ДЦ сигнала за ПЛЦ контролере

Кључне предности производа

  1. Механички дизајн отпоран на ударце и вибрације за тешке услове рада

     -- Чврсти клип + микроконтактна конструкција, стабилне перформансе под континуираним вибрацијама од вибратора, чекића и опреме за штанцање, без одступања сигнала или лажног окидања.

  2. Једноставна калибрација на лицу места без напајања

     -- Горње окретно дугме за подешавање + видљиви градирани прозор; праг притиска се може подесити ван мреже без напајања контролног ормана.

  3. Широка компатибилност са АЦ/ДЦ оптерећењем

     -- Висок капацитет контакта од 1А омогућава директно управљање малим електромагнетним вентилима без међурелеја или директну везу са дигиталним ПЛЦ улазним тачкама.

  4. Ултра-ниска хистереза

     -- Максимална мртва зона ≤0,05 МПа, конзистентан притисак окидача и ресетовања како би се избегло често брзо укључивање-искључивање низводне опреме.

Усклађивање са типичним сценаријима индустријске примене

  1. Заштита од ниског притиска главног извора ваздуха

     -- Инсталиран низводно од јединица за подмазивање регулатора филтера за ваздух; активира алармни сигнал ако притисак напајања падне испод 0,4 МПа да би заштитио К/ГТ вибраторе, БВП/СК чекиће и пнеуматске актуаторе од недовољног оштећења потиском.

  2. Потврда положаја хода цилиндра

     -- Након што се цилиндар потпуно извуче, притисак у комори расте до унапред подешене вредности да би се послао сигнал прекидача за блокирање следећег корака производног процеса.

  3. Сигурносна блокада круга вибратора

     -- Прати радни притисак ваздуха; искључује напајање КСК брзих издувних вентила када притисак падне испод прага да би спречио прегоревање вибратора изазвано радом под притиском.

Поређење перформанси: ИС3000 ВС ИС10 Реед ВС ИСЕ30А дигитални прекидач

Резиме једне реченице

     Клипни механички пнеуматски пресостат серије СОЛХ ИС3000 карактерише ниска хистерезиса, јака отпорност на вибрације и висок капацитет контакта, са монтажом навојних/заптивки и ПЛЦ варијантама микро-оптерећења, које се широко користе за сигурносну заштиту ваздушног притиска и сигнале аутоматског окидања процеса на вибраторима, стезним станицама цилиндара и општој опреми за аутоматизацију.
