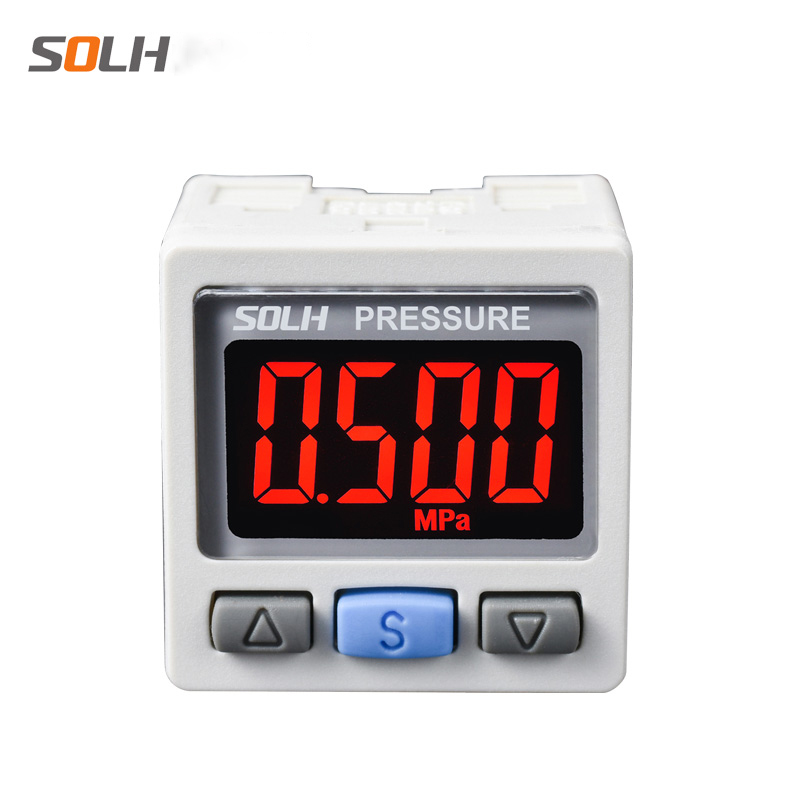

ЗСЕ30А(Ф) / ИСЕ30А серија високе прецизности дигиталног прекидача притиска у две боје

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     Високо прецизни дигитални прекидачи притиска серије СОЛХ ЗСЕ30А(Ф) / ИСЕ30А се користе за праћење притиска у реалном времену, аларм прага и контролу сигнала затворене петље свих пнеуматских кола. Компатибилан са вакуумом, мешаним мешовитим притиском и стандардним радним условима позитивног притиска. Основне предности укључују ултра-високу прецизност ±0,2% ФС, двобојни црвени/зелени ЛЦД екран и функцију копирања параметара серије једним кликом, која делује као „визуелно надзорно око“ аутоматизованих пнеуматских система.

Класификација серије према опсегу мерења притиска

Основне техничке спецификације (висока прецизност)

  1. Дисплеј: 4-цифрени ЛЦД екран, двобојни аутоматски прекидач (зелена / црвена); ОУТ1 одговара зеленој, ОУТ2 одговара црвеној

  2. Прецизност мерења: ±0,2%ФС @25℃, резолуција до 1/1000 пуне скале

  3. Опције излазног сигнала

     -- Сигнал прекидача: 2-канални НПН / ПНП излаз транзистора отвореног колектора (ОУТ1 & ОУТ2)

     -- Аналогни сигнал (опционо): 1~5В излаз напона или 4~20мА струјни излаз

  4. Напајање: 12~24 ВДЦ ±10% широк опсег напона

  5. Капацитет издржавања надпритиска

  6. ЗСЕ30А / ЗСЕ30АФ: 500 кПа

  7. Модел позитивног притиска ИСЕ30А: 1,5 МПа

  8. Класа заштите: ИП40 отпоран на прашину

  9. Радна температура околине: 0 ~ 50 ℃

  10. Ексклузивна функција: Копирање параметара једним кликом, копирање поставки са 1 главне јединице на максимално 10 подређених јединица, ефикасно избегавање грешака у подешавању параметара током отклањања грешака у серијској опреми

Комплетно правило именовања модела

  Пример модела: ИСЕ30А-01-Н-М

     --  ИСЕ30А / ЗСЕ30А / ЗСЕ30АФ: Идентификатор типа серијског притиска

     -- 01: Спецификација навоја отвора = М5 унутрашњи навој (Р1/8)

     -- Н / П: Прекидач типа излазног транзистора

        Н = НПН отворени колектор; П = ПНП отворени колектор

     -- М / Ц / Д: Дефиниција излазне комбинације

        М = само 2 независна излазна канала прекидача

        Ц = 1 прекидач канал + 1~5В аналогни напонски излаз

        Д = 1 прекидач канал + 4~20мА аналогни струјни излаз

Логика ЛЦД екрана са две боје

     -- Зелено позадинско осветљење: Стварни притисак унутар нормалног радног опсега подешеног од стране корисника

     -- Црвено позадинско осветљење: притисак премашује горњи/доњи алармни праг (упозорење о надпритиску/подпритиску)

     -- 4 подесива режима приказа: Подржава стандардну логику (нормално зелена, абнормално црвена) или обрнуту логику промене боје по потреби

Типични сценарији индустријске примене

  1. Пнеуматски цилиндар и круг за стезање радног предмета

     Подесите праг притиска стезања 0,5~0,7МПа; активирајте црвени алармни сигнал када притисак падне испод доње границе да бисте спречили попуштање радног предмета током обраде.

  2. Станица за руковање усисном вакуумом (модел намењен вакууму ЗСЕ30А)

     Поставите поуздан праг адсорпције ≤ -80кПа; одмах изаћи алармни сигнал ако се степен вакуума погорша како би се избегао пад радног комада током преноса.

Поређење перформанси у односу на обичне механичке прекидаче притиска

Водич за избор корак по корак

     -- Само вакуум или мешовити вакуум + микро позитиван притисак → Изаберите ЗСЕ30АФ универзални модел притиска

     -- Стандардни општи пнеуматски круг (0,4~0,7МПа довод ваздуха) → Најпопуларнији модел ИСЕ30А-01-Н-М

     -- Захтевајте континуирано прикупљање података о притиску у реалном времену од стране ПЛЦ-а → Изаберите Ц (1~5В напон) или Д (4~20мА струја) варијанту аналогног излаза

Резиме једне реченице

     СОЛХ ЗСЕ30А вакуум, ЗСЕ30АФ спој и ИСЕ30А дигитални прекидачи са позитивним притиском имају ±0,2%ФС високо прецизан двобојни ЛЦД, 2-канални НПН/ПНП прекидач + опциони аналогни излаз од 1~5В/4~20мА са копијом параметара серије једним кликом, који се широко користи за аутоматизовано праћење притиска и пнеуматског аларма.
