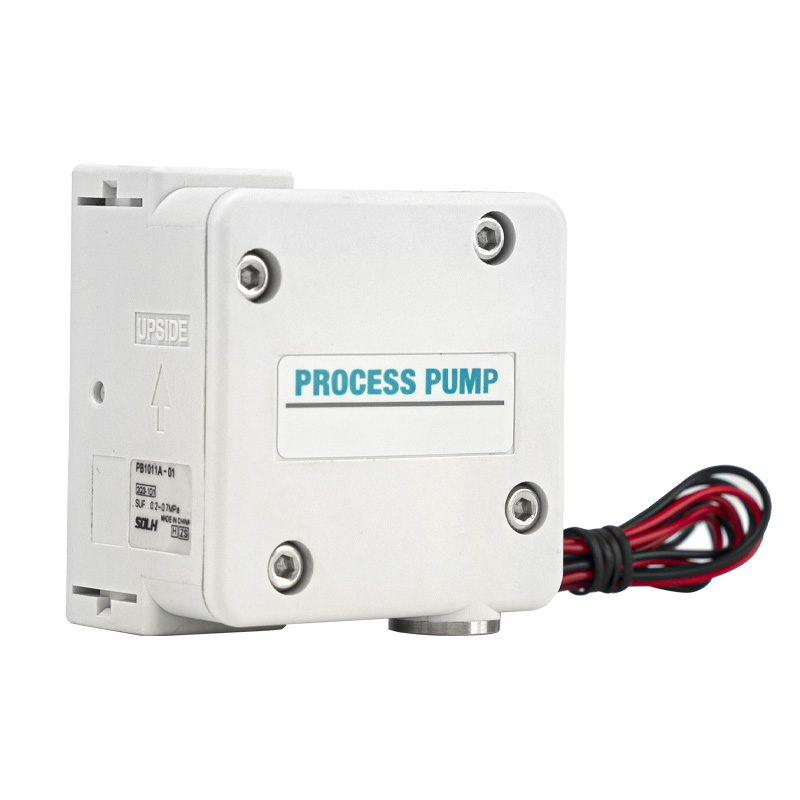

Мембранска пумпа серије РПБ1011 (тип уграђеног соленоидног вентила ПБ1000А)

Бренд:СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     SOLH PB1011A belongs to PB1000A miniature single-acting pneumatic diaphragm pump series with built-in solenoid valve. It features compact outline, full corrosion resistance and zero shaft seal leakage. Дизајнирана за испоруку микро до средњег протока хемијског растварача, чисте воде, медицинске течности и реагенса, то је компактна прецизна дозирна пумпа која се широко користи у финој хемијској, полупроводничкој и биотехнолошкој индустрији.

Класификација модела и режим вожње

     --  ПБ1011А: Уграђени интегрисани електромагнетни вентил са 3 порта (ДЦ24В), директна контрола електричног сигнала, плуг-анд-плаи ожичење

     --  ПБ1013А: Тип екстерног ваздушног пилота, покретан независним екстерним магнетним вентилом

     --  Суфикс величине порта: 01 = Рц1/8 стандардни прикључак за течност

     --  Уобичајени комплетни модели: ПБ1011А-01; ПБ1011А-01-Б (са држачем за монтажу); ПБ1011А-01-Н (НПТ прикључак за навој)

Основне техничке спецификације (ПБ1011А)

     -- Погонска јединица: Уграђени 3/2 соленоидни вентил, ДЦ24В, потрошња енергије 0,35В

     --  Опсег протока: 8～2000 мЛ/мин (0,12～120 Л/х)

     --  Радни притисак пражњења: 0～0,6 МПа

     --  Подизање за суво усисавање: Макс. 2,5 м

     -- Радна температура течности: 0～50℃ (без залеђивања унутар коморе пумпе)

     -- Максимални дозвољени вискозитет течности: 100 мПа·с

     -- Опсег притиска доводног ваздуха: 0,2～0,7 МПа

     -- Потрошња ваздуха: ≤40 Л/мин (АНР)

     -- Укупне димензије и тежина: 60×60×41 мм, прибл. 170 г

     -- Радна бука: ≤64 дБ(А); бука је додатно смањена са одговарајућим пригушивачем

     -- Радни век дијафрагме: До 30 милиона циклуса пребацивања

Конфигурација материјала влажног дела

      -- Тело пумпе: полипропилен ПП / СУС316 нерђајући челик опционо

     -- Језгро мембране и неповратног вентила: композитни ПТФЕ + ПП

     -- Материјал за заптивање: ФКМ флуоро гума, изузетна отпорност на киселине, алкалије и органске раствараче

     -- Предност материјала: Дизајн заптивке без осовине елиминише средње цурење; пуна отпорност на корозију за хемијски раствор, чисту воду, медицински реагенс и благу киселину/алкалну течност.

Принцип рада (ПБ1011А електрични тип управљања)

     -- Соленоид под напоном УКЉУЧЕНО: Компримовани ваздух улази у погонску комору, гура дијафрагму за померање лево; течност унутар коморе пумпе се испушта кроз горњи једносмерни вентил.

     -- Соленоид без напона ОФФ: Погонска комора избацује ваздух; дијафрагма се ресетује удесно под уграђеном опругом; нова течност се усисава у шупљину пумпе преко доњег улазног неповратног вентила.

     -- Циклус укључивања/искључивања соленоида високе фреквенције (1～10 Хз) остварује континуирано усисавање и пражњење течности; излазни проток се може прецизно подесити променом фреквенције пребацивања.

Захтеви за инсталацију и цевоводе

  1. Правило обавезне инсталације

     -- Излазни отвор за течност (ОУТ) мора да буде окренут нагоре да би се избегла ваздушна брава унутар коморе пумпе која би изазвала прекид протока.

 2. Дефиниција порта и спецификација нити

     -- Флуид ИН / ОУТ главни портови: Стандард Рц1/8", НПТ1/8 опционо

     -- СУП прикључак за довод ваздуха: М5×0,8 навој

     -- Издувни ЕКСХ прикључак: М5×0,8 навој, компатибилан са АН05-М5 минијатурним пригушивачем

  3. Рупе за монтажу

     -- 2 × М4 рупе за шрафове дубине 6 мм; или φ4,5 кроз рупе; Наменски додатак за држаче за ноге КТ-ПБ1А-5 доступан за инсталацију фиксне опреме.

Типични сценарији индустријске примене

     -- Производња полупроводника и ПВ: пренос хемијских растварача, циркулација течности за чишћење

     -- Медицинска и биохемијска опрема: Микро испорука реагенса, пуферског раствора и биолошке течности

     -- Машине за штампање и паковање: систем за аутоматско убацивање мастила, лепка

     -- Заштита животне средине и третман воде: дозирање хемијских средстава, прикупљање узорака отпадних вода

     -- Општа индустрија аутоматизације: течност за сечење, средство за чишћење и транспорт лаког уља

Смернице за избор модела

     -- Усклађивање протока: Изаберите ПБ1011А за проток ≤2000 мЛ/мин; ПБ1013А модел ваздушног пилота за посебне сценарије контроле везе (макс. проток 1000 мЛ/мин)

     -- Избор влажног материјала: тело ПП пумпе за општу слабу хемијску течност; СУС316 + ПТФЕ комбинација за јак корозивни растварач

     -- Режим контроле: Електрична директна контрола изаберите ПБ1011А; опрема спољна веза за блокирање изаберите ПБ1013А тип ваздушног пилота

     -- Додатна опрема: Инсталирајте пригушивач на издувни отвор да бисте смањили буку при раду; Носач шибица за дуготрајну фиксну инсталацију

Предност размјене СОЛХ

     СОЛХ-ПБ1011 серија у потпуности одговара СМЦ оригиналној ПБ1011 серији у укупној димензији, распореду навоја порта и свим параметрима перформанси, директна замена без модификације цевовода, са супериорним перформансама у погледу трошкова.

Резиме једне реченице

     СОЛХ ПБ1011А минијатурна уграђена електромагнетска пнеуматска мембранска пумпа усваја ПТФЕ/ФКМ делове отпорне на цурење без заптивача осовине, подржава дозирање микро-средњег протока од 8 ~ 2000 мл/мин, доступно у електричним интегрисаним соленоидима и екстерним верзијама ваздушног преточног штампања, компактној пумпи за заштиту животне средине и медицинском преношењу за заштиту животне средине reagent delivery systems.
