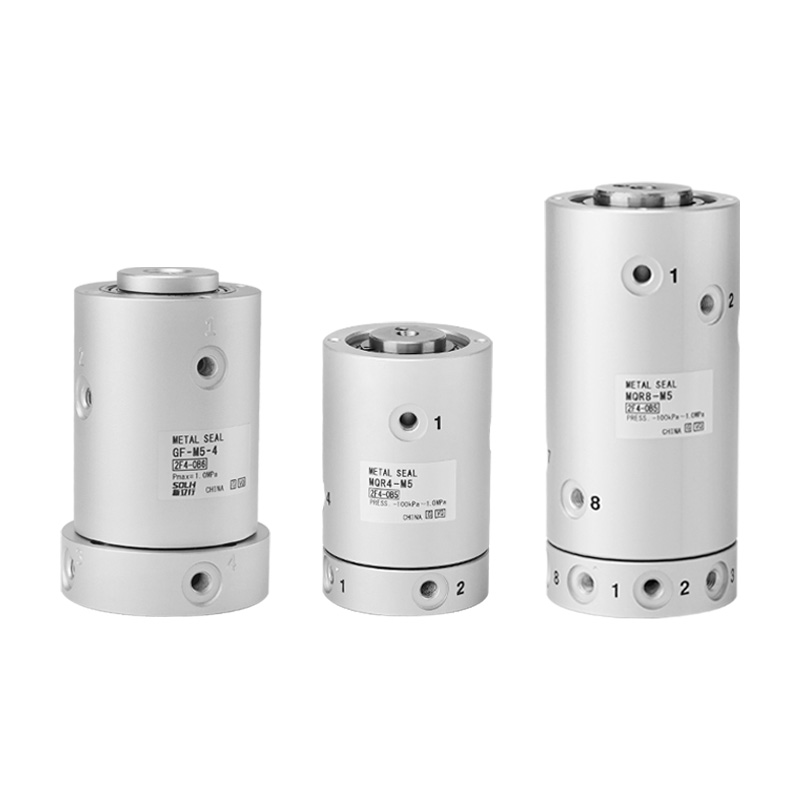

МКР серија ротациони спој заптивке са малим обртним моментом (СОЛХ)

Бренд: СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     МКР серија је вишеканални ротациони спој који усваја метално бесконтактно заптивање зазора са ултра ниским обртним моментом. Специјално развијен за континуирано ротирајуће делове укључујући роботске зглобове, ротационе столове и ротационе осовине за испоруку компримованог ваздуха и вакуума. Потпуно избегава увртање цевовода, има ултра-глатку ротацију и изузетно дуг радни век за аутоматизоване ротационе пнеуматске системе.

Основне предности производа

     -- Ултра-низак обртни момент: само 0,003～0,50 Н·м, доноси мало додатно оптерећење за погонски серво/мотор

     -- Безконтактно заптивање металног размака: Нема гумених заптивних прстенова, нема лепљења или заглављивања; глатко покретање чак и након дуготрајног статичког складиштења

     -- Независна вишеканална ваздушна кола: опциони 1/2/4/8/12/16 пролази са нултим унакрсним цурењем између сваког круга

     -- Ултра продужени радни век: до 1 милијарду циклуса ротације, дизајн у потпуности без одржавања

     -- Двосмерна ротација и капацитет велике брзине: Максимална брзина ротације до 3000 о / мин, погодно за опрему за брзо ротирање индексирања

     -- Компатибилан са двоструким вакуумом и позитивним притиском: Опсег радног притиска -100кПа ~ 1,0МПа, ради и за вакуумско усисавање и за стандардне петље за довод ваздуха

Универзалне стандардне техничке спецификације

     -- Применљива течност: компримовани ваздух, инертни гас

     -- Опсег радног притиска: -100кПа ~ 1.0МПа

     -- Температура околине и медија: -10 ~ 80 ℃

     -- Тип заптивања: Бесконтактна метална заптивна структура

     -- Структура носача: Двоструки носач за вођење

     -- Навој порта: М5 × 0,8 (унутрашњи / спољни навој опционо)

     -- Захтеви за подмазивање: Без подмазивања, није потребно редовно пуњење уљем

Табела брзих референци параметара модела

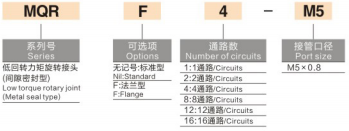

Примери правила именовања модела

     -- МКР4-М5: 4 независна пролаза, стандардни М5 прикључак за навој

     -- МКР8-М5: 8 независних пролаза, стандардни М5 прикључак за навој

     -- МКР16-М5: 16 независних пролаза, стандардни М5 прикључак за навој

Типични сценарији примене

     -- Пнеуматско довод ваздуха за зглобове руку индустријских робота и ротационе осовине

     -- Ротациони столови за индексирање, ротациони цилиндри и опрема за аутоматизацију грамофона

     -- Континуирано ротирајуће петље за довод ваздуха на аутоматизованим станицама за обраду

     -- Ротациони вакуумски адсорпциони механизми за усисне чаше и држаче за стезање

     -- Ротациона пнеуматска кола за машине за паковање, штампање и електронске производне машине

Кључне смернице за инсталацију

     -- Причврстите стационарно кућиште, повуците ротирајућу страну преко прикључне плоче

     -- Флексибилни склоп спојнице се препоручује да би се елиминисало оптерећење радијалног помака

     -- Ротациони спој не може да поднесе велику радијалну или аксијалну силу; користи се само за средњи пренос

     -- Спирални распоред портова поједностављује усмеравање цеви и спречава намотавање цевовода током ротације

Резиме једне реченице

     СОЛХ МКР вишеканални ротациони спој са металним заптивачем има ултра-низак обртни момент, животни век од милијарду циклуса без одржавања, двоструку компатибилност са позитивним притиском на вакуум и опционо 1~16 независних ваздушних пролаза, идеалну компоненту за довод ваздуха против увртања цевовода за зглобове робота и сву аутоматизовану опрему велике брзине.
