Плутајући зглоб серије ЈА / ЈБ / ЈЦ / ЈС

СОЛХ ЈА / ЈБ / ЈЦ / ЈС серија плутајућих зглобова | СМЦ еквивалентни пнеуматски конектор на крају шипке

Бренд: СОЛХ од Рицхге Тецхнологи | СМЦ стандардни плутајући зглоб, директна замена

1. Преглед производа

  Плутајући зглоб делује као флексибилан зглоб између клипњаче цилиндра и оптерећења. Његова основна функција је да апсорбује неусклађеност монтаже и грешку паралелизма. Штити клипњачу од бочног потиска, смањујући савијање, абнормално хабање и ризик од заглављивања. То је стандардни основни додатак за машине за аутоматизацију.

2. Класификација четири серије и разлике

3. Опште техничке спецификације

   Угао замаха: ±5° за ЈА/ЈБ/ЈС; одабрани ЈЦ модели до ±10°

   Дозвољено одступање: 0,5~1 мм (ЈА); 0,5 мм (ЈБ / ЈЦ / ЈС)

     • Радна температура: -5~+70℃ (стандардно); -10~+120℃ (нерђајући челик ЈС)

     • Величине навоја: М3 / М4 / М5 / М6 / М8 / М10 / М14 / М18 / М22, у складу са провртом цилиндра

     • Радни притисак: ≤1 МПа за пнеуматске; ≤3,5 МПа за тешке хидрауличне верзије

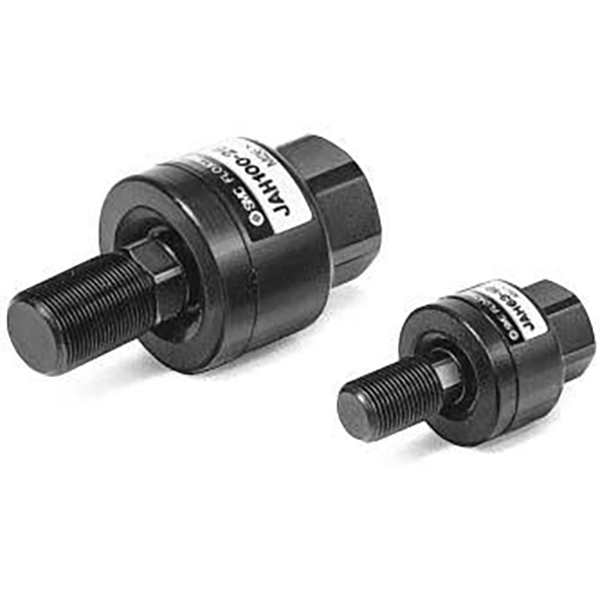

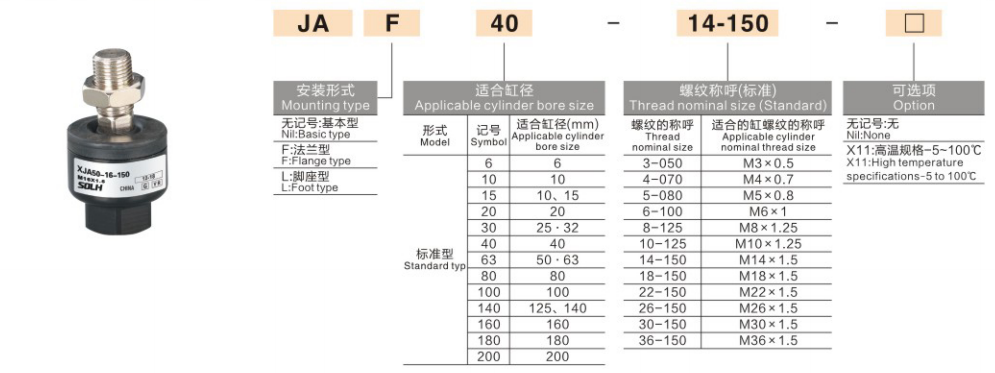

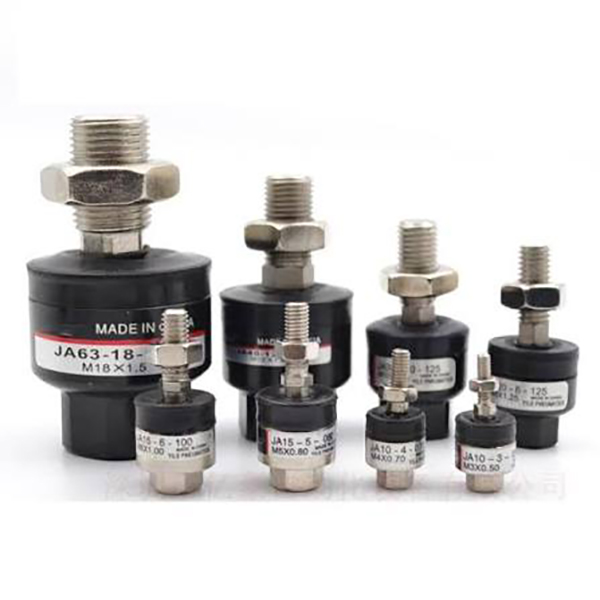

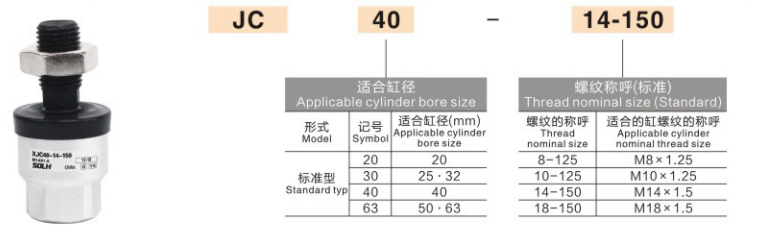

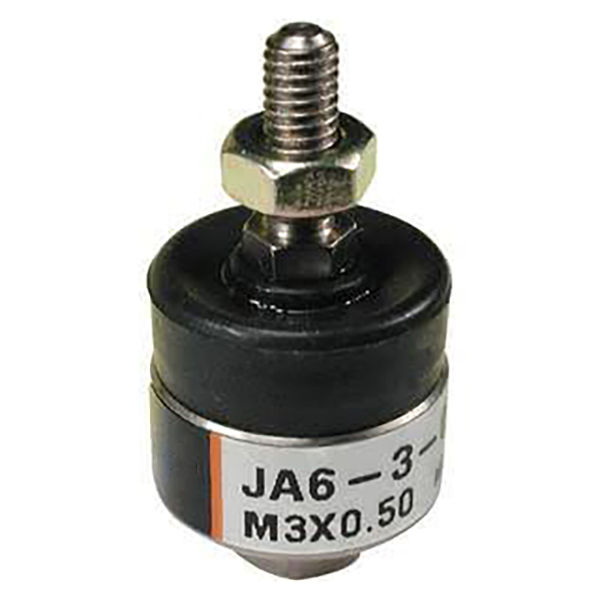

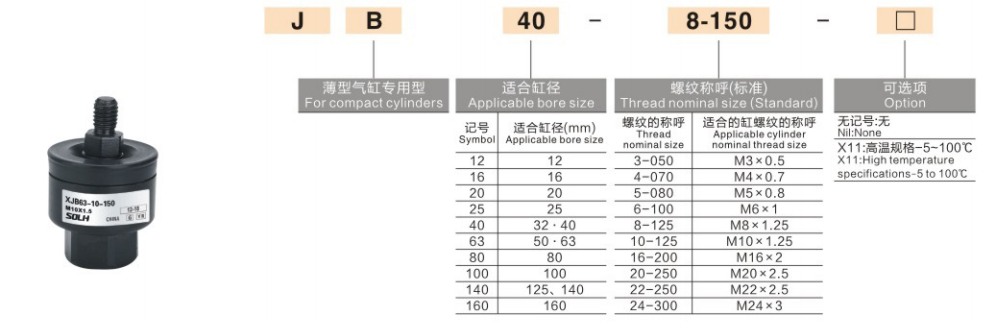

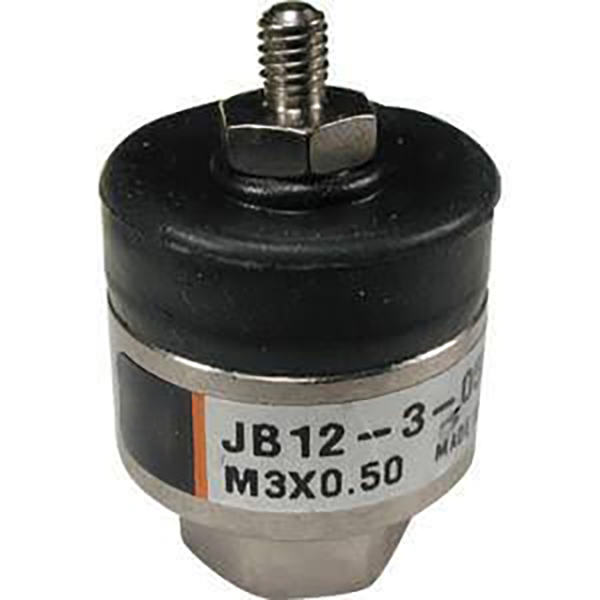

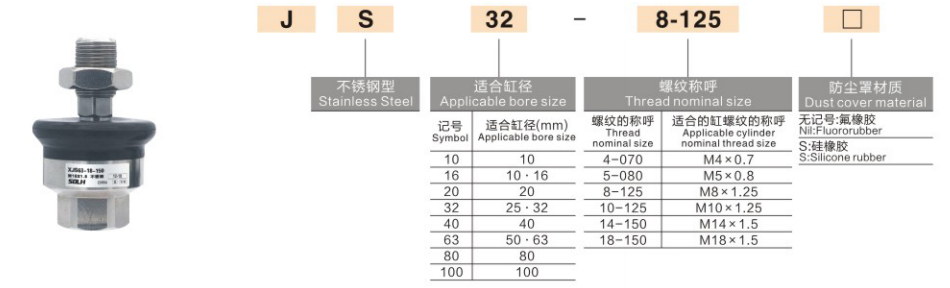

4. Објашњење кода модела и примери

  Узмите ЈА20-8-100 / ЈБ16-6-080 као референцу:
  Префикс ЈАЈБ/ЈЦ/ЈС = тип серије
  1. број (20/16): одговарајући отвор цилиндра Φ20 / Φ16
  2. број (86): навој клипњаче М8×1,25 / М6×1,0
  Суфикс (100080): монтажна димензија / шифра шипке, одговара стандардној укупној дужини

5. Водич за избор у 3 корака

  1. Изаберите серију према типу цилиндра
     Стандардни цилиндар (СЦ  СИ / ЦП96) → ЈА, општи приоритет
     Танак цилиндар (ЦК2  ЦДК2) → ЈБ, компактан простор
     Микро цилиндар  ултра-тесан распоред → ЈЦ ултра-кратак
     Храна  медицинска / влажна / корозивна средина → ЈС нерђајући челик

  2. Ускладите навој и величину отвора
     Потврдите навој клипњаче (М5  М8 / М10 итд.) и проврт цилиндра. Напомена: исти отвор различитих марки може имати различите спецификације навоја, увек проверите у односу на стварни цртеж цилиндра.

  3. Одговара оптерећење и радно стање
     Стандардна пнеуматика: стандардна серија ОК
     Хидраулични за тешка оптерећења: изаберите наменски плутајући зглоб за тешке услове (не нормалан ЈА)
     Високофреквентни реципрочни проток: преферирајте верзију са поклопцем за прашину за дужи радни век

6. Напомене о инсталацији и руковању

     • Скините поклопац за прашину пре навоја на клипњачу, вратите га након монтаже да бисте избегли гњечење поклопца.

     • Нанесите малу количину анаеробног држача навоја на нити. ПТФЕ трака је забрањена; остаци могу заглавити куглични зглоб.

     • Пратите наведени момент затезања. Прекомерно затезање закључава куглични зглоб и онемогућава плутајућу функцију.

     • Ручно замахните након уградње да бисте потврдили слободно кретање без лепљења.

7. Изјава о замени СОЛХ-а

     СОЛХ ЈА/ЈБ/ЈЦ/ЈС плутајући спојеви у потпуности прате кодирање СМЦ модела, спецификацију димензија и перформанси. Директна замена за увозне делове, са конкурентним ценама и краћим временом испоруке, идеално за смањење трошкова масовне опреме.
