КС / ККС серија Окретни ротациони утични фитинзи

СОЛХ КС / ККС Серија Окретни ротациони утични фитинзи

Бренд: СОЛХ од Рицхге Тецхнологи | 360° ротирајући пнеуматски ротациони спој

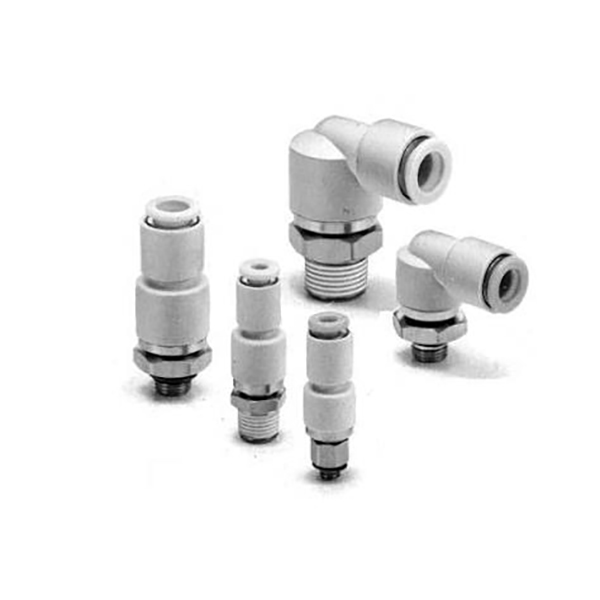

1. Преглед производа

  КС / ККС серија су ротирајући окретни фитинги дизајнирани за континуалну ротацију од 360° и осцилирајуће апликације као што су роботски манипулатори, ротациони столови и крајеви осцилирајућих цилиндара. Они спречавају да се ваздушне цеви запетљају, увијају или растављају током кретања.

     • КС = Стандардни окретни тип (једноструки куглични лежај)

     • ККС = Окретни тип велике брзине (двоструки куглични лежајеви)

2. Основна разлика: КС против ККС

     • КС Стандардни тип: Једноструки куглични лежај, мали обртни момент. Максимална брзина: 500 о/мин (φ4/φ6), 400 о/мин (φ8), 300 о/мин (φ10), 250 о/мин (φ12). Погодно за осцилације средње и ниске брзине и повремене ротације.

     • ККС Хигх-Спеед Типе: Двоструки куглични лежајеви, ултра-низак обртни момент, глаткија ротација. Максимална брзина: 1500 о/мин (φ4/φ6), 1200 о/мин (φ8), 1000 о/мин (φ10/φ12). Погодно за континуирану ротацију великом брзином и честе осцилације.

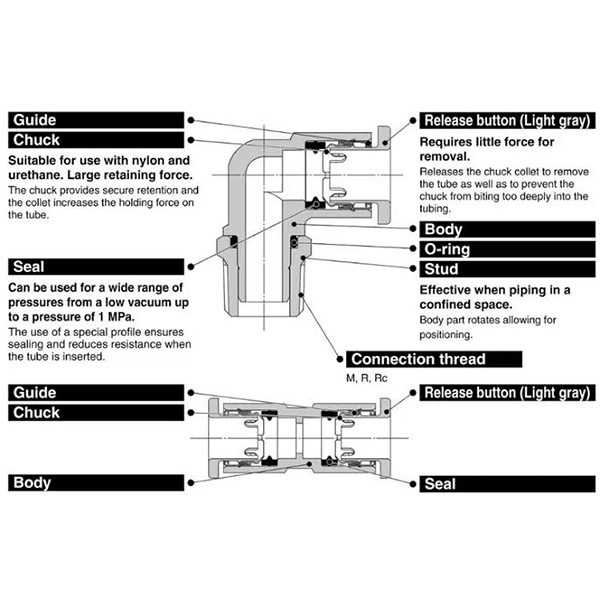

3. Основне карактеристике

     • ✅ Слободна ротација од 360°: Уграђени склоп лежаја елиминише чворове и увртање цеви на ротирајућим крајевима.

     • ✅ Низак обртни момент: Само 0,006～0,022 Н·м при 0,5 МПа, минимално додатно оптерећење на осовинама кретања.

     • ✅ Унутрашња структура против ротације: Спречава окретање цеви заједно са фитингом и продужава радни век цеви.

     • ✅ Конструкција без бакра: Безелектрично никловање, употребљиво у окружењима са ограничењем бакра (полупроводници, прерада хране, медицинска).

     • ✅ Пусх-то-Цоннецт: Компатибилан са φ4/φ6/φ8/φ10/φ12 ПУ, најлонским и меким најлонским цевима. Аутоматско закључавање приликом уметања, притисните крагну за брзо отпуштање.

     • ✅ Вацуум Цомпатибле: −100 кПа ~ 1,0 МПа (Не препоручује се за одржавање критичног вакуума због мањег инхерентног цурења).

     • ✅ Заптивач са претходно обложеним навојем (суфикс С): Стандардна опција; није потребна ПТФЕ трака током инсталације.

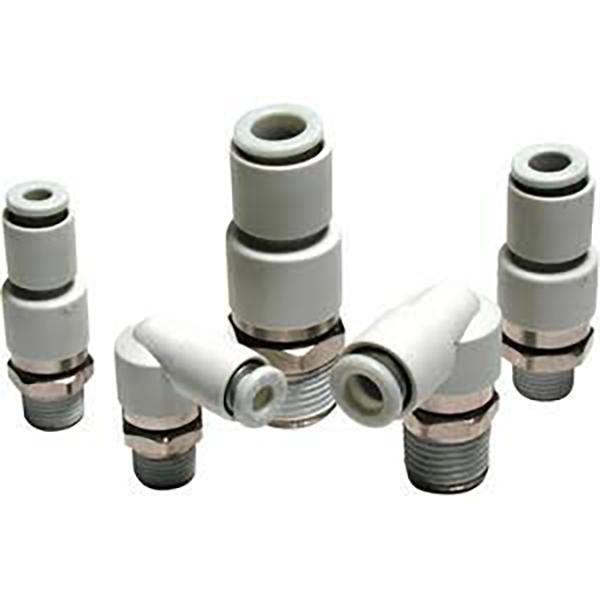

4. Именовање модела и примери

  Стандардна серија КС

     • КСХ06-02С: Права (Х), φ6 цев, Р1/4 навој, претходно нанети заптивач (С)

     • КСЛ08-01С: Колена (Л), φ8 цев, Р1/8 навој, претходно нанети заптивач (С)

  ККС Хигх-Спеед Сериес

     • ККСХ04-М5: Равна (Х), φ4 цев, М5×0,8 метрички навој

     • ККСЛ10-03С: Колена (Л), φ10 цев, Р3/8 навој, претходно нанети заптивач (С)

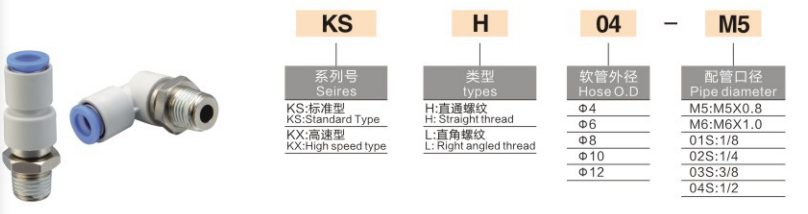

  Правило именовања

5. Техничке спецификације

Уобичајени параметри

Обртни момент при 0,5 МПа (Н·м)

Максимална брзина ротације (о/мин)

6. Сценарији примене

     1. Зглоб/зглоб робота: Спречите заплитање цеви на ротирајућим крајњим ефекторима робота.

     2. Ротациони индексни столови: Континуирано довод ваздуха од 360° за грамофоне велике брзине.

     3. Осцилирајући крајеви цилиндара: Механизми за преклапање и преклапање за ослобађање напрезања увијања на ваздушним водовима.

     4. Општа аутоматизација: Пнеуматске јединице са честим осцилацијама и повременим окретањем.

7. КС / ККС наспрам обичних КК утичних фитинга

8. Водич за избор

     • Осцилације мале брзине (≤500 о/мин) →КС, боље цене и перформансе

     • Континуирана ротација великом брзином (>500 о/мин) →ККС, двоструки лежај за дужи радни век

     • Окружење без бакра и осетљиво на вакуум → Преферирајте КС / ККС
